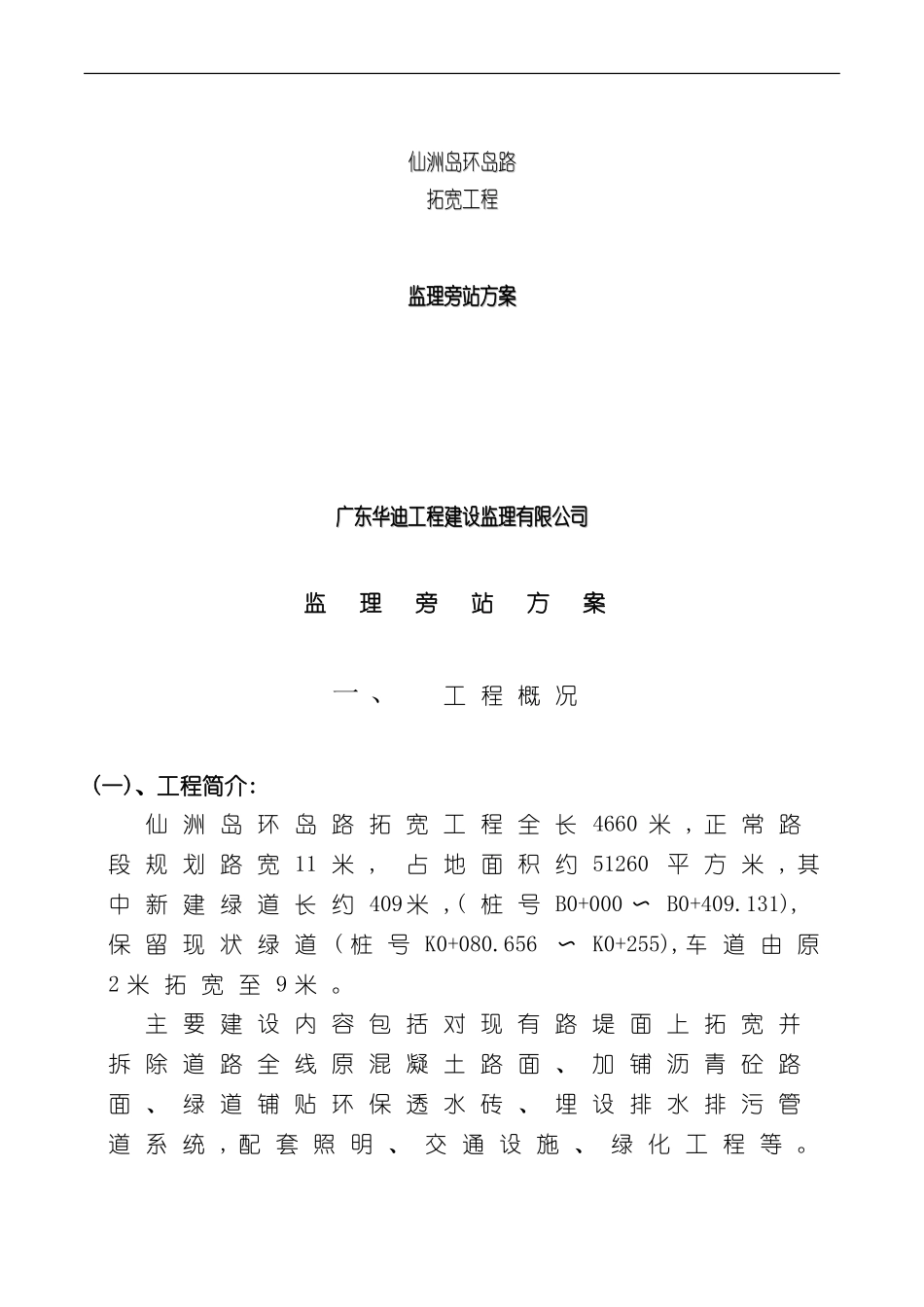

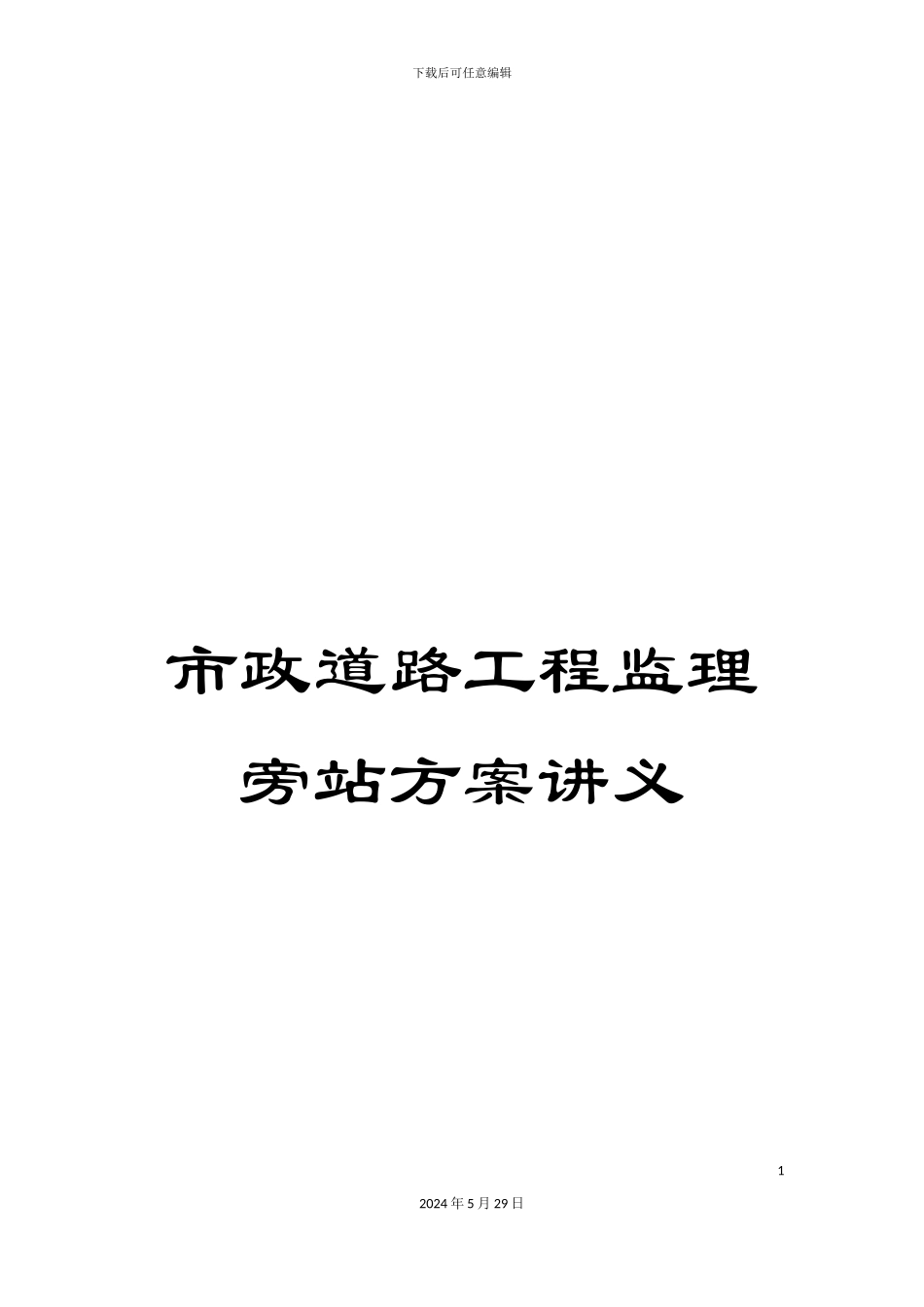

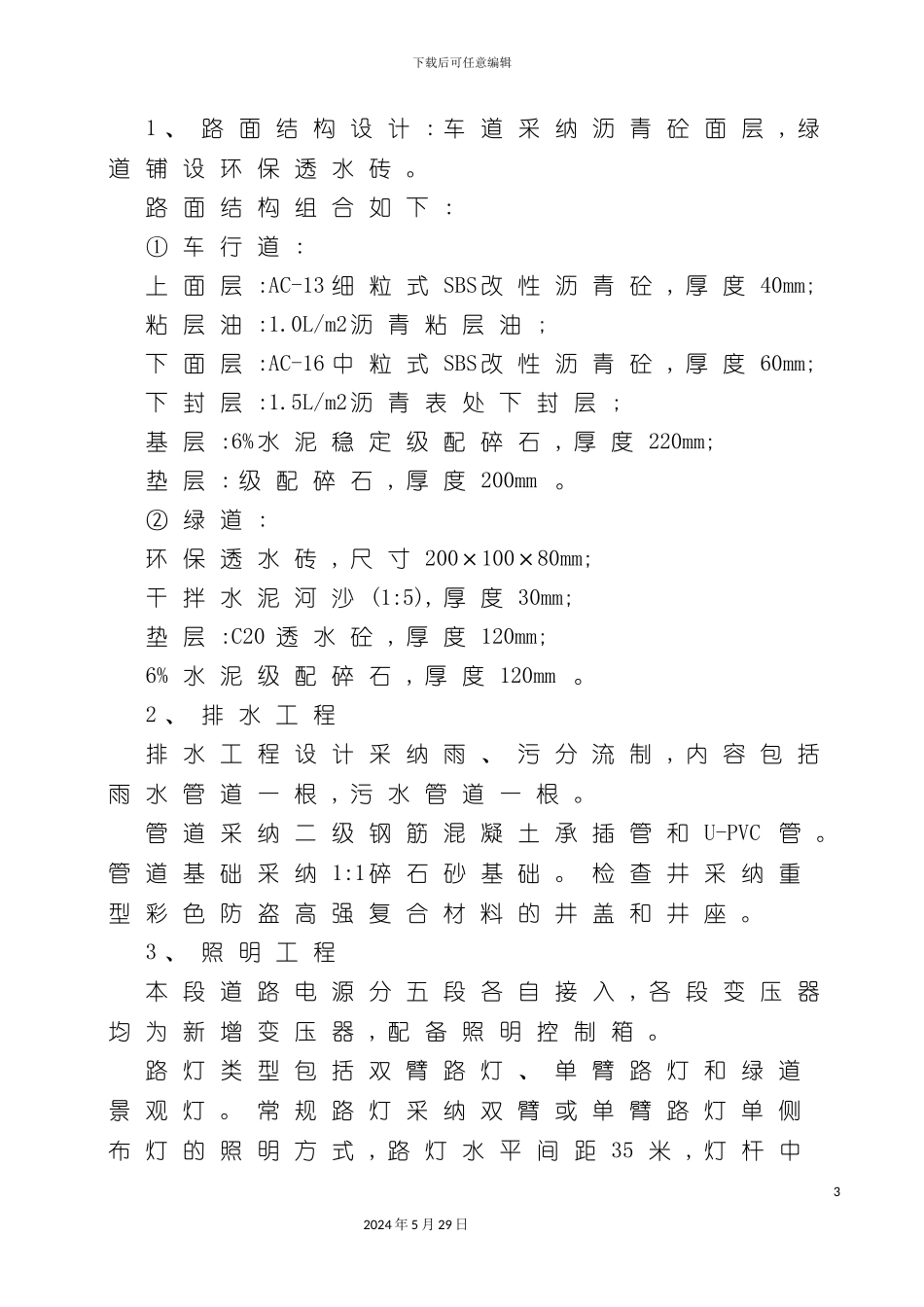

下载后可任意编辑市政道路工程监理旁站方案讲义12024 年 5 月 29 日仙洲岛环岛路仙洲岛环岛路拓宽工程拓宽工程监理旁站方案监理旁站方案广东华迪工程建设监理有限公司广东华迪工程建设监理有限公司监 理 旁 站 方 案 一 、工 程 概 况(一)、工程简介:仙 洲 岛 环 岛 路 拓 宽 工 程 全 长 4660 米 , 正 常 路段 规 划 路 宽 11 米 , 占 地 面 积 约 51260平 方 米 , 其中 新 建 绿 道 长 约 409 米 ,( 桩 号 B0+000 〜 B0+409.131),保 留 现 状 绿 道 ( 桩 号 K0+080.656 〜 K0+255),车 道 由 原2 米 拓 宽 至 9 米 。主 要 建 设 内 容 包 括 对 现 有 路 堤 面 上 拓 宽 并拆 除 道 路 全 线 原 混 凝 土 路 面 、 加 铺 沥 青 砼 路面 、 绿 道 铺 贴 环 保 透 水 砖 、 埋 设 排 水 排 污 管道 系 统 , 配 套 照 明 、 交 通 设 施 、 绿 化 工 程 等 。下载后可任意编辑1 、 路 面 结 构 设 计 : 车 道 采 纳 沥 青 砼 面 层 , 绿道 铺 设 环 保 透 水 砖 。路 面 结 构 组 合 如 下 :① 车 行 道 :上 面 层 :AC-13 细 粒 式 SBS 改 性 沥 青 砼 , 厚 度 40mm;粘 层 油 :1.0L/m2沥 青 粘 层 油 ;下 面 层 :AC-16 中 粒 式 SBS 改 性 沥 青 砼 , 厚 度 60mm;下 封 层 :1.5L/m2沥 青 表 处 下 封 层 ;基 层 :6% 水 泥 稳 定 级 配 碎 石 , 厚 度 220mm;垫 层 : 级 配 碎 石 , 厚 度 200mm。② 绿 道 :环 保 透 水 砖 , 尺 寸 200×100×80mm;干 拌 水 泥 河 沙 (1:5), 厚 度 30mm;垫 层 :C20 透 水 砼 , 厚 度 120mm;6% 水 泥 级 配 碎 石 , 厚 度 120mm。2 、 排 水 工 程排 水 工 程 设 计 采 纳 雨 、 污 分 流 制 , 内 容 包 括雨 水 管 道 一 根 , 污 水 管 道 一 根 。管 道 采 纳 二 级 钢 筋 混 凝 土 承 插 管 和 U-PVC管 。管 道 基 础 采 纳 1:1 碎 石 砂 基 础 。 检 查 井 采 纳 重型 彩 色 防 盗 高 强 复 合 材 料 的 井 盖 和 井 座 。3 、 照 明 工 程本 段 道 路 电 源 分 五 段 各 自...
