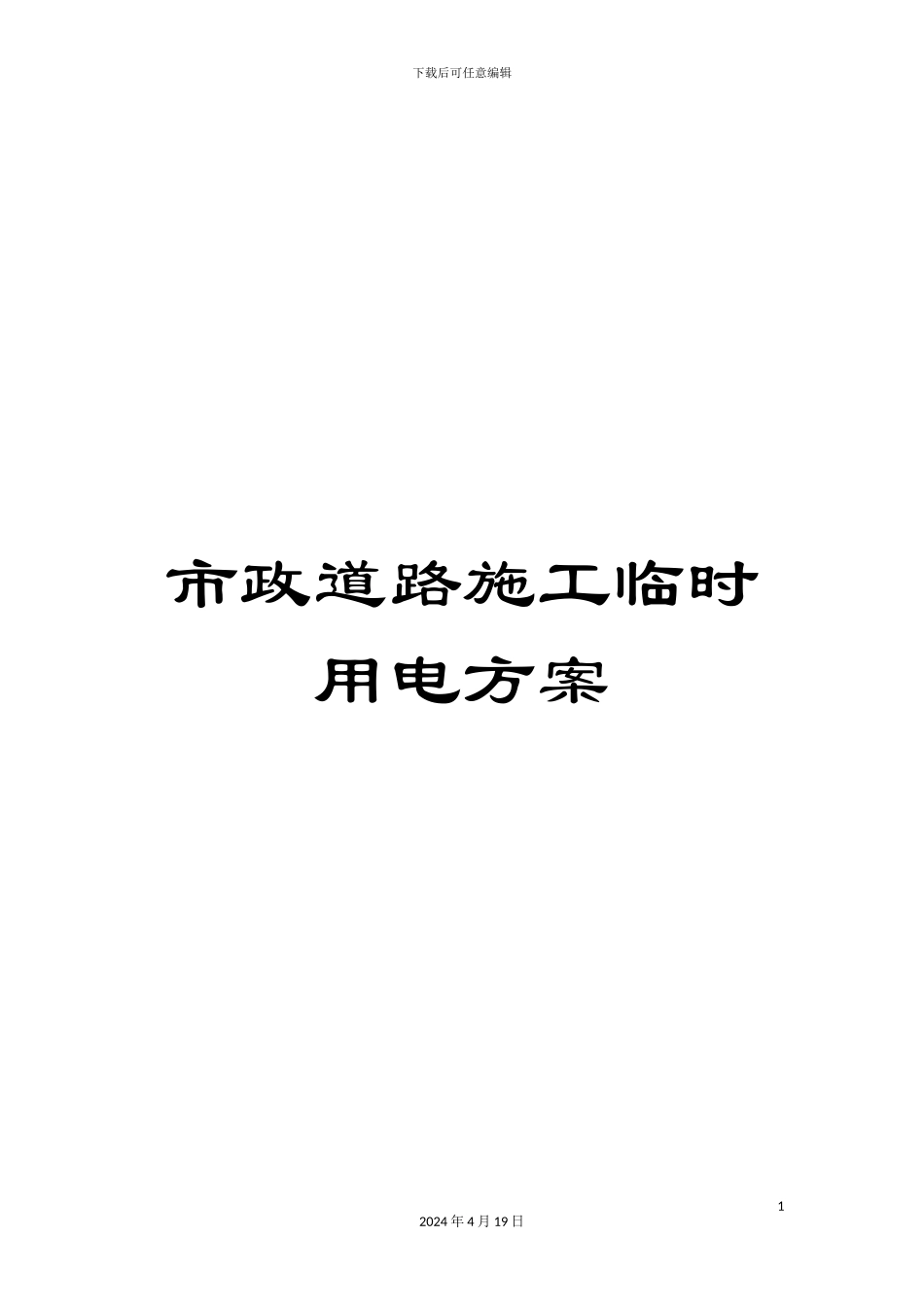

市政道路施工临时用电方案

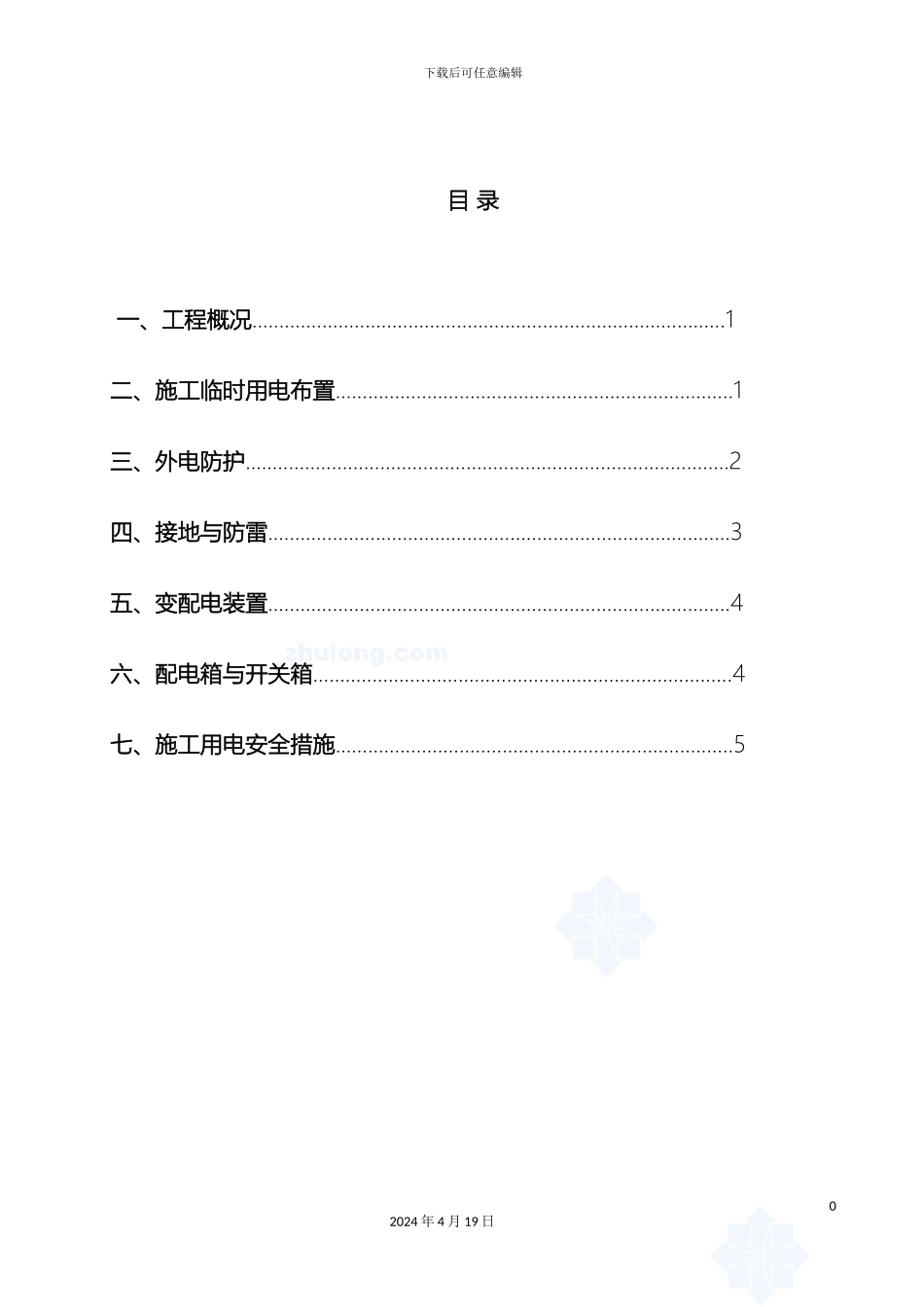

下载后可任意编辑市政道路施工临时用电方案12024 年 4 月 19 日下载后可任意编辑新星小区三期市政配套工程临时用电方案苏州鼎辉市政园林工程有限公司22024 年 4 月 19 日下载后可任意编辑 目 录 一、工程概况........................................................................................1二、施工临时用电布置..........................................................................1三、外电防护..........................................................................................2四、接地与防雷......................................................................................3五、变配电装置......................................................................................4六、配电箱与开关箱..............................................................................4七、施工用电安全措施..........................................................................502024 年 4 月 19 日下载后可任意编辑一、工程概况 新星小区三期市政配套工程位于太仓市经济开发区，包括道路工程和雨水工程和桥梁工程。临时设施主要为钢筋电焊机、钢筋切断机、钢筋弯曲机、水泵等设备和办公区、生活区用电。二、施工临时用电布置1、现场施工用电源由四通接引至施工临时配电房配电箱内，再由现场配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具的选择，现将施工用电总量估算如下表： 序号 设备名称单台功率数 量总功率使用范围1钢筋电焊机7.5 KW17.5KW钢筋焊接2钢筋切断机7.5 KW17.5KW钢筋制作3钢筋弯曲机3kw13kw钢筋制作4砼圆盘抹光机7.5 KW215KW砼路面收光5砼压纹机 7.5kw215KW砼路面压纹6水泵3KW515KW基坑排水7电锯1.5kw23kw模板加工12024 年 4 月 19 日下载后可任意编辑8砼振捣器1.5kw46kw砼浇筑9照明及其它用电20KW合计92kw 根据以上统计本工程用电总容量为 92KW，采纳三相五线制供电线路，安装总配电箱一个。3、配电系统网络图： 临时低压电路的铺设及电箱的安装，应充分考虑其容量和安全性。并选择受施工影响较小和相对安全地段采纳直埋电缆方式，在穿过道路、门口或上部有重载的地段，应加套管予以保护，对不同阶段施工的分支线路尽可能分期计划，以便临时电缆周转使用，也有利于施工用电安全；三、外电防护 1、在建工程不得在高...
