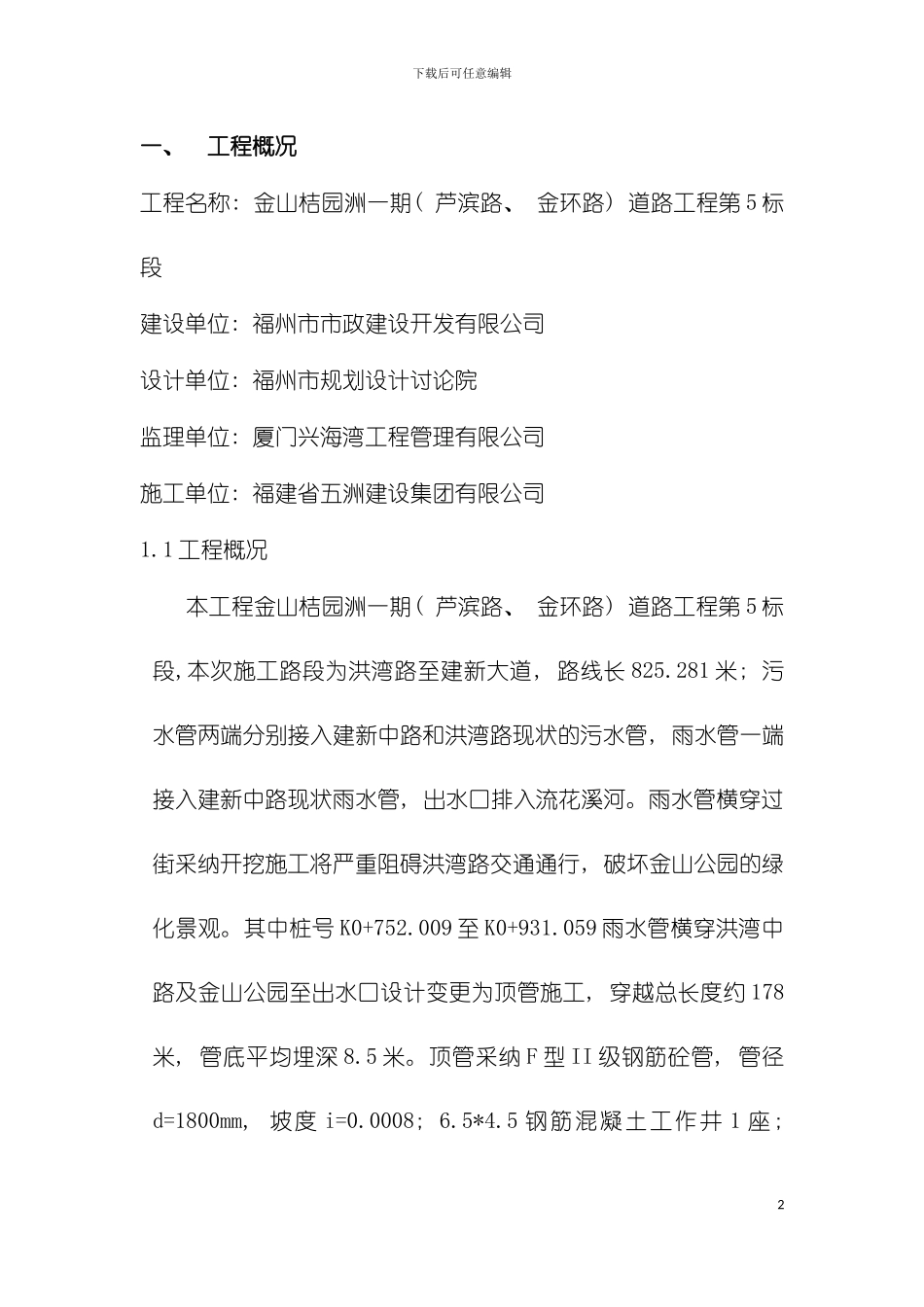

下载后可任意编辑市政道路雨水顶管施工方案1下载后可任意编辑一、 工程概况工程名称: 金山桔园洲一期( 芦滨路、 金环路) 道路工程第 5 标段 建设单位: 福州市市政建设开发有限公司设计单位: 福州市规划设计讨论院监理单位: 厦门兴海湾工程管理有限公司施工单位: 福建省五洲建设集团有限公司1.1 工程概况本工程金山桔园洲一期( 芦滨路、 金环路) 道路工程第 5 标段,本次施工路段为洪湾路至建新大道, 路线长 825.281 米; 污水管两端分别接入建新中路和洪湾路现状的污水管, 雨水管一端接入建新中路现状雨水管, 出水口排入流花溪河。雨水管横穿过街采纳开挖施工将严重阻碍洪湾路交通通行, 破坏金山公园的绿化景观。其中桩号 K0+752.009 至 K0+931.059 雨水管横穿洪湾中路及金山公园至出水口设计变更为顶管施工, 穿越总长度约 178米, 管底平均埋深 8.5 米。顶管采纳 F 型 II 级钢筋砼管, 管径d=1800mm, 坡度 i=0.0008; 6.5*4.5 钢筋混凝土工作井 1 座; 2下载后可任意编辑5*4.5 钢筋混凝土接收井 1 座。施工便道一条, 宽 5M,长 160M。围堰长 30M, 高 3M。预算造价: 24378408.27 元, 总工期: 50 天。1.2 本工程顶管主要穿越在砂层, 各土层的性质自上而下分述如下: ① 杂填土: 灰色, 松散, 以粘性土为主, 含碎石、 混凝土块及少量砖块, 该层的硬杂质含量大于 25％, 土质均匀性较差。据调查堆填时间未超过五年, 未经专业压实, 均匀性及密实度较差。该层在场地内钻孔 BK11～BK20 中有揭示, 揭示厚度为 2.50～4.20m。该 层 共 进 行 重 型 动 探 测 试 25 点 次 , 击 数 在 2.0 ～ 4.8击/10cm(经杆长修正后), 平均值φm=2.858, 标准差σ f =0.84, 变异系数 δ=0.294, 标准值φk=2.519, 统计样本数 n=19( 舍弃样本6 个) , 详见动力触探试验统计表。①1 垃圾填土: 灰褐色, 松散, 以淤泥质土为主, 含块石、 混凝土块及少量砖块, 该层的硬杂质含量大于 25％, 土质均匀性较差。据调查本层堆填时间未超过 5 年, 均匀性差, 性质较差, 含水量变化较大。该层在场地内钻孔 BK1～BK10 中有揭示, 揭示厚度为 2.40～4.30m。该 层 共 进 行 重 型 动 探 测 试 40 点 次 , 击 数 在 2.0 ～ 4.8击/10cm(经杆长修正后), 平均值φm=2.908, 标准差σ f =0.85, 变异系数 δ=0.292, 标准值φk=2.670, 统计样本数 ...
