市政配套工程标施工组织设计概述

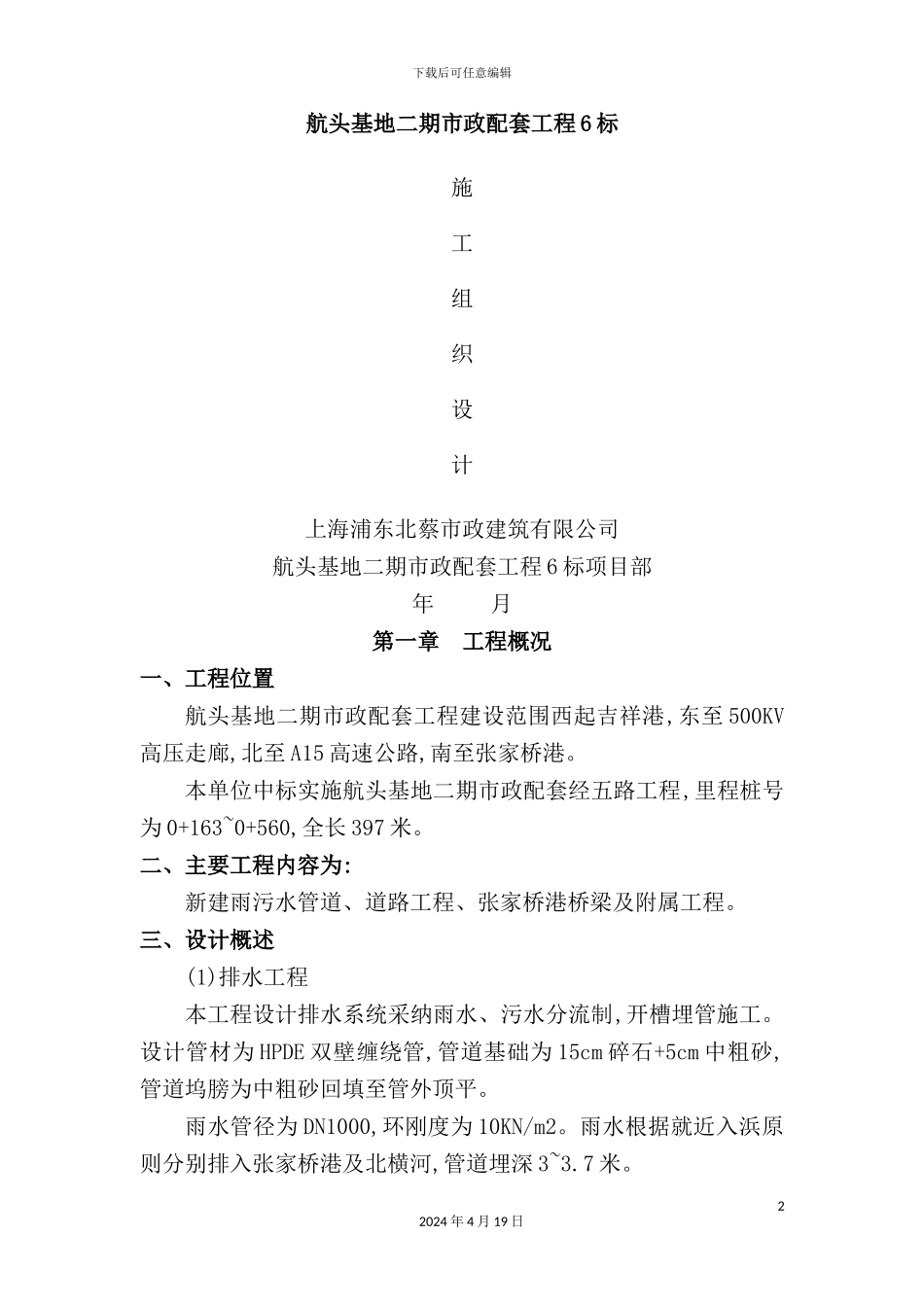

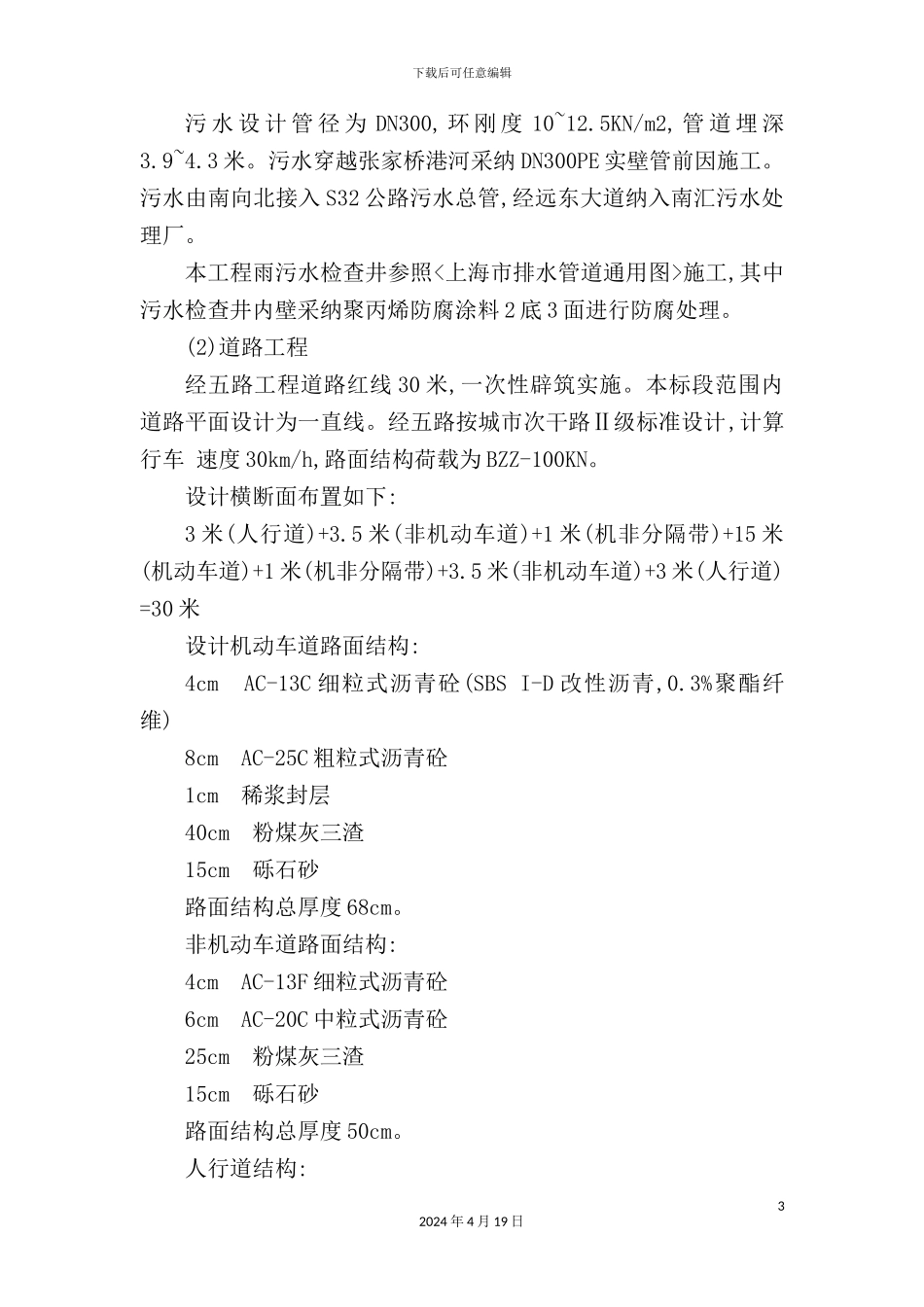

下载后可任意编辑市政配套工程标施工组织设计概述12024 年 4 月 19 日下载后可任意编辑航头基地二期市政配套工程 6 标施工组织设计上海浦东北蔡市政建筑有限公司航头基地二期市政配套工程 6 标项目部年 月 第一章 工程概况一、工程位置航头基地二期市政配套工程建设范围西起吉祥港,东至 500KV高压走廊,北至 A15 高速公路,南至张家桥港。本单位中标实施航头基地二期市政配套经五路工程,里程桩号为 0+163~0+560,全长 397 米。二、主要工程内容为:新建雨污水管道、道路工程、张家桥港桥梁及附属工程。三、设计概述(1)排水工程本工程设计排水系统采纳雨水、污水分流制,开槽埋管施工。设计管材为 HPDE 双壁缠绕管,管道基础为 15cm 碎石+5cm 中粗砂,管道坞膀为中粗砂回填至管外顶平。雨水管径为 DN1000,环刚度为 10KN/m2。雨水根据就近入浜原则分别排入张家桥港及北横河,管道埋深 3~3.7 米。22024 年 4 月 19 日下载后可任意编辑污 水 设 计 管 径 为 DN300, 环 刚 度 10~12.5KN/m2, 管 道 埋 深3.9~4.3 米。污水穿越张家桥港河采纳 DN300PE 实壁管前因施工。污水由南向北接入 S32 公路污水总管,经远东大道纳入南汇污水处理厂。本工程雨污水检查井参照<上海市排水管道通用图>施工,其中污水检查井内壁采纳聚丙烯防腐涂料 2 底 3 面进行防腐处理。(2)道路工程经五路工程道路红线 30 米,一次性辟筑实施。本标段范围内道路平面设计为一直线。经五路按城市次干路Ⅱ级标准设计,计算行车 速度 30km/h,路面结构荷载为 BZZ-100KN。设计横断面布置如下:3 米(人行道)+3.5 米(非机动车道)+1 米(机非分隔带)+15 米(机动车道)+1 米(机非分隔带)+3.5 米(非机动车道)+3 米(人行道)=30 米设计机动车道路面结构:4cm AC-13C 细粒式沥青砼(SBS I-D 改性沥青,0.3%聚酯纤维)8cm AC-25C 粗粒式沥青砼1cm 稀浆封层40cm 粉煤灰三渣15cm 砾石砂路面结构总厚度 68cm。非机动车道路面结构:4cm AC-13F 细粒式沥青砼6cm AC-20C 中粒式沥青砼25cm 粉煤灰三渣15cm 砾石砂路面结构总厚度 50cm。人行道结构:32024 年 4 月 19 日下载后可任意编辑6cm 同质砖3cm 1:3 干拌水泥砂浆10cmC20 混凝土10cm 碎石路面结构总厚度 29cm。(3)桥梁工程本标段张家桥港桥为新建桥梁,桥梁中心桩号 0+297.057,桥梁全长 39 米,桥面面积 1193.4m2。设计标准为公路-Ⅱ 级,人群荷载 3.45KN/m2。跨径组合...
