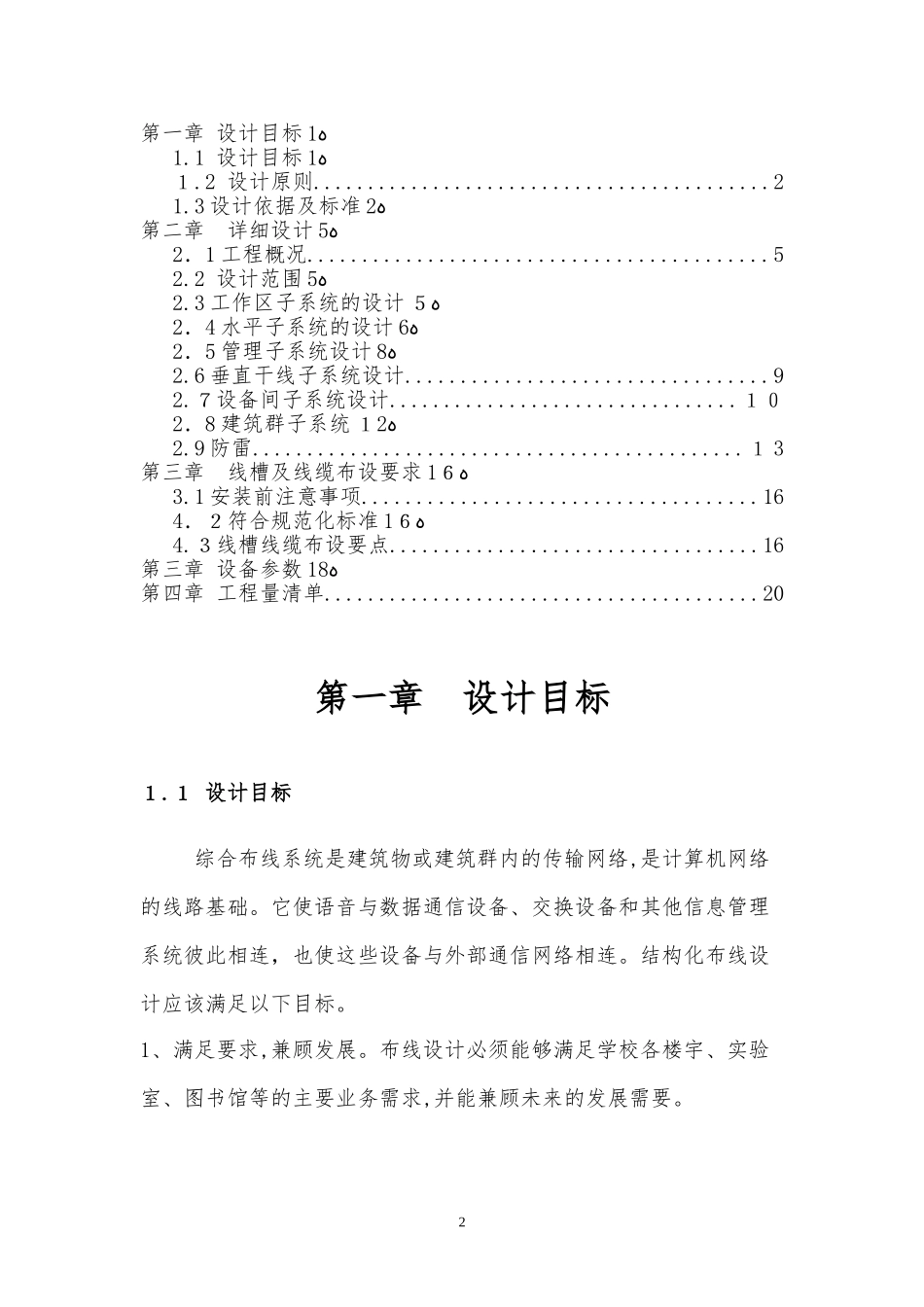

1新校区智慧校园综合布线建设方案目录2第一章设计目标ﻩ11.1设计目标ﻩ1１.2设计原则..........................................21.3设计依据及标准ﻩ2第二章详细设计ﻩ52．1工程概况..........................................52.2设计范围ﻩ52.3工作区子系统的设计ﻩ５2．4水平子系统的设计ﻩ62．5管理子系统设计ﻩ82.6垂直干线子系统设计.................................92.７设备间子系统设计................................１０2．8建筑群子系统ﻩ１22.9防雷.............................................１3第三章线槽及线缆布设要求ﻩ1６3.1安装前注意事项....................................164．２符合规范化标准ﻩ1６4.３线槽线缆布设要点..................................16第三章设备参数ﻩ18第四章工程量清单........................................20第一章设计目标１.１设计目标综合布线系统是建筑物或建筑群内的传输网络,是计算机网络的线路基础。它使语音与数据通信设备、交换设备和其他信息管理系统彼此相连，也使这些设备与外部通信网络相连。结构化布线设计应该满足以下目标。1、满足要求,兼顾发展。布线设计必须能够满足学校各楼宇、实验室、图书馆等的主要业务需求,并能兼顾未来的发展需要。32、易于扩展,预留空间。符合当前和以后的信息传输需要，保证较好的扩展性和足够的升级空间。3、遵从标准,采用星型布线系统。设计遵从国际(ISO/IEC11８01)标准和工信部、住建部标准,布线系统采用国际标准建议的星型拓扑结构。4、高质传输,适应面广。布线系统应该能够支持语音、数据等综合信息的高质量传输，并能适应各种不同类型、厂商的电脑及网络产品的需要。5、统一出口,线路规范。布线系统的信息出口采用国际标准的ＲJ-45插座，以统一的线路规格和设备接口，使任意信息点都能接插不同类型的终端设备，如电脑、打印机、网络终端、电话机、传真机等,以支持话音、数据、图像及多媒体信息的传输。6、预备互连、国际接轨。布线系统符合综合业务数据网ISDＮ的要求,以便与国内国际其他网络互联。1．2设计原则（1）性价比原则选择的线缆、接插件、其他设备应具有良好的物理和电气性能，而且价格适中。（2）实用性原则设计、选择的系统应满足用户在现在和未来10至１5年内对通信线路的要求。（３)灵活性原则4做到信息口设备合理，可即插即用。(４）扩充性原则尽可能采用易于扩展的结构和接插件。(5)易管理原则便于管理,有统一标识,方便配线、跳线。1.3设计依据及标准(１)相关专业提供的工程设计资料。(２）建设单位提供的有关部门认定的工程设计资料、设计任务书及设计要求。（3)本工程采用的主要规程、规范及相关行业标准:《智能建筑设计标准》GＢ/T50314-201５《智能建筑工程质量验收规范》GB5033９－２013《住宅小区安全技术防范系统要求》DB31/２９４－20１0《安全防范工程技术规范》GB5034８-2004《建筑与建筑群综合布线系统工程设计规范》ＧＢ/T５0311-2007《建筑与建筑群综合布线系统工程验收规范》ＧB/Ｔ503１２-2007《民用闭路监视电视系统工程技术规范》GB5０１98-2011《视频安防监控系统工程设计规范》GB50３９5-200７《视频安防监控数字录像设备》GB208１5－2００6《民用建筑电气设计规范》JGJ/Ｔ16－200８5《电子计算机房设计规范》GB５0１７４-2008《有线电视系统工程技术规范》GB５0200-94《建筑物防雷设计规范》GB５00５7-201０《建筑物电子信息系统防雷技术规范》GB５0343-2004《建筑智能化系统工程设计规范》(DGJ3２／Ｄ0１-2０03)《视频安防监控系统工程设计规范》(GB５０39５－2007）《出入口控制系统工程设计规范》（GＢ503９6－2007)《建筑通信布线系统标准》EIA／TIA5６8－B《厅堂扩声系统设计规范》GB５0371-2006《综合布线系统工程设计规范》GＢ5０３11－20０７《综合布线系统工程验收规范》GB50３12-２0０7其他相关国家标准、行业标准及地方标准。（4）相关部门的批复文件。6第二章详细设计2.１工程概况学校新校区综合布线系统是整个智慧校园传输中枢,满足校园信息传输的主要功能,规划要具有前瞻性。２．2设计范围本设计包括以下内...
