布袋除尘器安装方案

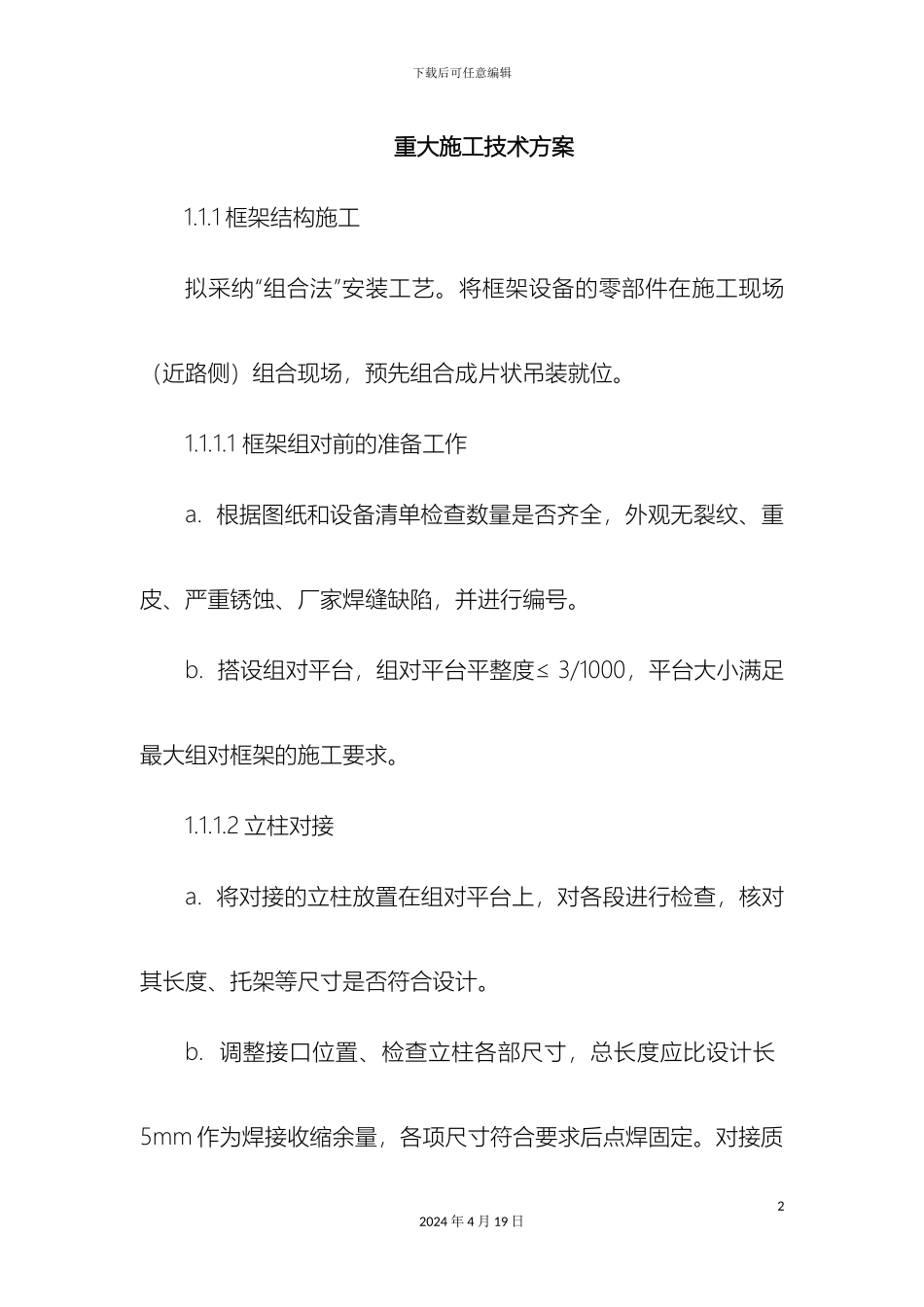

下载后可任意编辑布袋除尘器安装方案12024 年 4 月 19 日下载后可任意编辑重大施工技术方案1.1.1 框架结构施工拟采纳“组合法”安装工艺。将框架设备的零部件在施工现场（近路侧）组合现场，预先组合成片状吊装就位。1.1.1.1 框架组对前的准备工作 a. 根据图纸和设备清单检查数量是否齐全，外观无裂纹、重皮、严重锈蚀、厂家焊缝缺陷，并进行编号。 b. 搭设组对平台，组对平台平整度≤ 3/1000，平台大小满足最大组对框架的施工要求。 1.1.1.2 立柱对接 a. 将对接的立柱放置在组对平台上，对各段进行检查，核对其长度、托架等尺寸是否符合设计。 b. 调整接口位置、检查立柱各部尺寸，总长度应比设计长5mm 作为焊接收缩余量，各项尺寸符合要求后点焊固定。对接质22024 年 4 月 19 日下载后可任意编辑量要求如下：柱中心线允许编差≤1.5mm；横梁标高允许偏差为±5mm。 c. 复查立柱各部尺寸有无变化，然后进行正式焊接。为避开受热变形应实行双人对焊。 1.1.1.3 框架组合a. 调整立柱相对位置使每根立柱彼此平行，同时各立柱基准点标高线应处在同一直线上(用拉对角线方法校正)。柱间距应比图纸尺寸大 5mm(取上、中、下三点测量)。 b. 在各项校正结束后可将横梁与立柱点焊固定，复查无误后进行正式焊接。 1.1.1.4 框架组合件的质量要求如下： 立柱弯曲度≤10mm 立柱扭曲度≤10mm 1.1.1.5 框架组合件允许偏差见下表 32024 年 4 月 19 日下载后可任意编辑 框架组合件允许偏差 单位：mm┏━━┯━━━━━━━━━━━━┯━━━━━━━━━━━━━━┓ ┃序号│ 检 查 项 目 │ 允 许 偏 差 ┃ ┠──┼────────────┼──────────────┨ ┃ 1 │各立柱间距离 │间距的 1/1000 最大不大于 10 ┃ ┠──┼────────────┼──────────────┨ ┃ 2 │各立柱间的平行度 │长度的 1/1000 最大不大于10 ┃ ┠──┼────────────┼──────────────┨ ┃ 3 │横梁标高 │±5 ┃ ┠──┼────────────┼──────────────┨ ┃ 4 │横梁间平行度 │长度的 1/1000 最大不大于 5 ┃ 42024 年 4 月 19 日下载后可任意编辑┠──┼────────────┼──────────────┨ ┃ 5 │组合件相应对角线 │长度的 1.5/1000 最大不大于 15┃ ...
