布袋除尘方案样本

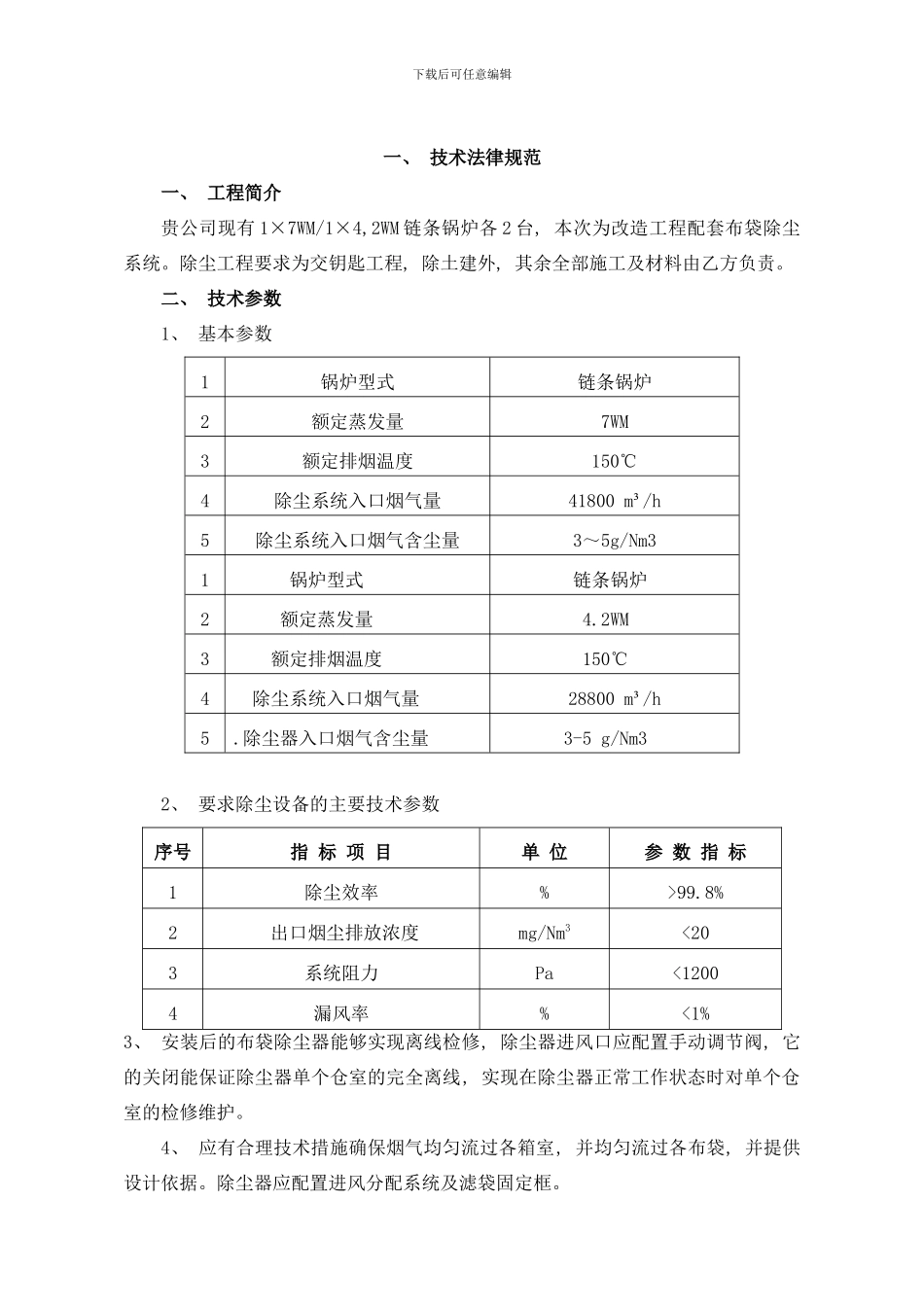

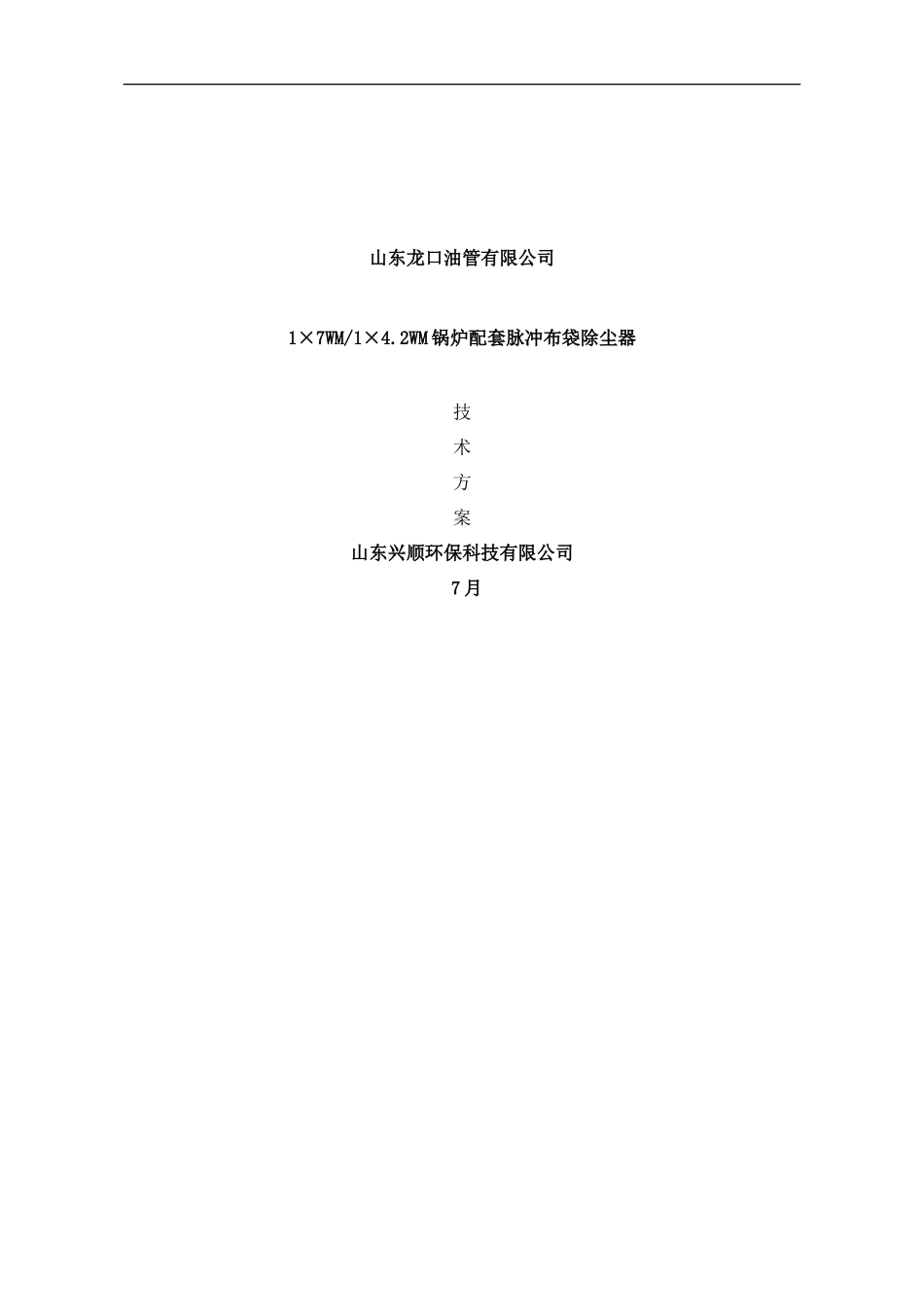

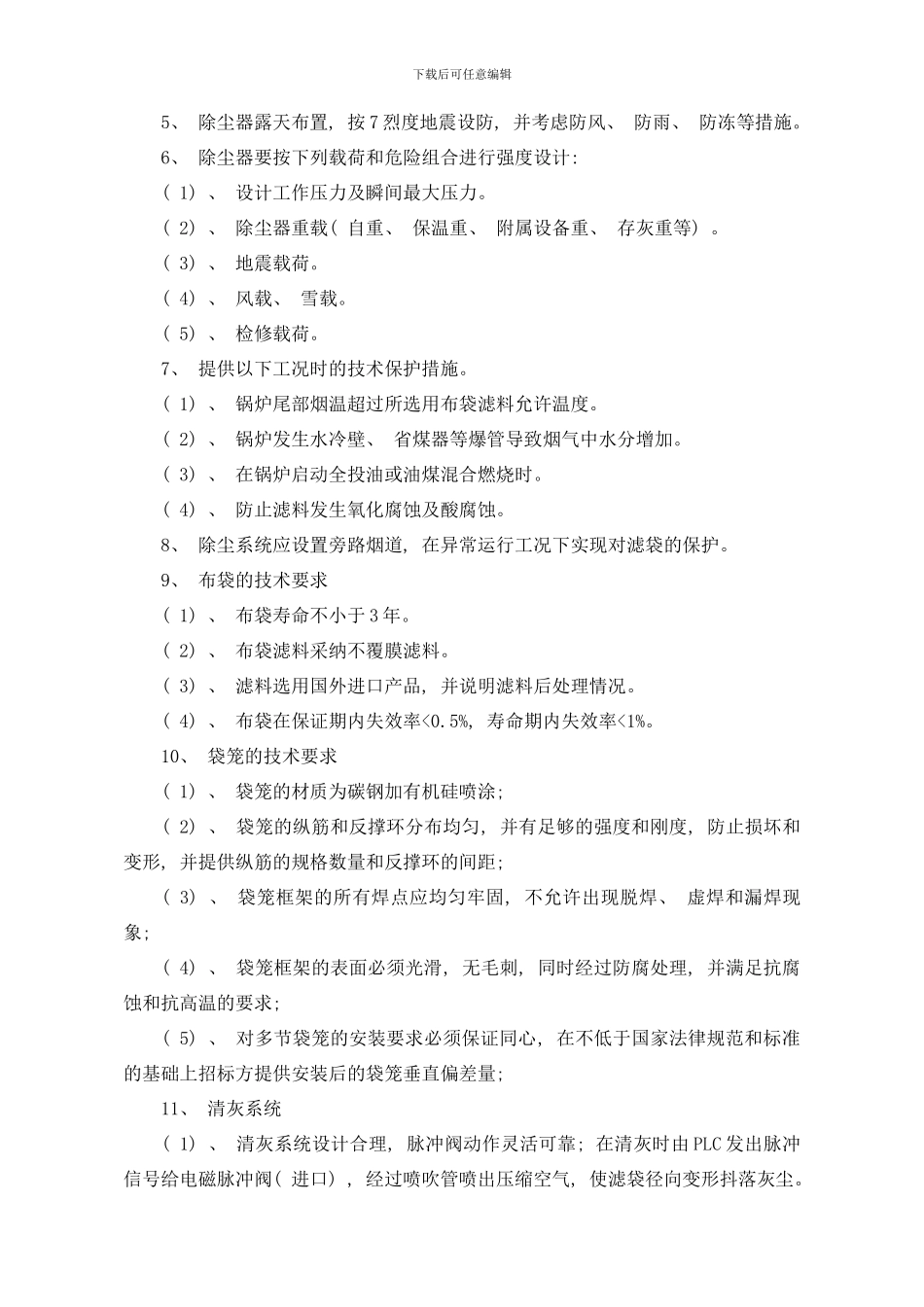

山东龙口油管有限公司1×7WM/1×4.2WM 锅炉配套脉冲布袋除尘器技术方案山东兴顺环保科技有限公司 7 月下载后可任意编辑一、 技术法律规范一、 工程简介贵公司现有 1×7WM/1×4,2WM 链条锅炉各 2 台, 本次为改造工程配套布袋除尘系统。除尘工程要求为交钥匙工程, 除土建外, 其余全部施工及材料由乙方负责。二、 技术参数1、 基本参数1锅炉型式链条锅炉2额定蒸发量7WM3额定排烟温度150℃4除尘系统入口烟气量41800 m³/h5除尘系统入口烟气含尘量3～5g/Nm31锅炉型式链条锅炉2额定蒸发量4.2WM3额定排烟温度150℃4除尘系统入口烟气量28800 m³/h5.除尘器入口烟气含尘量3-5 g/Nm32、 要求除尘设备的主要技术参数序号指 标 项 目单 位参 数 指 标1除尘效率%>99.8%2出口烟尘排放浓度mg/Nm3<203系统阻力Pa<12004漏风率%<1%3、 安装后的布袋除尘器能够实现离线检修, 除尘器进风口应配置手动调节阀, 它的关闭能保证除尘器单个仓室的完全离线, 实现在除尘器正常工作状态时对单个仓室的检修维护。4、 应有合理技术措施确保烟气均匀流过各箱室, 并均匀流过各布袋, 并提供设计依据。除尘器应配置进风分配系统及滤袋固定框。下载后可任意编辑5、 除尘器露天布置, 按 7 烈度地震设防, 并考虑防风、 防雨、 防冻等措施。6、 除尘器要按下列载荷和危险组合进行强度设计: ( 1) 、 设计工作压力及瞬间最大压力。( 2) 、 除尘器重载( 自重、 保温重、 附属设备重、 存灰重等) 。( 3) 、 地震载荷。( 4) 、 风载、 雪载。( 5) 、 检修载荷。7、 提供以下工况时的技术保护措施。( 1) 、 锅炉尾部烟温超过所选用布袋滤料允许温度。( 2) 、 锅炉发生水冷壁、 省煤器等爆管导致烟气中水分增加。( 3) 、 在锅炉启动全投油或油煤混合燃烧时。( 4) 、 防止滤料发生氧化腐蚀及酸腐蚀。8、 除尘系统应设置旁路烟道, 在异常运行工况下实现对滤袋的保护。9、 布袋的技术要求( 1) 、 布袋寿命不小于 3 年。( 2) 、 布袋滤料采纳不覆膜滤料。( 3) 、 滤料选用国外进口产品, 并说明滤料后处理情况。( 4) 、 布袋在保证期内失效率<0.5%, 寿命期内失效率<1%。10、 袋笼的技术要求( 1) 、 袋笼的材质为碳钢加有机硅喷涂; ( 2) 、 袋笼的纵筋和反撑环分布均匀, 并有足够的强度和刚度, 防止损坏和变形, 并提供纵筋的规格数量和反撑环的间距; ( 3) 、 袋笼框架的所有焊点应均匀...
