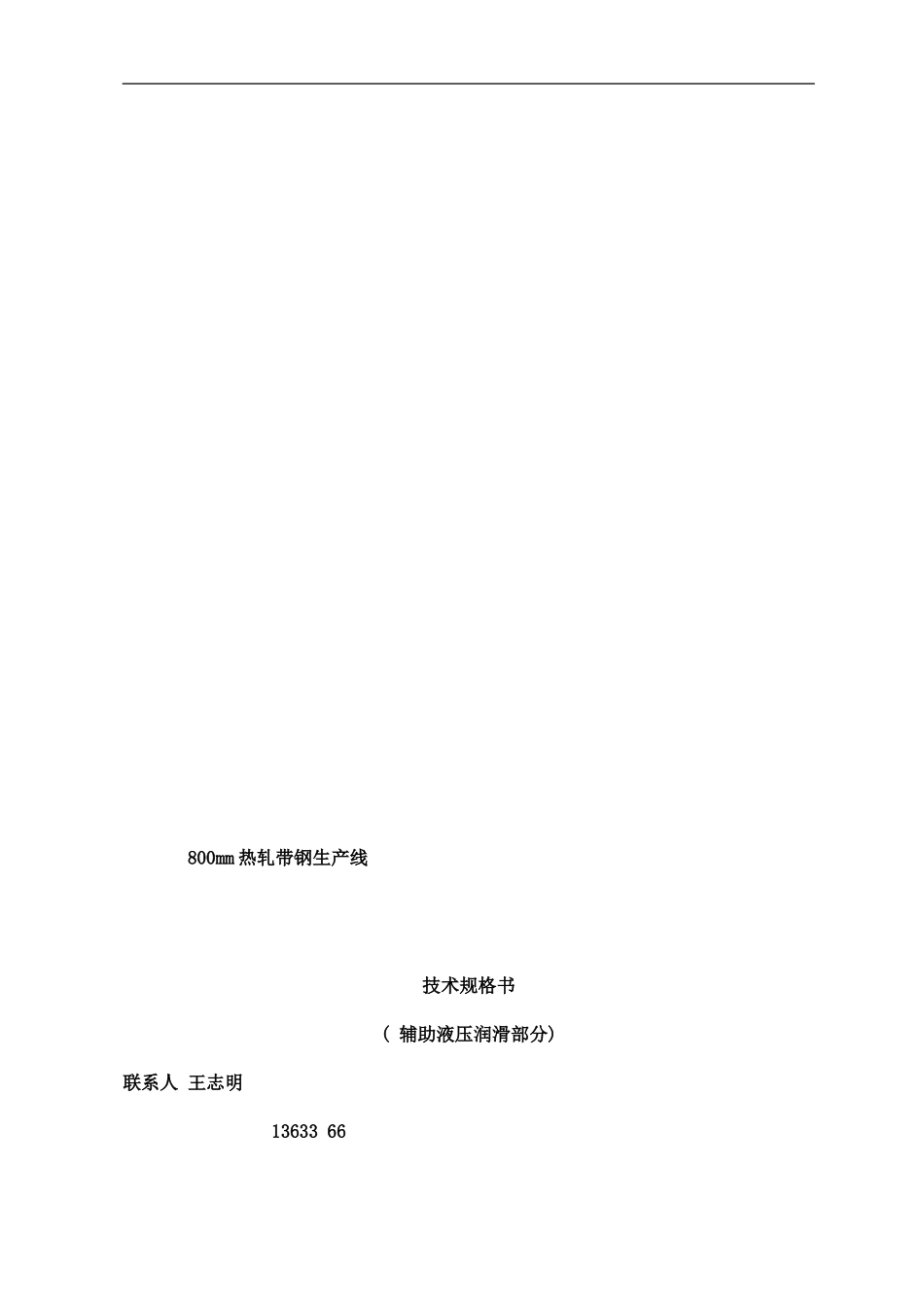

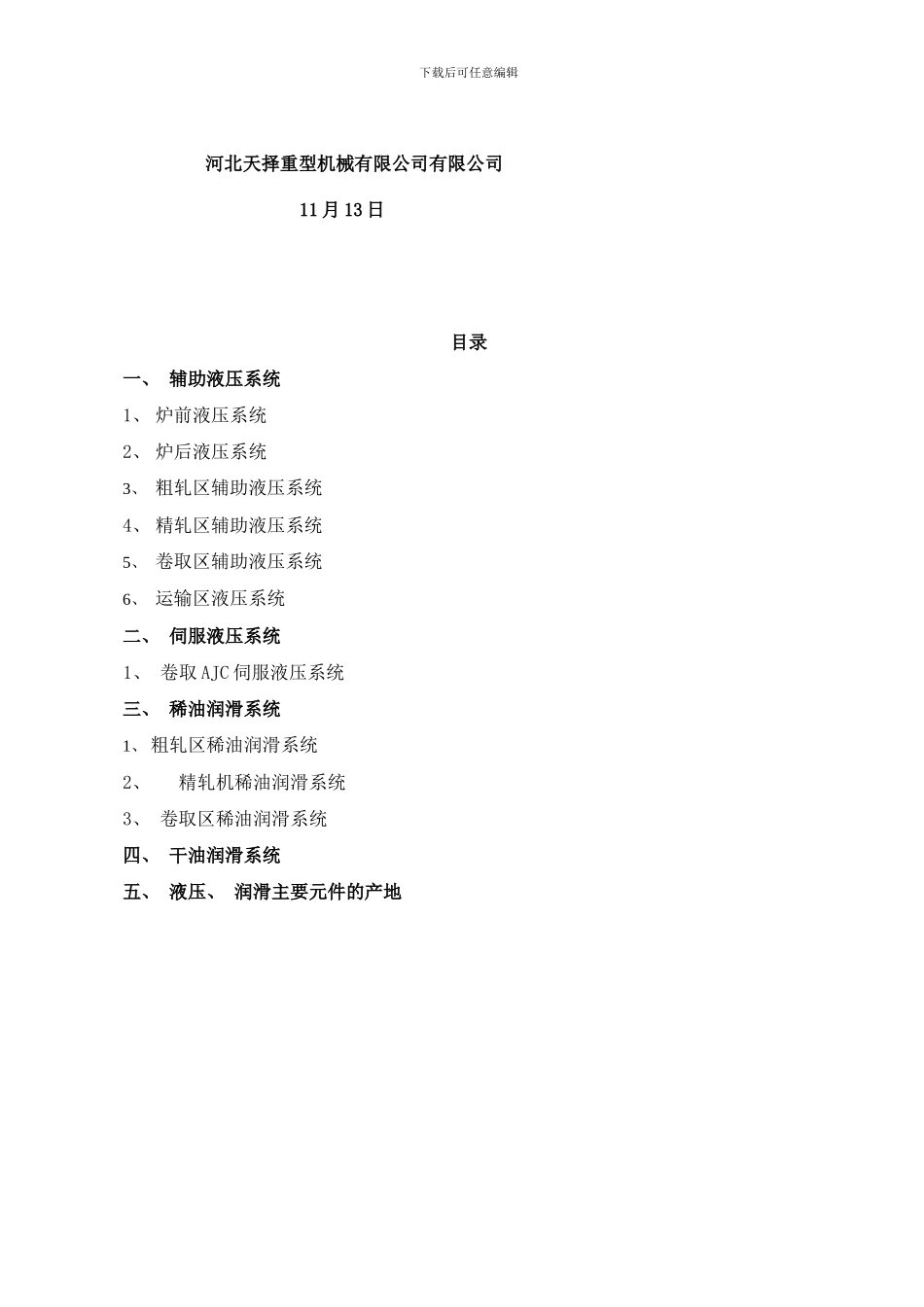

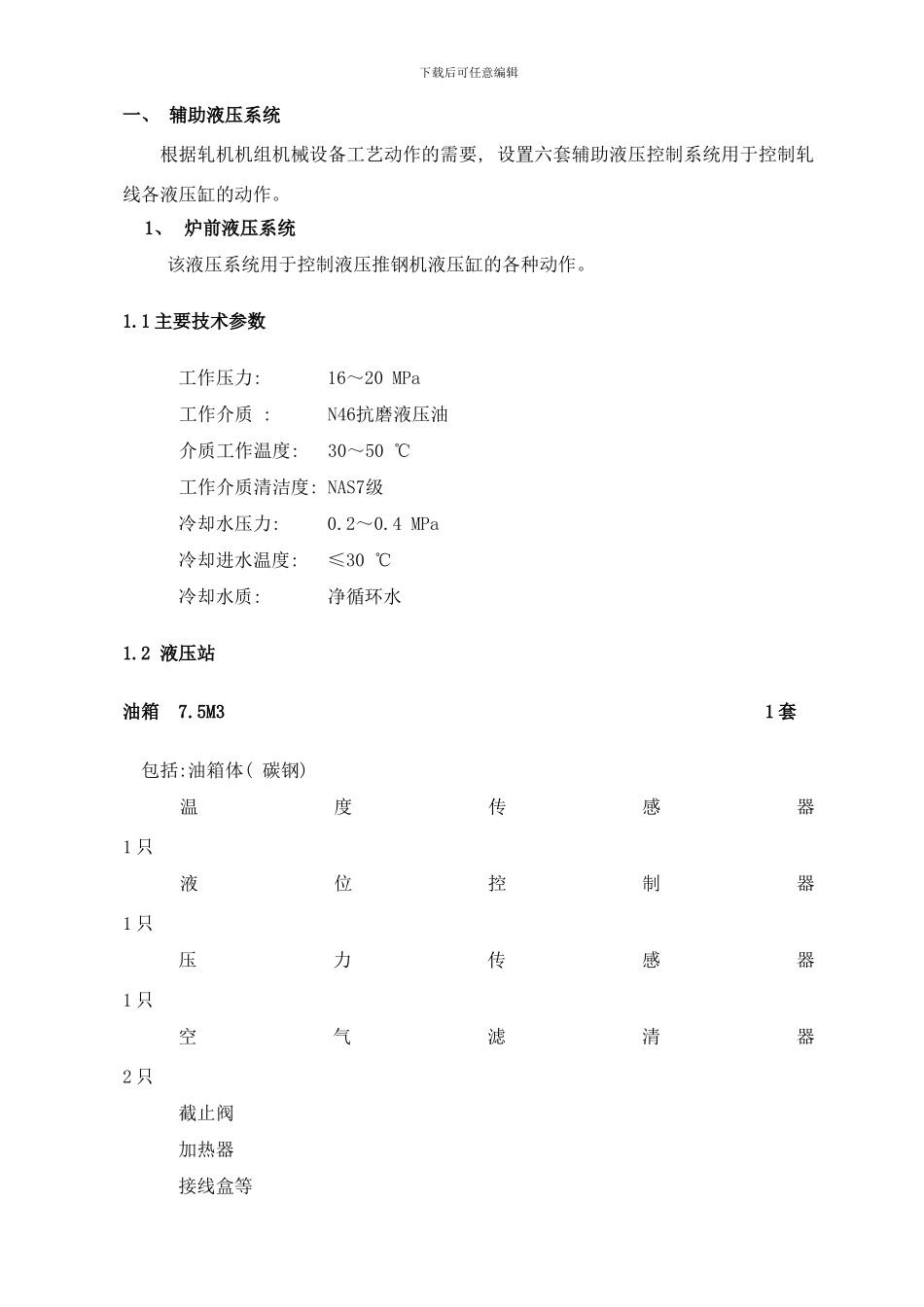

800mm 热轧带钢生产线技术规格书( 辅助液压润滑部分) 联系人 王志明 13633 66下载后可任意编辑 河北天择重型机械有限公司有限公司 11 月 13 日目录 一、 辅助液压系统 1、 炉前液压系统2、 炉后液压系统3、 粗轧区辅助液压系统 4、 精轧区辅助液压系统5、 卷取区辅助液压系统6、 运输区液压系统二、 伺服液压系统 1、 卷取 AJC 伺服液压系统三、 稀油润滑系统 1、 粗轧区稀油润滑系统2、精轧机稀油润滑系统3、 卷取区稀油润滑系统四、 干油润滑系统五、 液压、 润滑主要元件的产地 下载后可任意编辑一、 辅助液压系统根据轧机机组机械设备工艺动作的需要, 设置六套辅助液压控制系统用于控制轧线各液压缸的动作。1、 炉前液压系统该液压系统用于控制液压推钢机液压缸的各种动作。1.1 主要技术参数工作压力: 16～20 MPa工作介质 : N46抗磨液压油介质工作温度: 30～50 ℃工作介质清洁度: NAS7级冷却水压力: 0.2～0.4 MPa冷却进水温度: ≤30 ℃冷却水质: 净循环水1.2 液压站油箱 7.5M3 1 套包括:油箱体( 碳钢) 温度传感器 1 只液位控制器 1 只压力传感器 1 只空气滤清器 2 只截止阀加热器接线盒等下载后可任意编辑泵装置(4套工作, 1套备用) 5 套包括:轴向柱塞泵 5 台公称压力: 31.5 MPa 工作压力: 16-18MPa公称流量: Q=160 L/min 电动机:Y2-280M-6 5 台额定功率: N=55KW 额定转速: n=1450r/min电磁溢流阀DBW20B-1-50B/315/6BG24NZ5L 5 只单向阀 RVP20-10B 5 只冷却装置 1套冷却器: 20平米 1 台回油过滤器装置 1 套过滤器 4 只公称流量: 800L/min过滤精度: 20μm公称压力: 1.6 MPa 高压过滤器: 5 只公称流量: 400L/min过滤精度: 10μm下载后可任意编辑1.3 液压控制系统推钢机液压缸控制回路 1 套控制回路由不同规格的电磁换向阀, 插装阀, 节流阀等组成。2、 炉后液压系统该液压系统用于控制炉后托坯机液压执行机构的各种动作。2.1 主要技术参数工作压力: 12 MPa工作介质 : N46 抗磨液压油介质工作温度: 30～50 ℃工作介质清洁度: NAS7 级冷却水压力: 0.2～0.4 MPa冷却进水温度: ≤30 ℃冷却水质: 净循环水2.2 液压站油箱 1M3 1 套包括:油箱体( 碳钢) 电接点温度 2 只液位控制器 1 只电接点压力表 1 只空气滤清器 1 只截止阀加热器接线盒等下载后可任意编辑泵装置(1 套工作, 1 套备用) 2 套包括:轴向...
