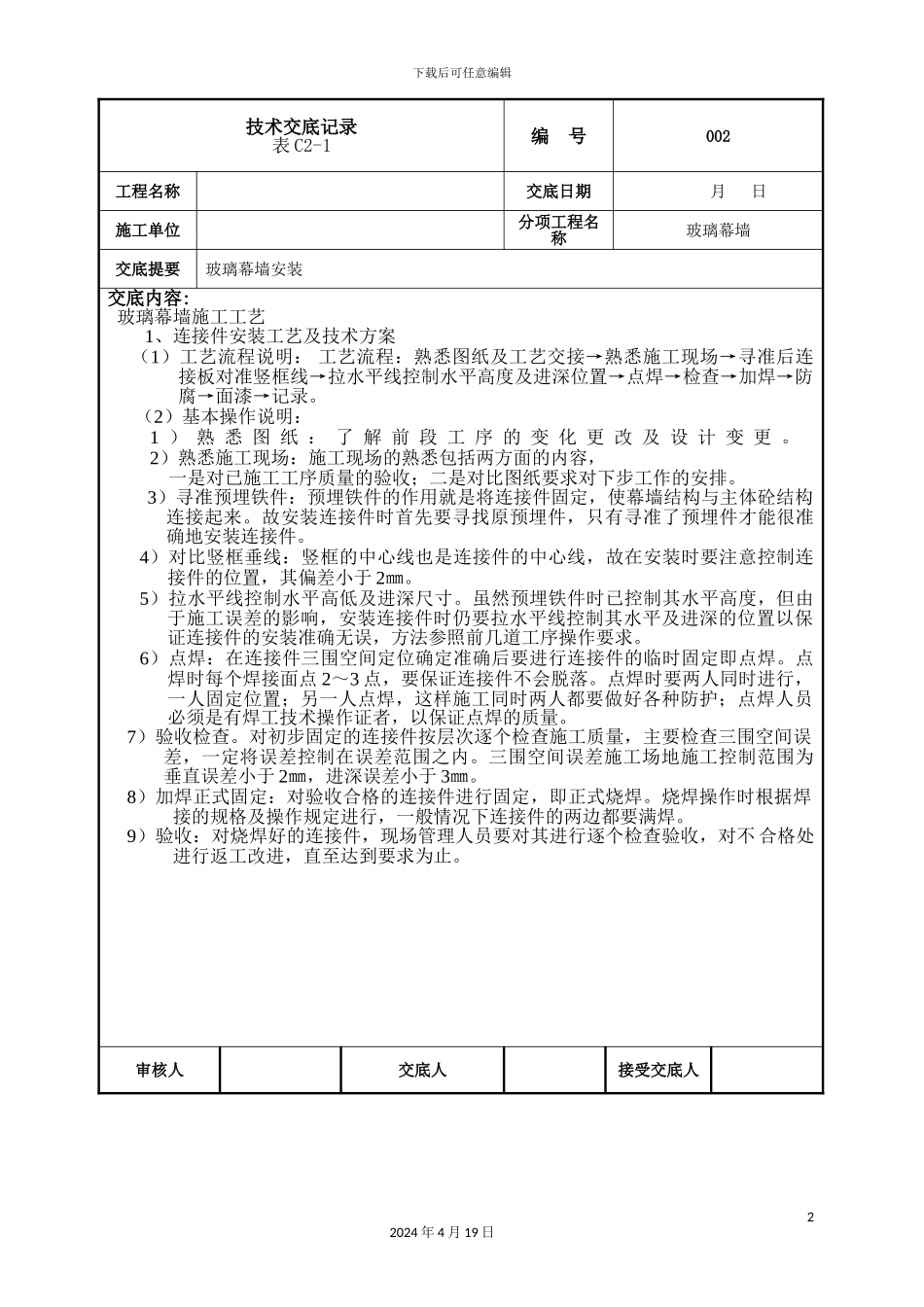

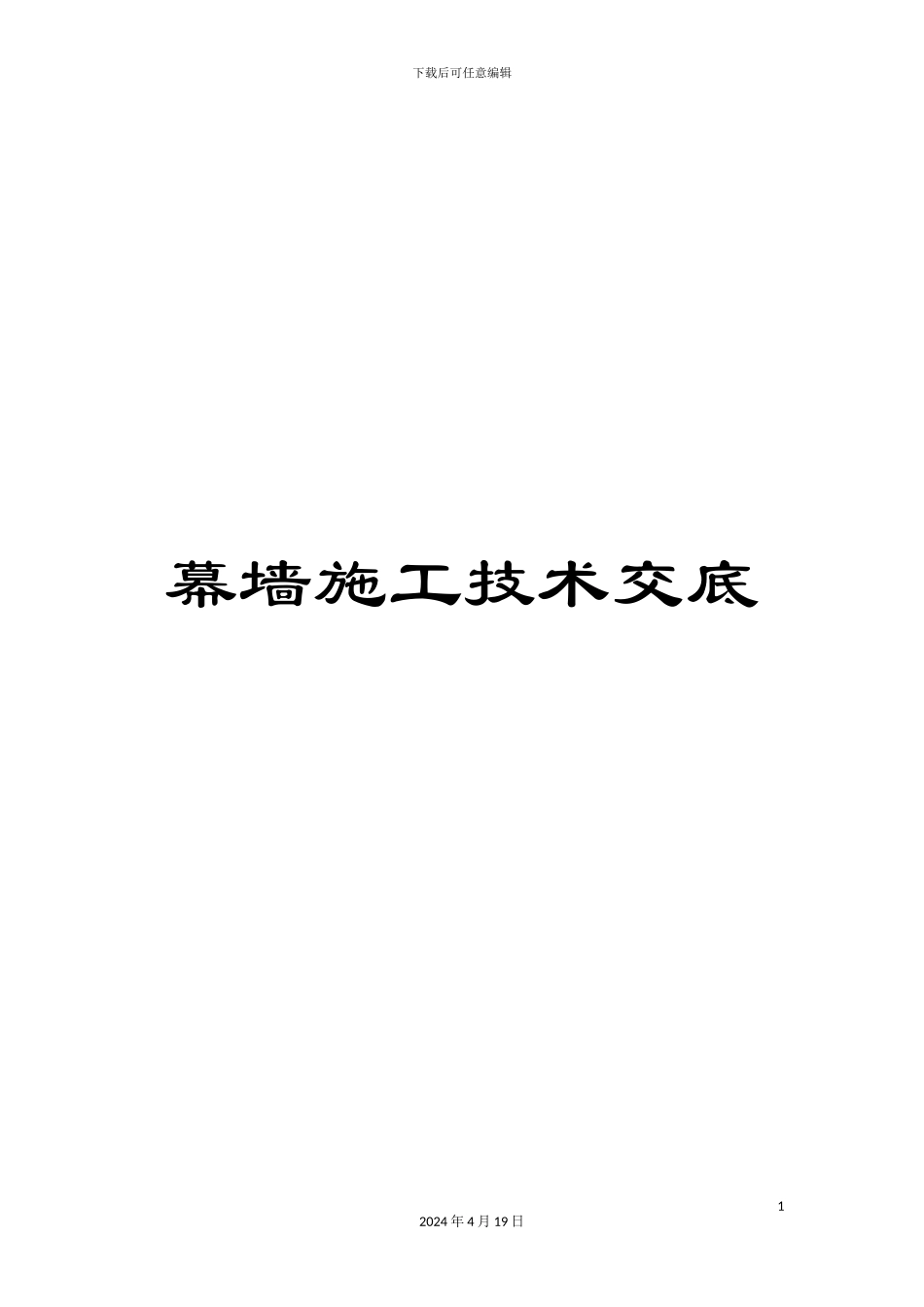

下载后可任意编辑幕墙施工技术交底12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日技术交底记录表 C2-1编 号002工程名称交底日期 月 日施工单位分项工程名称玻璃幕墙交底提要玻璃幕墙安装交底内容: 玻璃幕墙施工工艺 1、连接件安装工艺及技术方案 （1）工艺流程说明： 工艺流程：熟悉图纸及工艺交接→熟悉施工现场→寻准后连接板对准竖框线→拉水平线控制水平高度及进深位置→点焊→检查→加焊→防腐→面漆→记录。 （2）基本操作说明： 1 ） 熟 悉 图 纸 ： 了 解 前 段 工 序 的 变 化 更 改 及 设 计 变 更 。 2）熟悉施工现场：施工现场的熟悉包括两方面的内容，一是对已施工工序质量的验收；二是对比图纸要求对下步工作的安排。 3）寻准预埋铁件：预埋铁件的作用就是将连接件固定，使幕墙结构与主体砼结构连接起来。故安装连接件时首先要寻找原预埋件，只有寻准了预埋件才能很准确地安装连接件。 4）对比竖框垂线：竖框的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于 2㎜。 5）拉水平线控制水平高低及进深尺寸。虽然预埋铁件时已控制其水平高度，但由于施工误差的影响，安装连接件时仍要拉水平线控制其水平及进深的位置以保证连接件的安装准确无误，方法参照前几道工序操作要求。 6）点焊：在连接件三围空间定位确定准确后要进行连接件的临时固定即点焊。点焊时每个焊接面点 2～3 点，要保证连接件不会脱落。点焊时要两人同时进行，一人固定位置；另一人点焊，这样施工同时两人都要做好各种防护；点焊人员必须是有焊工技术操作证者，以保证点焊的质量。 7）验收检查。对初步固定的连接件按层次逐个检查施工质量，主要检查三围空间误差，一定将误差控制在误差范围之内。三围空间误差施工场地施工控制范围为垂直误差小于 2㎜，进深误差小于 3㎜。 8）加焊正式固定：对验收合格的连接件进行固定，即正式烧焊。烧焊操作时根据焊接的规格及操作规定进行，一般情况下连接件的两边都要满焊。 9）验收：对烧焊好的连接件，现场管理人员要对其进行逐个检查验收，对不 合格处进行返工改进，直至达到要求为止。审核人交底人接受交底人下载后可任意编辑32024 年 4 月 19 日下载后可任意编辑42024 年 4 月 19 日技术交底记录表 C2-1编 号002工程名称交底日期 月 日施工单位分项工程名称玻璃幕墙交底提要玻璃幕墙安装交底内容: 10）防腐：预...
