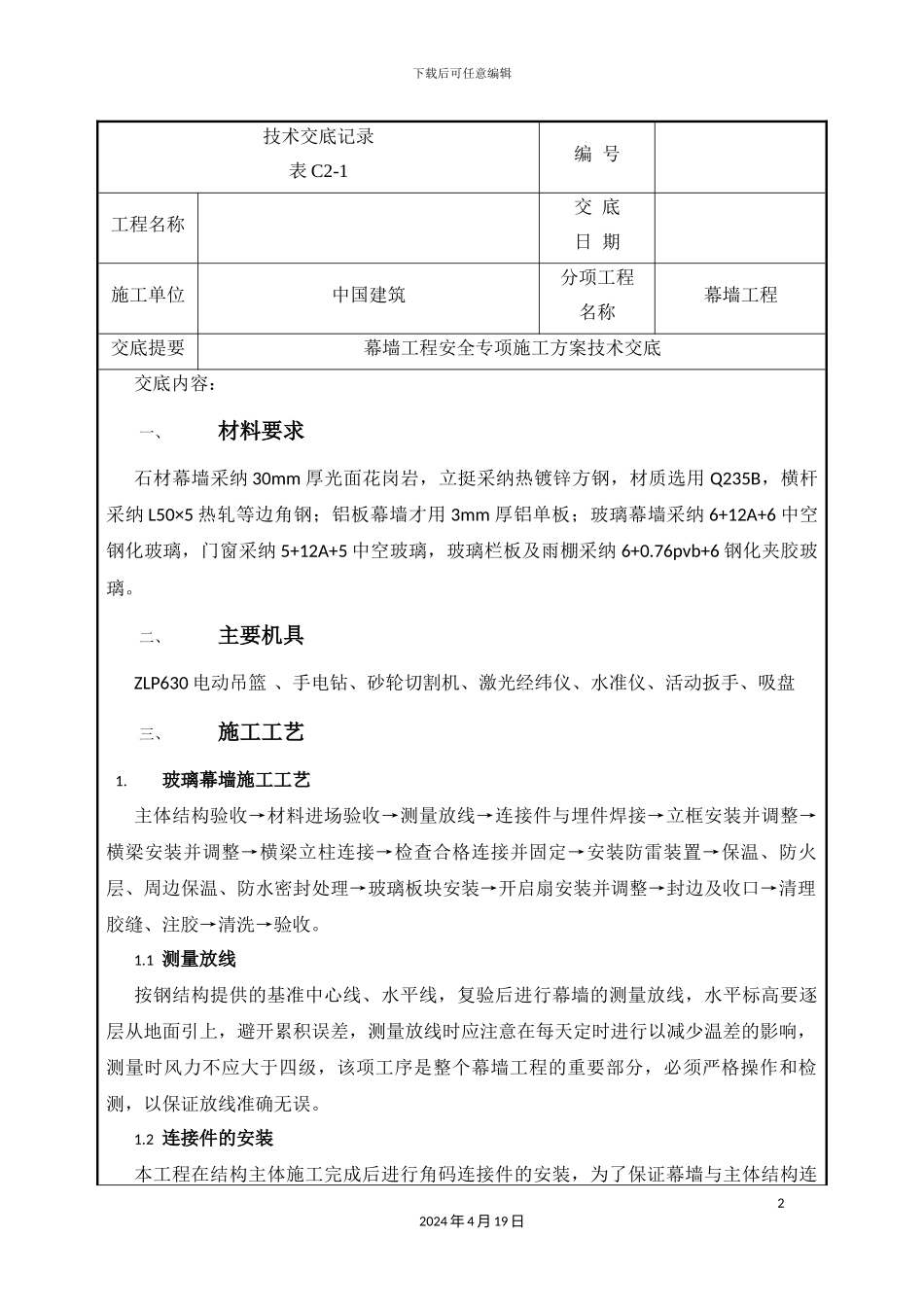

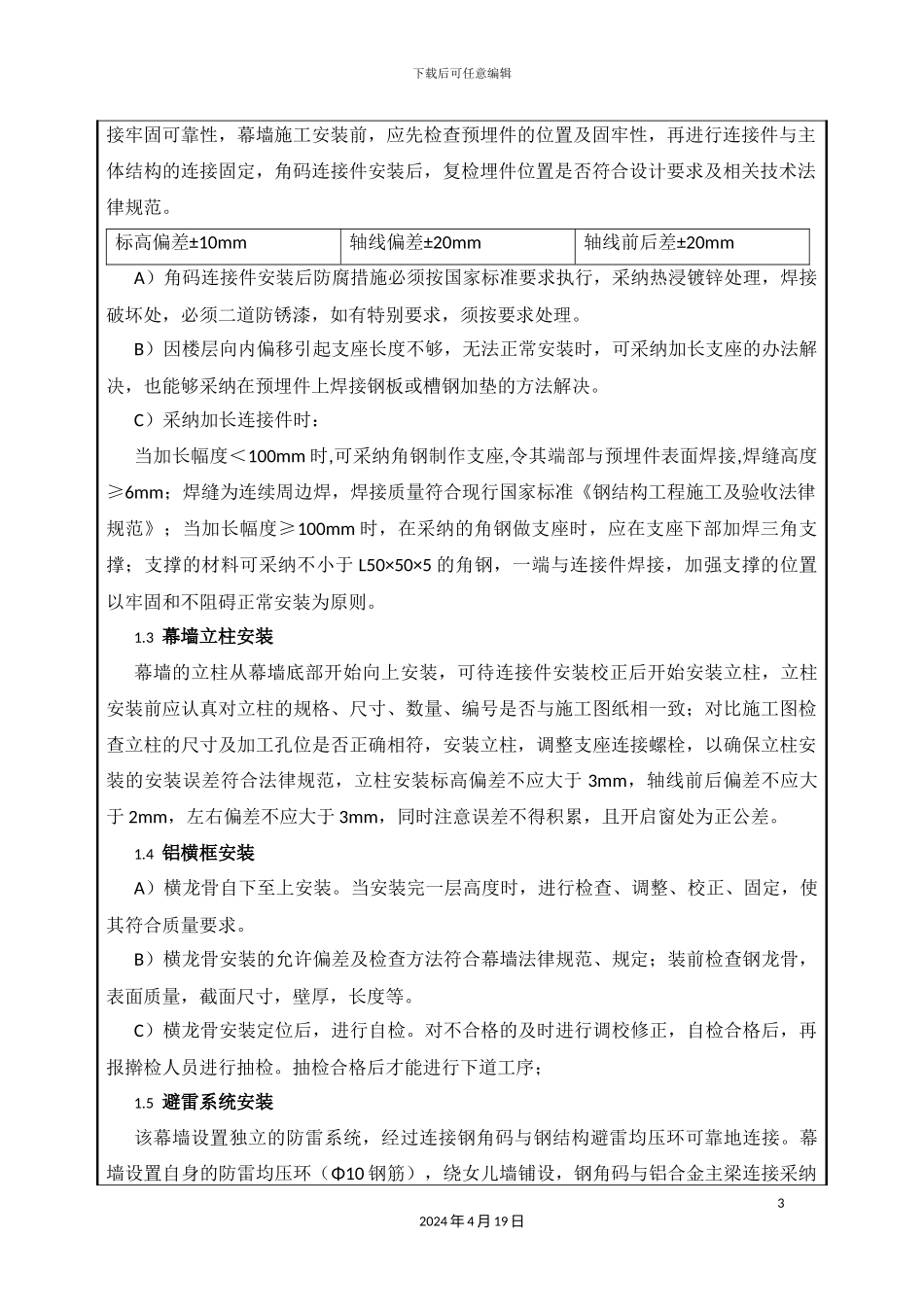

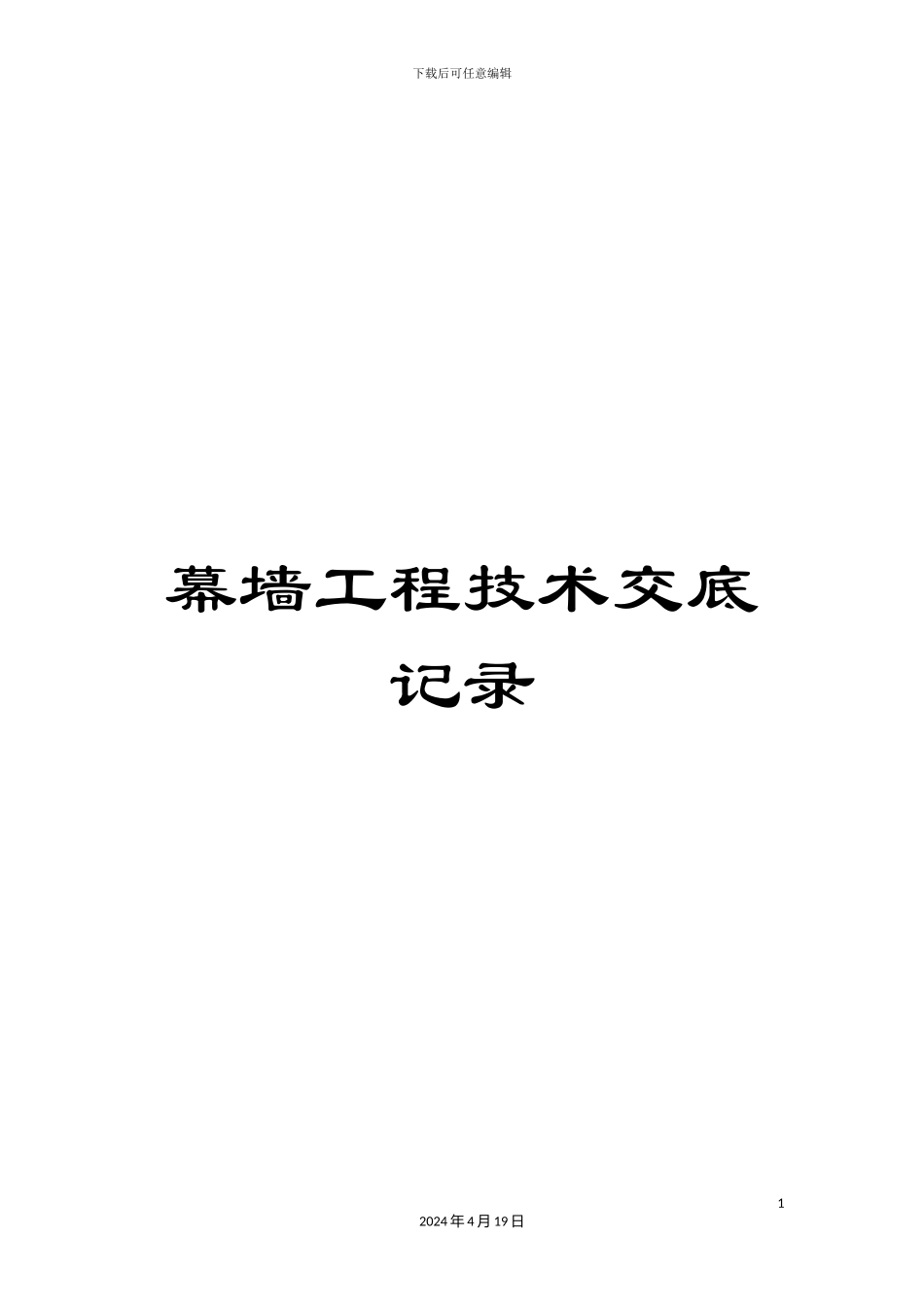

下载后可任意编辑幕墙工程技术交底记录12024 年 4 月 19 日下载后可任意编辑技术交底记录表 C2-1编 号工程名称交 底日 期施工单位中国建筑分项工程名称幕墙工程交底提要幕墙工程安全专项施工方案技术交底交底内容：一、材料要求石材幕墙采纳 30mm 厚光面花岗岩，立挺采纳热镀锌方钢，材质选用 Q235B，横杆采纳 L50×5 热轧等边角钢；铝板幕墙才用 3mm 厚铝单板；玻璃幕墙采纳 6+12A+6 中空钢化玻璃，门窗采纳 5+12A+5 中空玻璃，玻璃栏板及雨棚采纳 6+0.76pvb+6 钢化夹胶玻璃。二、主要机具ZLP630 电动吊篮 、手电钻、砂轮切割机、激光经纬仪、水准仪、活动扳手、吸盘三、施工工艺1.玻璃幕墙施工工艺主体结构验收→材料进场验收→测量放线→连接件与埋件焊接→立框安装并调整→横梁安装并调整→横梁立柱连接→检查合格连接并固定→安装防雷装置→保温、防火层、周边保温、防水密封处理→玻璃板块安装→开启扇安装并调整→封边及收口→清理胶缝、注胶→清洗→验收。1.1 测量放线按钢结构提供的基准中心线、水平线，复验后进行幕墙的测量放线，水平标高要逐层从地面引上，避开累积误差，测量放线时应注意在每天定时进行以减少温差的影响，测量时风力不应大于四级，该项工序是整个幕墙工程的重要部分，必须严格操作和检测，以保证放线准确无误。1.2 连接件的安装本工程在结构主体施工完成后进行角码连接件的安装，为了保证幕墙与主体结构连22024 年 4 月 19 日下载后可任意编辑接牢固可靠性，幕墙施工安装前，应先检查预埋件的位置及固牢性，再进行连接件与主体结构的连接固定，角码连接件安装后，复检埋件位置是否符合设计要求及相关技术法律规范。标高偏差±10mm轴线偏差±20mm轴线前后差±20mmA）角码连接件安装后防腐措施必须按国家标准要求执行，采纳热浸镀锌处理，焊接破坏处，必须二道防锈漆，如有特别要求，须按要求处理。B）因楼层向内偏移引起支座长度不够，无法正常安装时，可采纳加长支座的办法解决，也能够采纳在预埋件上焊接钢板或槽钢加垫的方法解决。C）采纳加长连接件时：当加长幅度＜100mm 时,可采纳角钢制作支座,令其端部与预埋件表面焊接,焊缝高度≥6mm；焊缝为连续周边焊，焊接质量符合现行国家标准《钢结构工程施工及验收法律规范》；当加长幅度≥100mm 时，在采纳的角钢做支座时，应在支座下部加焊三角支撑；支撑的材料可采纳不小于 L50×50×5 的角钢，一端与连接件焊接，加强支撑的位置...
