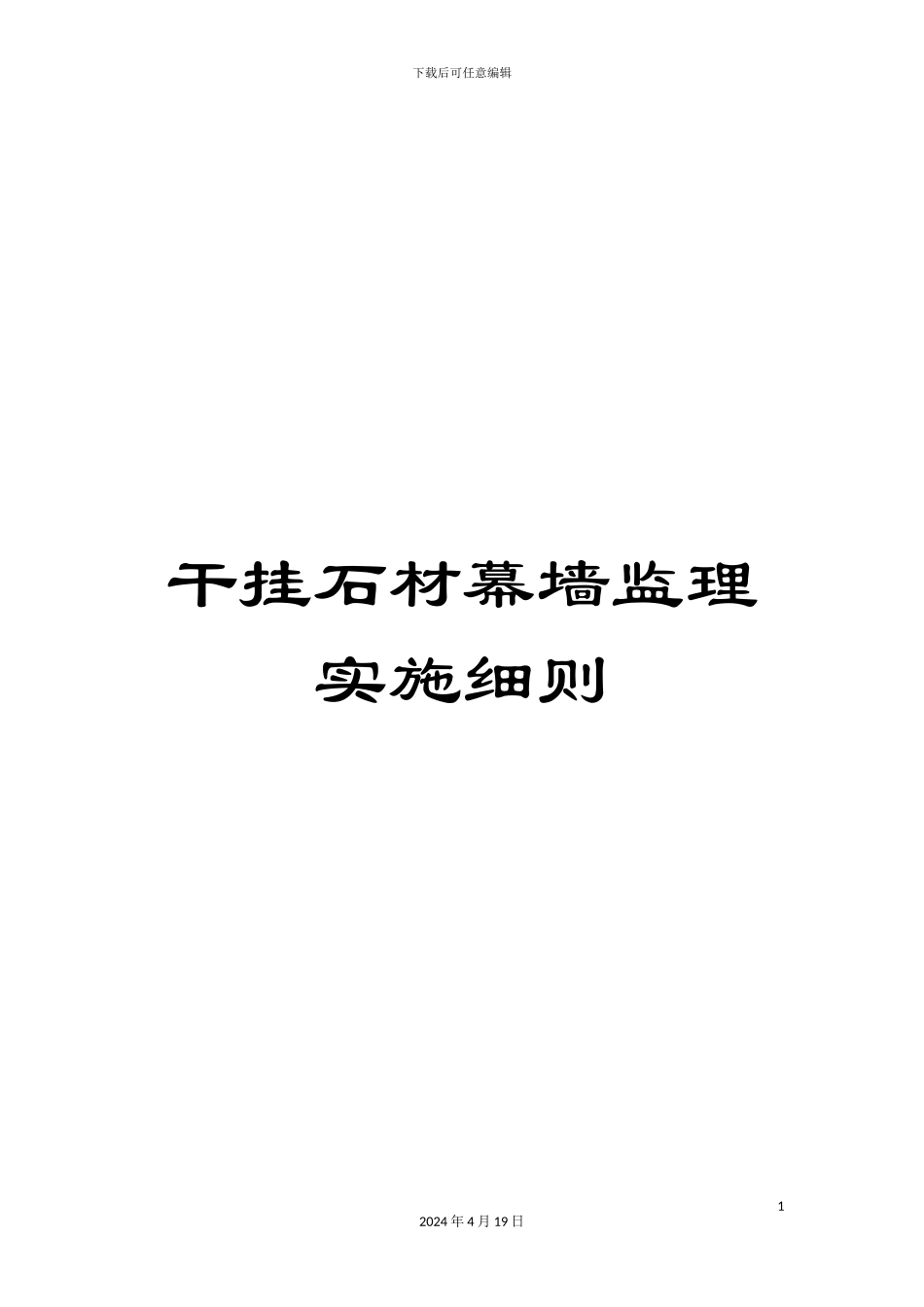

干挂石材幕墙监理实施细则

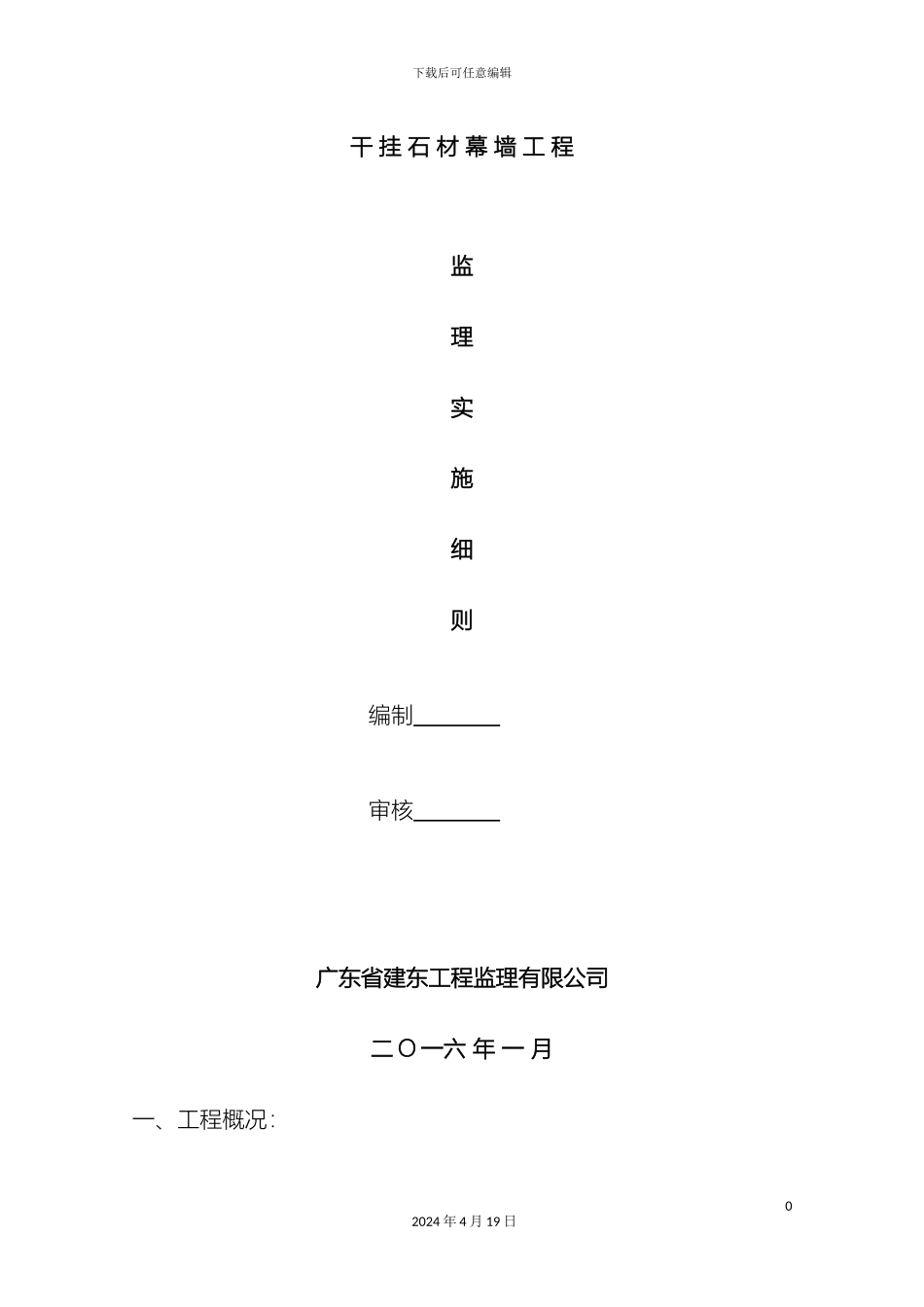

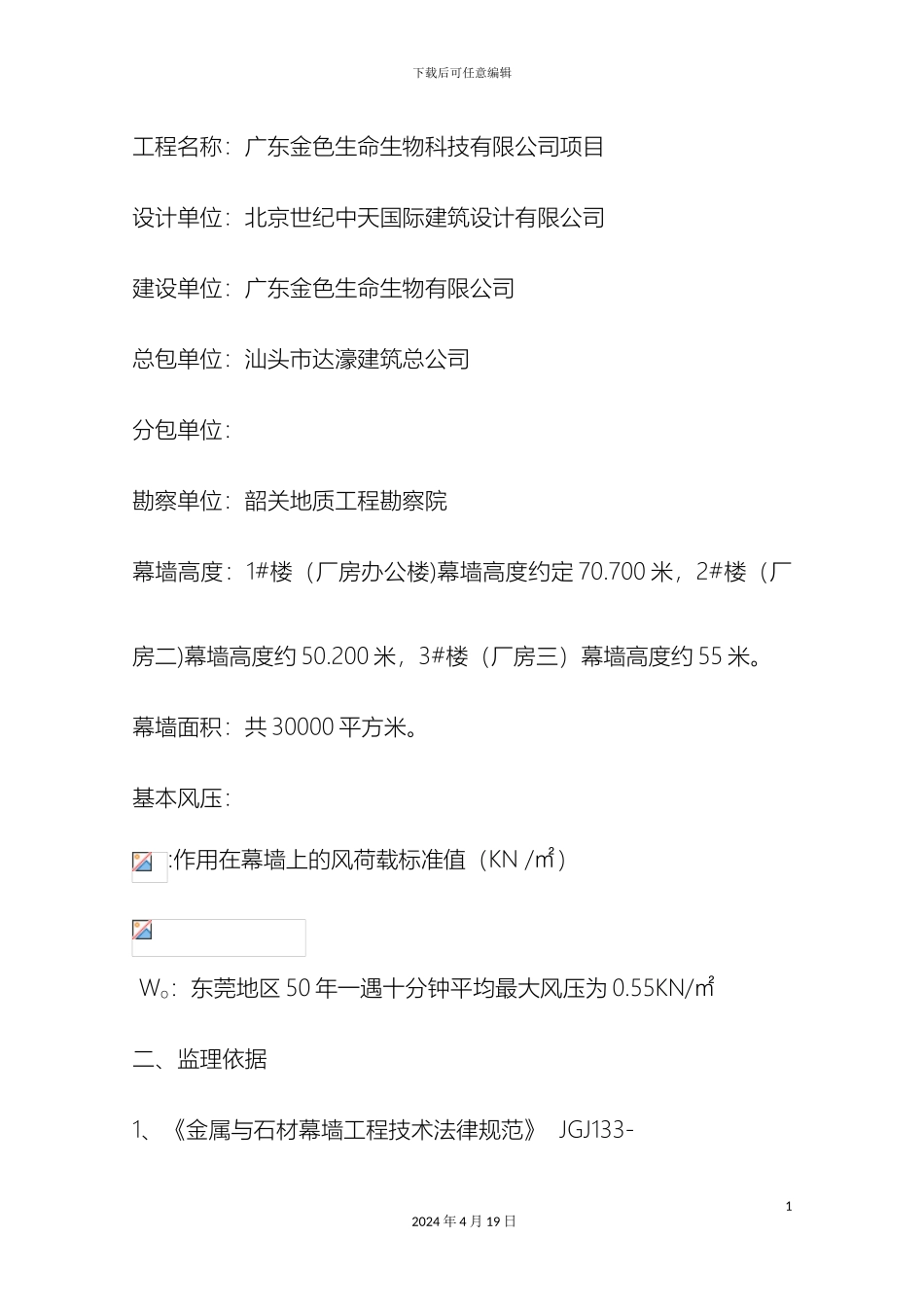

下载后可任意编辑干挂石材幕墙监理实施细则12024 年 4 月 19 日下载后可任意编辑干 挂 石 材 幕 墙 工 程监理实施细则编制 审核 广东省建东工程监理有限公司二 O 一六 年 一 月一、工程概况：02024 年 4 月 19 日下载后可任意编辑工程名称：广东金色生命生物科技有限公司项目设计单位：北京世纪中天国际建筑设计有限公司建设单位：广东金色生命生物有限公司总包单位：汕头市达濠建筑总公司分包单位：勘察单位：韶关地质工程勘察院幕墙高度：1#楼（厂房办公楼)幕墙高度约定 70.700 米，2#楼（厂房二)幕墙高度约 50.200 米，3#楼（厂房三）幕墙高度约 55 米。幕墙面积：共 30000 平方米。基本风压：:作用在幕墙上的风荷载标准值（KN /㎡） Wo：东莞地区 50 年一遇十分钟平均最大风压为 0.55KN/㎡二、监理依据1、《金属与石材幕墙工程技术法律规范》 JGJ133- 12024 年 4 月 19 日不合格修改合格同意不合格请退不 同 意 修 改后下载后可任意编辑2、《混凝土用膨胀型、扩孔型建筑锚栓》 JG160- 3、《建筑钢结构焊接技术规程》 JGJ81- 4、《干挂饰面石材及其金属挂件》 JC830.1、2- 5、《天然花岗石建筑板材》 GB/T18601- 6、《天然饰面石材术语》 GB/T13890- 7、《建筑用硅酮结构密封胶》 GB16776- 8、《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227- 9、《建筑装饰装修工程施工质量验收法律规范》 GB/50210- 三、监理工作流程图22024 年 4 月 19 日申报施工方案承包单位审批施工方案监理工程师进场原材料检验监理工程师、承包按幕墙工程的内容及工艺要求，分工序施工按工序自检、填报验单不合格合格下载后可任意编辑四、监理工作控制要点及目标值1. 对有关干挂花岗石的进场材料必须符合设计及验收法律规范要求主要验收下列材料：（必须符合国家现行产品标准和工程技术规程1）镀锌槽钢、角钢。2）螺栓紧固件及有关的配件。3）花岗石弯曲强度不小于 8Mpa，吸水率小于 0.8。4）焊条、胶结材料、密封材料。2. 角码焊接质量、骨架连接质量必须符合设计及验收规程，根据法律规范规定，建筑物高度 100 米以下，抗震设防烈度小于 7 度的32024 年 4 月 19 日监理工程师验收场检监理工程师签发质量认可书下一道工序施工下载后可任意编辑石材幕墙工程的质量要求。1）石材孔、槽的数量、深度、位置、尺寸应符合设计要求。2）幕墙主体结构的预埋件的位置、数量必须符合...
