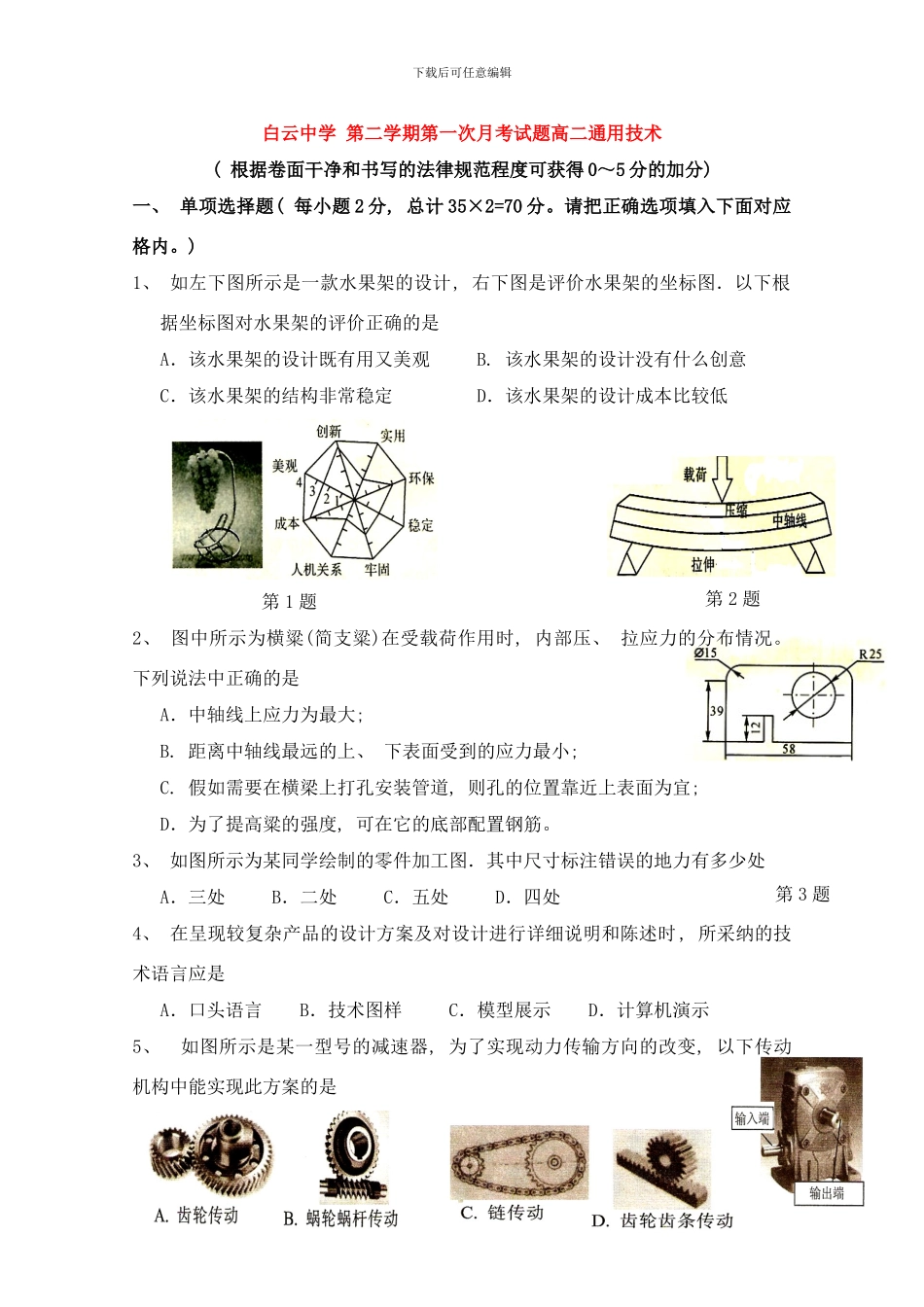

第 1 题图第 2 题图第 3 题图下载后可任意编辑白云中学 第二学期第一次月考试题高二通用技术( 根据卷面干净和书写的法律规范程度可获得 0～5 分的加分) 一、 单项选择题( 每小题 2 分, 总计 35×2=70 分
请把正确选项填入下面对应格内
) 1、 如左下图所示是一款水果架的设计, 右下图是评价水果架的坐标图．以下根据坐标图对水果架的评价正确的是A．该水果架的设计既有用又美观 B
该水果架的设计没有什么创意C．该水果架的结构非常稳定 D．该水果架的设计成本比较低 2、 图中所示为横粱(简支粱)在受载荷作用时, 内部压、 拉应力的分布情况
下列说法中正确的是A．中轴线上应力为最大; B
距离中轴线最远的上、 下表面受到的应力最小; C
假如需要在横梁上打孔安装管道, 则孔的位置靠近上表面为宜; D．为了提高粱的强度, 可在它的底部配置钢筋

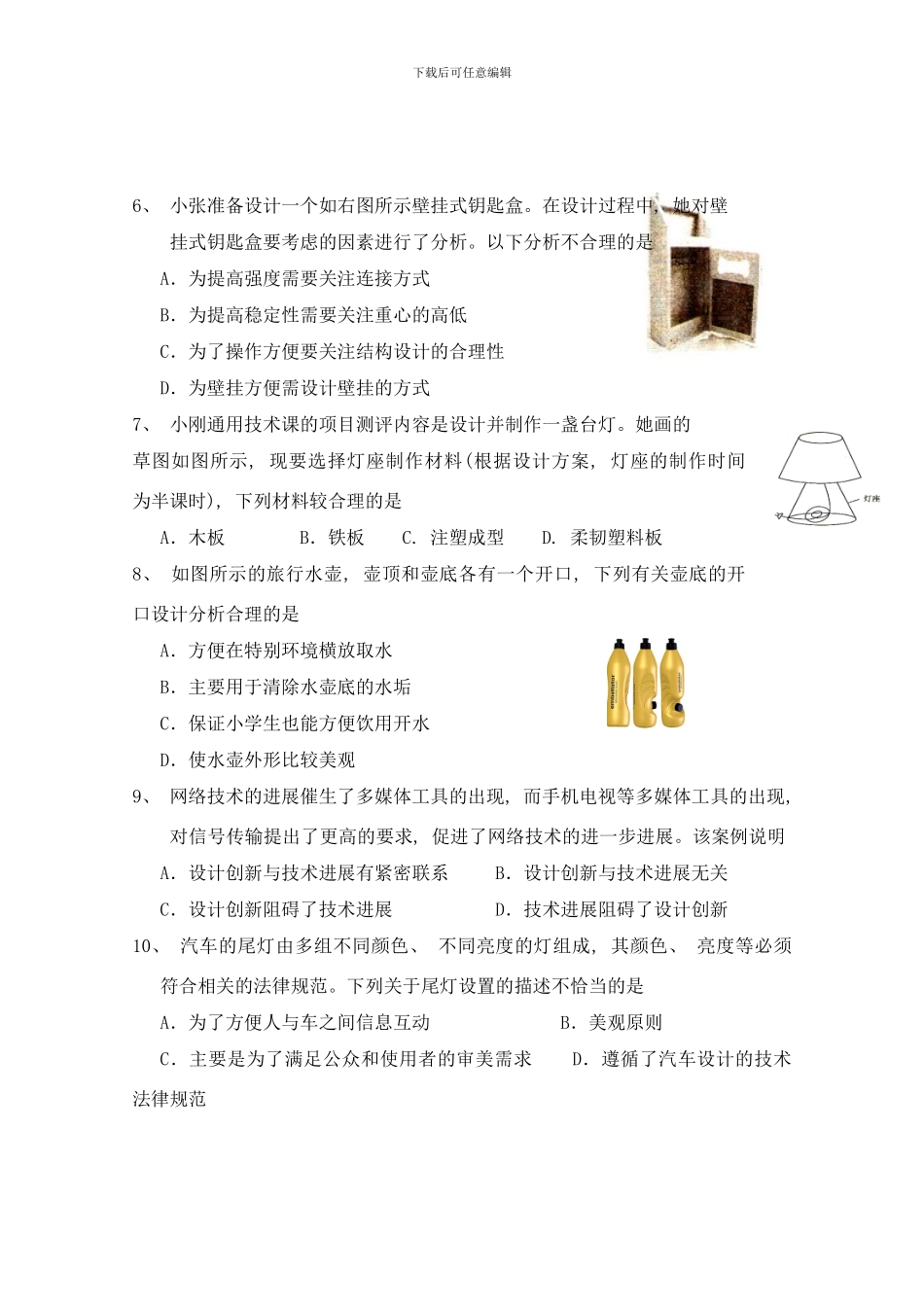

3、 如图所示为某同学绘制的零件加工图．其中尺寸标注错误的地力有多少处A．三处 B．二处 C．五处 D．四处4、 在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时, 所采纳的技术语言应是 A．口头语言 B．技术图样 C．模型展示 D．计算机演示5、 如图所示是某一型号的减速器, 为了实现动力传输方向的改变, 以下传动机构中能实现此方案的是 下载后可任意编辑6、 小张准备设计一个如右图所示壁挂式钥匙盒
在设计过程中, 她对壁挂式钥匙盒要考虑的因素进行了分析
以下分析不合理的是 A．为提高强度需要关注连接方式B．为提高稳定性需要关注重心的高低C．为了操作方便要关注结构设计的合理性D．为壁挂方便需设计壁挂的方式7、 小刚通用技术课的项目测评内容是设计并制作一盏台灯
她画的草图如图所示, 现要选择灯座制作材料(根据设计方案, 灯座的制作时间为半课时), 下列材料较合理的是 A．木板 B．铁板 C
注塑成型 D
