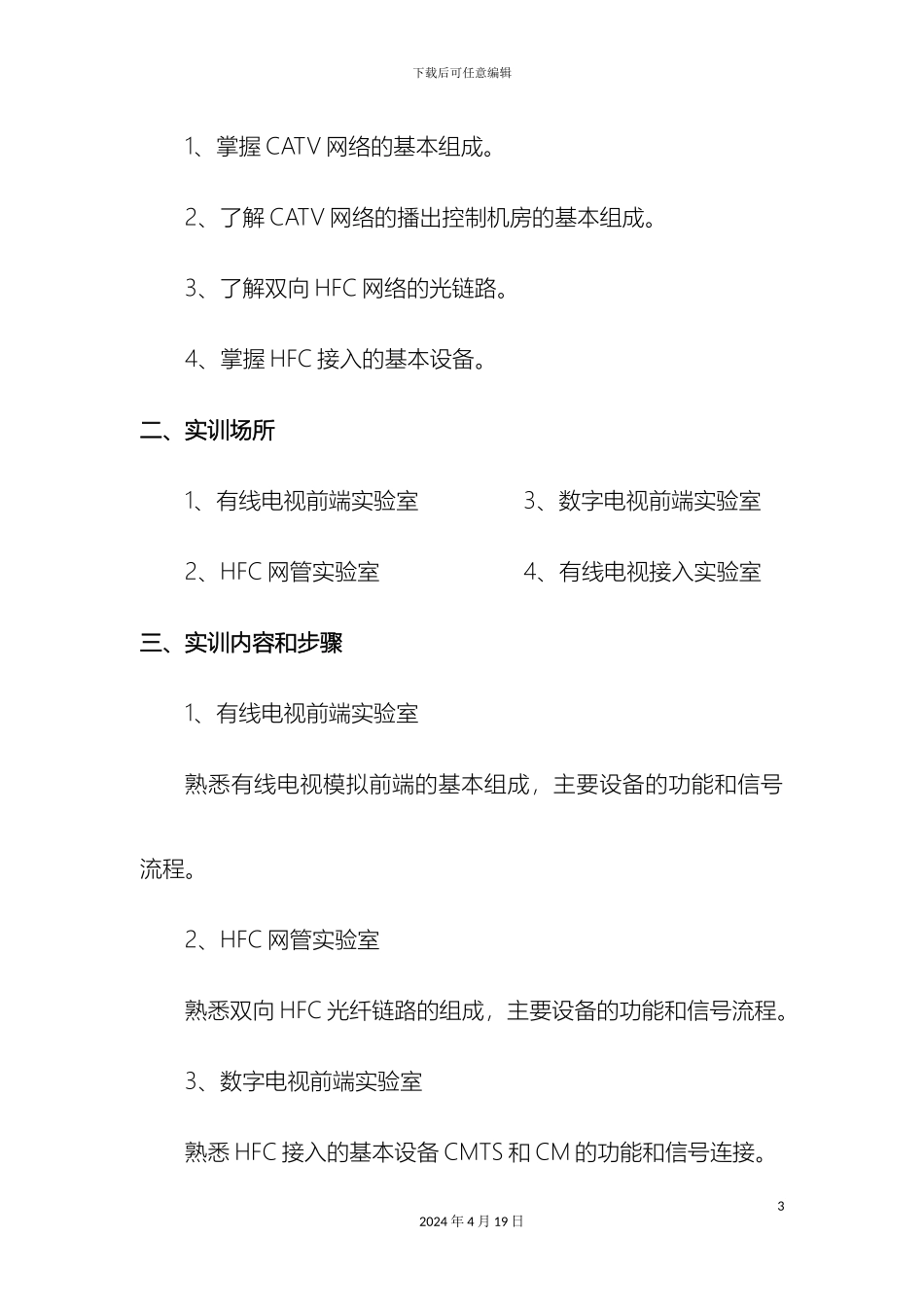

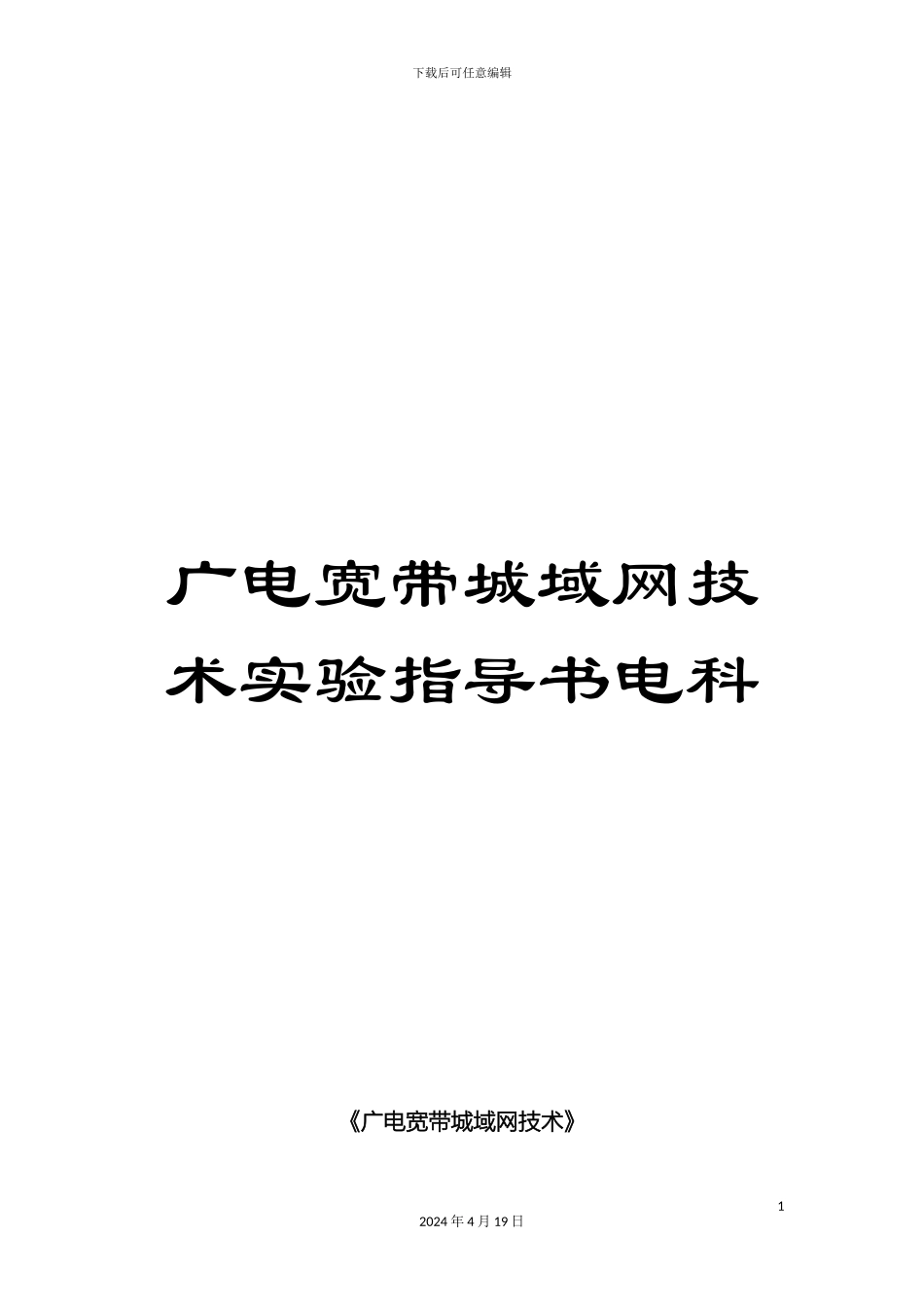

下载后可任意编辑广电宽带城域网技术实验指导书电科《广电宽带城域网技术》12024 年 4 月 19 日下载后可任意编辑实验指导书（电科版）陈柏年 编浙江传媒学院电子信息学院 6 月实验一 有线电视网络认知见习（3 学时）一、目的与要求22024 年 4 月 19 日下载后可任意编辑1、掌握 CATV 网络的基本组成。2、了解 CATV 网络的播出控制机房的基本组成。3、了解双向 HFC 网络的光链路。4、掌握 HFC 接入的基本设备。二、实训场所1、有线电视前端实验室2、HFC 网管实验室3、数字电视前端实验室4、有线电视接入实验室三、实训内容和步骤1、有线电视前端实验室熟悉有线电视模拟前端的基本组成，主要设备的功能和信号流程。2、HFC 网管实验室熟悉双向 HFC 光纤链路的组成，主要设备的功能和信号流程。3、数字电视前端实验室熟悉 HFC 接入的基本设备 CMTS 和 CM 的功能和信号连接。32024 年 4 月 19 日下载后可任意编辑四、实验报告及要求1、画出有线电视模拟前端的组成框图，简要说明主要设备的功能。2、画出双向 HFC 光纤链路的组成框图，简要说明光发射机和光工作站的功能。3、画出双向 HFC 简要框图，简要说明 CMTS 和 CM 的功能。五、课前预习和课后思考1、课前预习：有关有线电视课程和 HFC 网络的知识要点。2、课后思考：进一步归纳总结 HFC 网络的主要特点。实验二 数字电视前端实验（3 学时）一、 实验目的1、熟悉有线数字电视前端的基本设备组成和配置连接。2、掌握复用器及网管系统的操作与应用，了解 PSI 信息的结构、 PID 再映射等相关内容。42024 年 4 月 19 日下载后可任意编辑3、掌握 CAS 系统加解扰、加解密的原理。4、了解 EPG 系统的操作与应用，SI 信息中主要表的原理与作用。二、 实验设备1、 数字卫星接收机2、 MPEG-2 编码器3、 复用器4、 加扰器5、 服务器 6、 混合器 7、 数字电视机顶盒8、 监视器三、 实验原理（一）有线数字电视系统前端实验室的设备有线数字电视前端系统主要由信源编码压缩、码流复用、信道编码、QAM 调制、网络传输及接收等几部分组成。编码及复用模拟图像和伴音经过取样、量化、编码成为基本码流( ES ) , 经过压缩成为传送码流( TS ) , 再进行复用、调制和传输。一般，从52024 年 4 月 19 日下载后可任意编辑信号流程来看，有线数字电视前端播出系统可分为信号输入、信号处理、信号输出及系统管理四个部分。 ...
