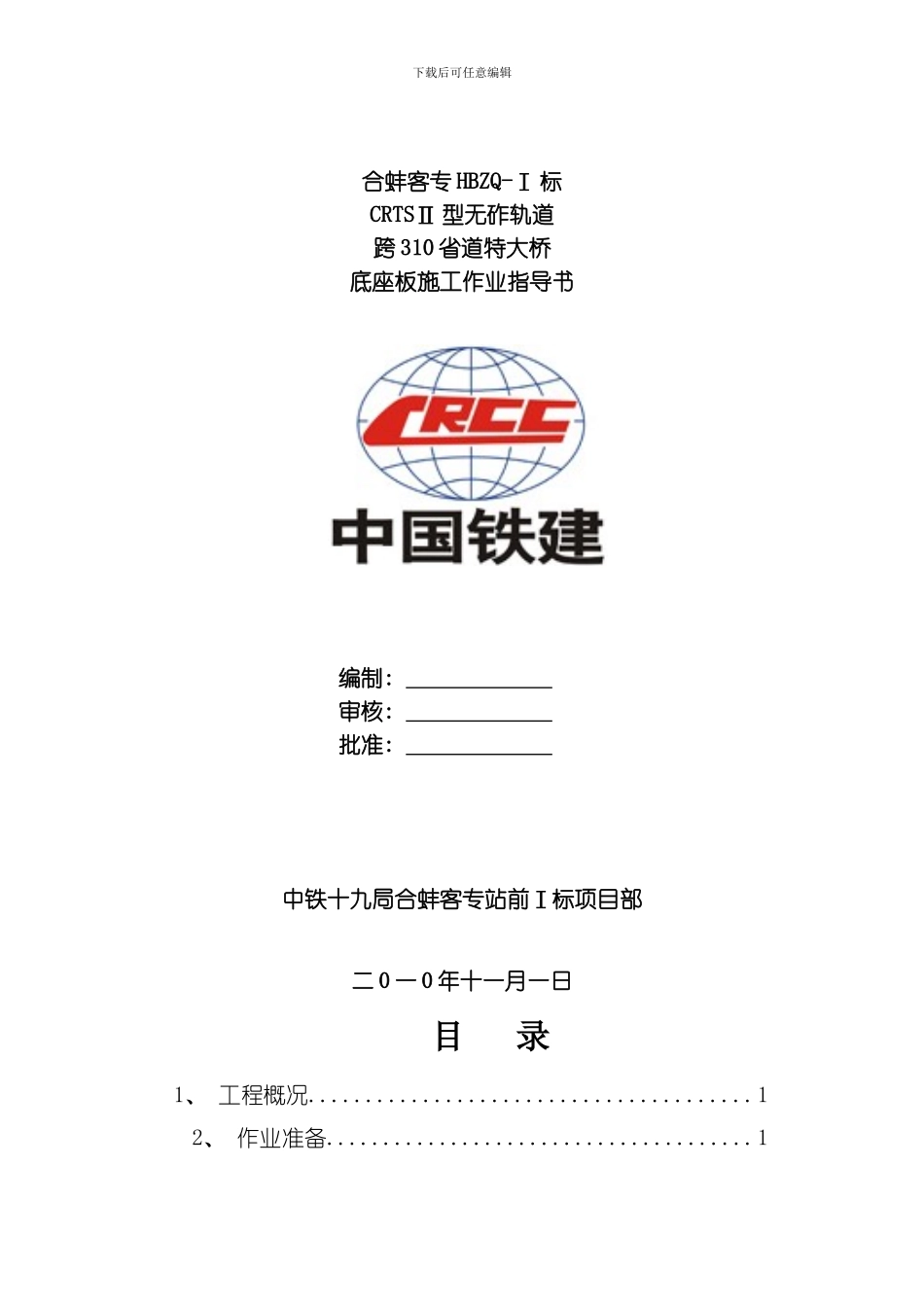

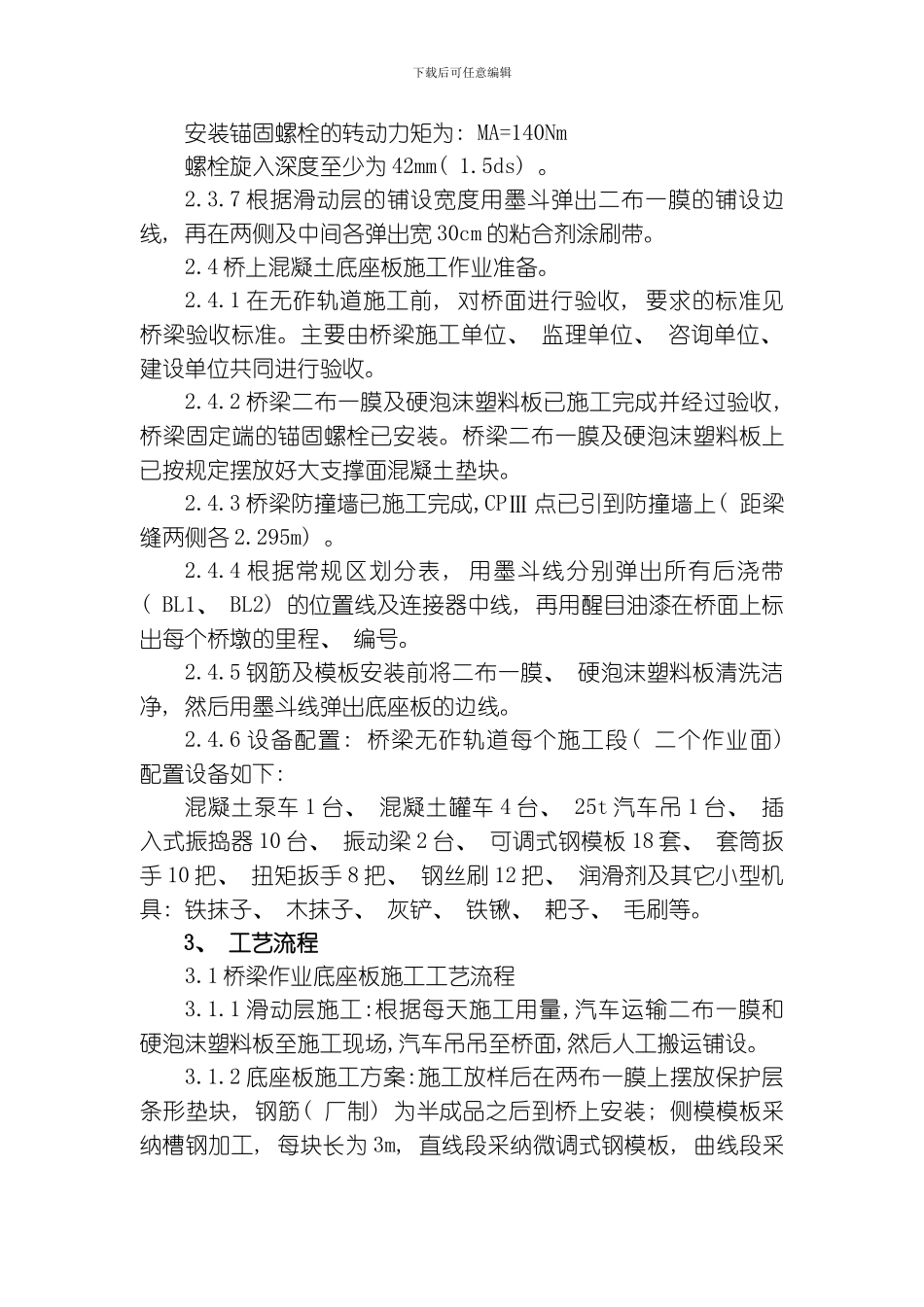

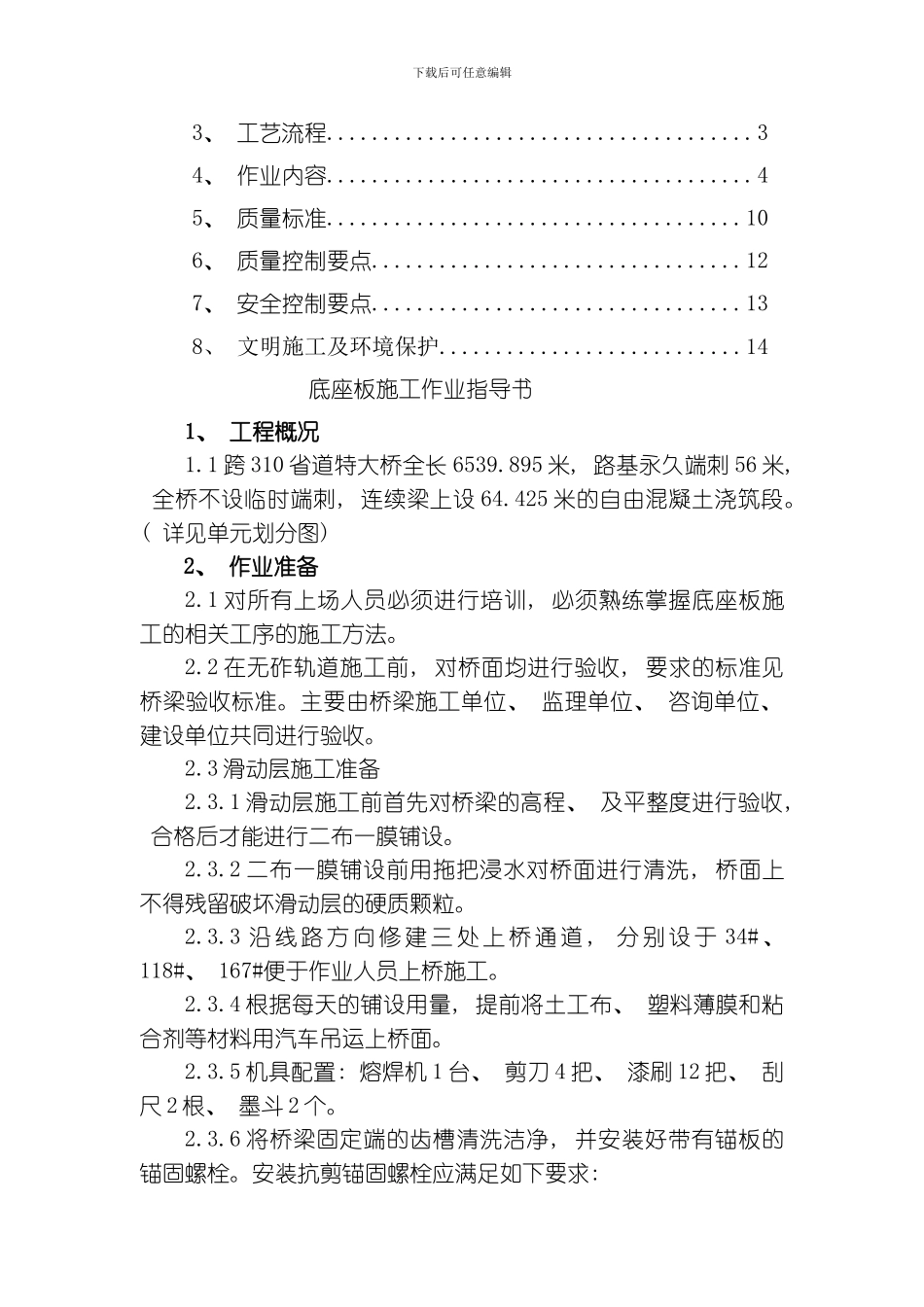

下载后可任意编辑合蚌客专 HBZQ-Ⅰ 标CRTSⅡ 型无砟轨道跨 310 省道特大桥底座板施工作业指导书编制: 审核: 批准: 中铁十九局合蚌客专站前Ⅰ标项目部二 0 一 0 年十一月一日目 录1、 工程概况.......................................12、 作业准备......................................1下载后可任意编辑3、 工艺流程......................................34、 作业内容......................................45、 质量标准.....................................106、 质量控制要点.................................127、 安全控制要点.................................138、 文明施工及环境保护...........................14底座板施工作业指导书1、 工程概况1.1 跨 310 省道特大桥全长 6539.895 米, 路基永久端刺 56 米, 全桥不设临时端刺, 连续梁上设 64.425 米的自由混凝土浇筑段。( 详见单元划分图) 2、 作业准备2.1 对所有上场人员必须进行培训, 必须熟练掌握底座板施工的相关工序的施工方法。2.2 在无砟轨道施工前, 对桥面均进行验收, 要求的标准见桥梁验收标准。主要由桥梁施工单位、 监理单位、 咨询单位、 建设单位共同进行验收。2.3 滑动层施工准备2.3.1 滑动层施工前首先对桥梁的高程、 及平整度进行验收, 合格后才能进行二布一膜铺设。2.3.2 二布一膜铺设前用拖把浸水对桥面进行清洗, 桥面上不得残留破坏滑动层的硬质颗粒。2.3.3 沿 线 路 方 向 修 建 三 处 上 桥 通 道 , 分 别 设 于 34# 、 118#、 167#便于作业人员上桥施工。2.3.4 根据每天的铺设用量, 提前将土工布、 塑料薄膜和粘合剂等材料用汽车吊运上桥面。2.3.5 机具配置: 熔焊机 1 台、 剪刀 4 把、 漆刷 12 把、 刮尺 2 根、 墨斗 2 个。2.3.6 将桥梁固定端的齿槽清洗洁净, 并安装好带有锚板的锚固螺栓。安装抗剪锚固螺栓应满足如下要求: 下载后可任意编辑安装锚固螺栓的转动力矩为: MA=140Nm螺栓旋入深度至少为 42mm( 1.5ds) 。2.3.7 根据滑动层的铺设宽度用墨斗弹出二布一膜的铺设边线, 再在两侧及中间各弹出宽 30cm 的粘合剂涂刷带。2.4 桥上混凝土底座板施工作业准备。2.4.1 在无砟轨道施工前, 对桥面进行验收, 要求的标准见桥梁验收标准。主要由桥梁施工单位、 监理单位、 咨询单位、 建设单位共同进行验收。2.4.2 桥梁二布一膜及硬泡...
