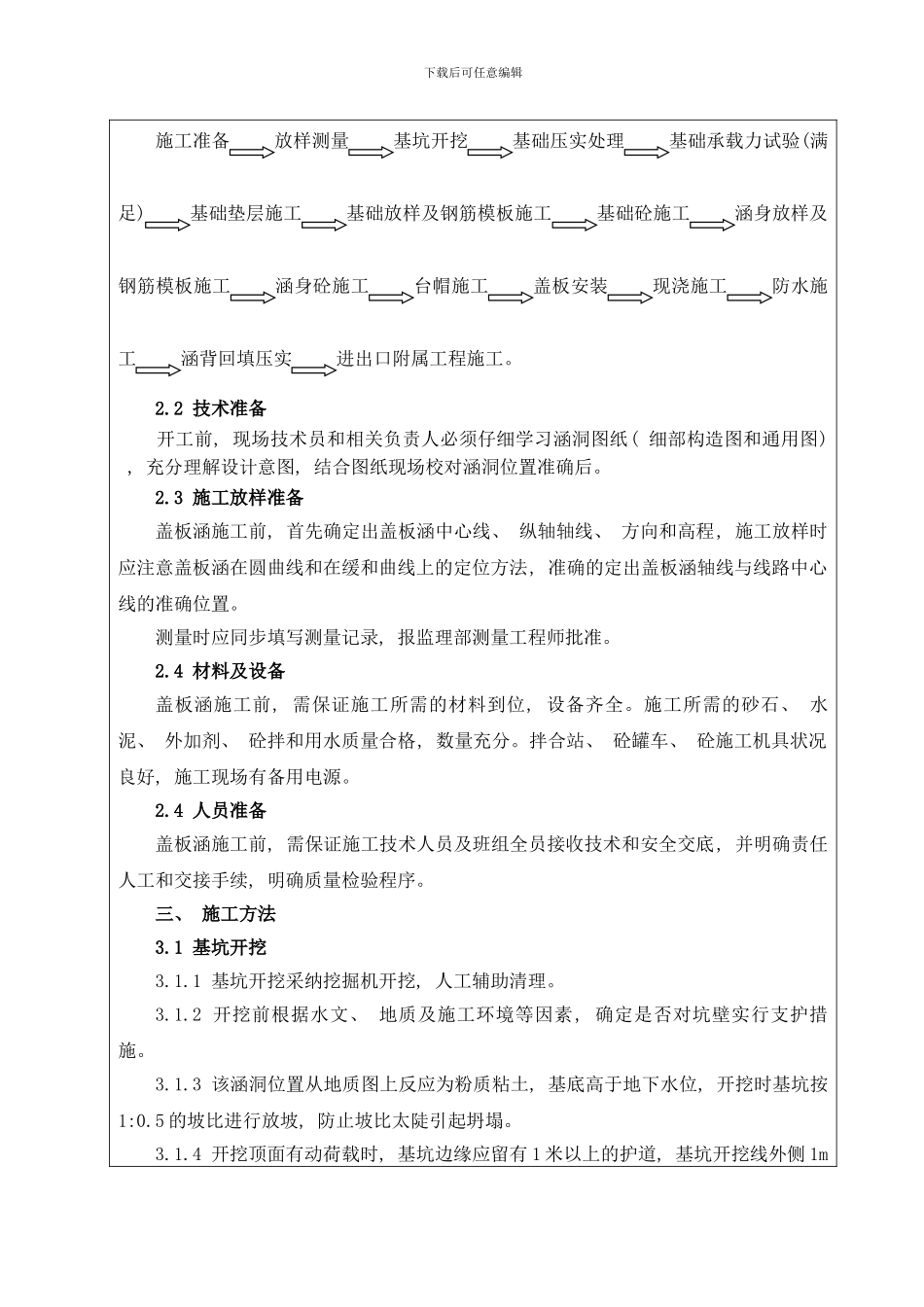

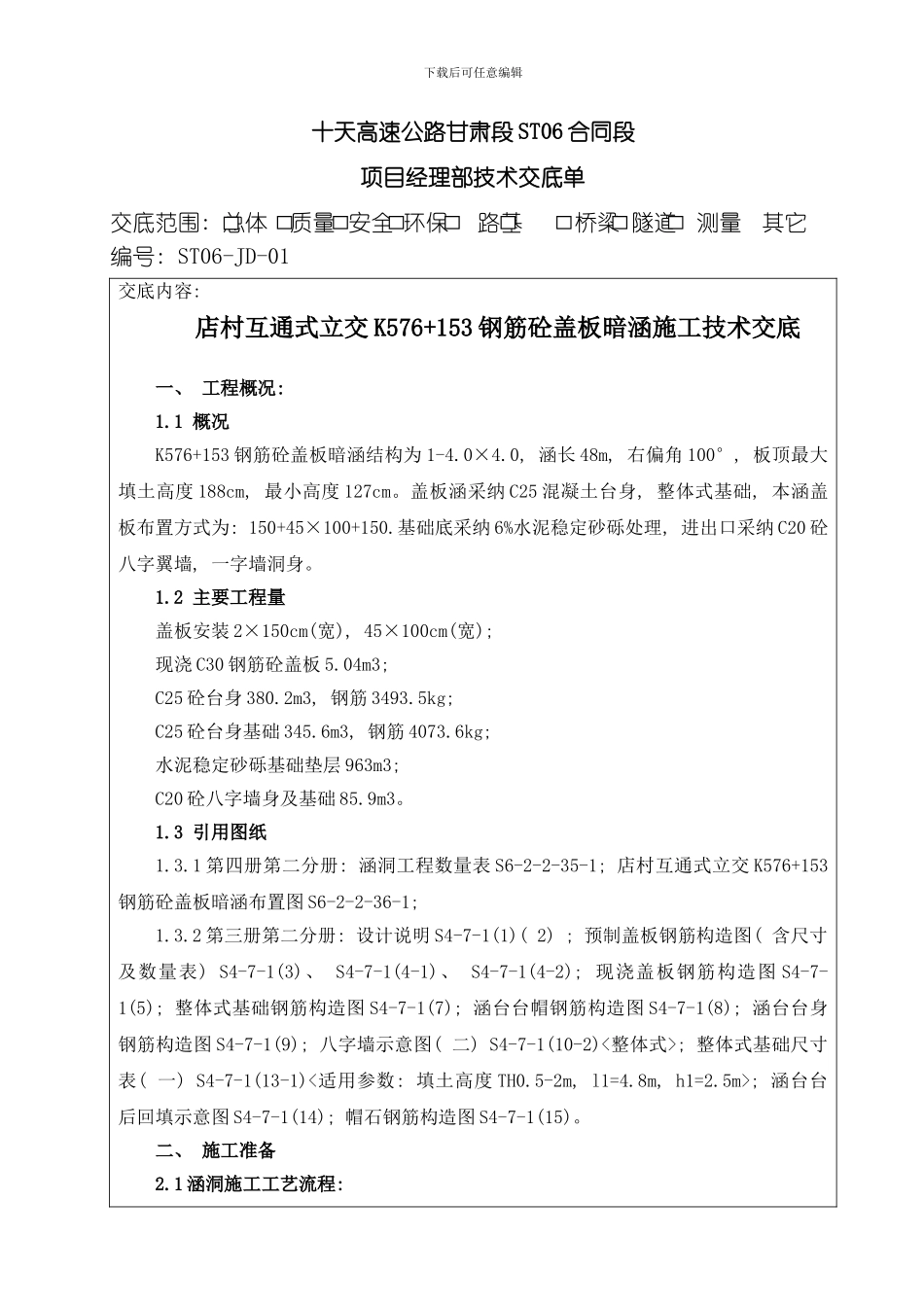

下载后可任意编辑十天高速公路甘肃段 ST06 合同段项目经理部技术交底单交底范围: 总体 质量 安全 环保 路基桥梁 隧道测量其它 编号: ST06-JD-01交底内容: 店村互通式立交 K576+153 钢筋砼盖板暗涵施工技术交底 一、 工程概况: 1.1 概况K576+153 钢筋砼盖板暗涵结构为 1-4.0×4.0, 涵长 48m, 右偏角 100°, 板顶最大填土高度 188cm, 最小高度 127cm。盖板涵采纳 C25 混凝土台身, 整体式基础, 本涵盖板布置方式为: 150+45×100+150.基础底采纳 6%水泥稳定砂砾处理, 进出口采纳 C20 砼八字翼墙, 一字墙洞身。1.2 主要工程量盖板安装 2×150cm(宽), 45×100cm(宽); 现浇 C30 钢筋砼盖板 5.04m3; C25 砼台身 380.2m3, 钢筋 3493.5kg; C25 砼台身基础 345.6m3, 钢筋 4073.6kg; 水泥稳定砂砾基础垫层 963m3; C20 砼八字墙身及基础 85.9m3。1.3 引用图纸1.3.1 第四册第二分册: 涵洞工程数量表 S6-2-2-35-1; 店村互通式立交 K576+153钢筋砼盖板暗涵布置图 S6-2-2-36-1; 1.3.2 第三册第二分册: 设计说明 S4-7-1(1)( 2) ; 预制盖板钢筋构造图( 含尺寸及数量表) S4-7-1(3)、 S4-7-1(4-1)、 S4-7-1(4-2); 现浇盖板钢筋构造图 S4-7-1(5); 整体式基础钢筋构造图 S4-7-1(7); 涵台台帽钢筋构造图 S4-7-1(8); 涵台台身钢筋构造图 S4-7-1(9); 八字墙示意图( 二) S4-7-1(10-2)<整体式>; 整体式基础尺寸表( 一) S4-7-1(13-1)<适用参数: 填土高度 TH0.5-2m, l1=4.8m, h1=2.5m>; 涵台台后回填示意图 S4-7-1(14); 帽石钢筋构造图 S4-7-1(15)。二、 施工准备2.1 涵洞施工工艺流程: 下载后可任意编辑施工准备放样测量基坑开挖基础压实处理基础承载力试验(满足)基础垫层施工基础放样及钢筋模板施工基础砼施工涵身放样及钢筋模板施工涵身砼施工台帽施工盖板安装现浇施工防水施工涵背回填压实进出口附属工程施工。 2.2 技术准备 开工前, 现场技术员和相关负责人必须仔细学习涵洞图纸( 细部构造图和通用图) , 充分理解设计意图, 结合图纸现场校对涵洞位置准确后。2.3 施工放样准备盖板涵施工前, 首先确定出盖板涵中心线、 纵轴轴线、 方向和高程, 施工放样时应注意盖板涵在圆曲线和在缓和曲线上的定位方法, 准确的定出盖板涵轴线与线路中心线的准确位置。 测量时应同步填写测量记录, 报监理部测量工程师批准。2.4 材料及设备盖板涵施工前, 需保证施工...
