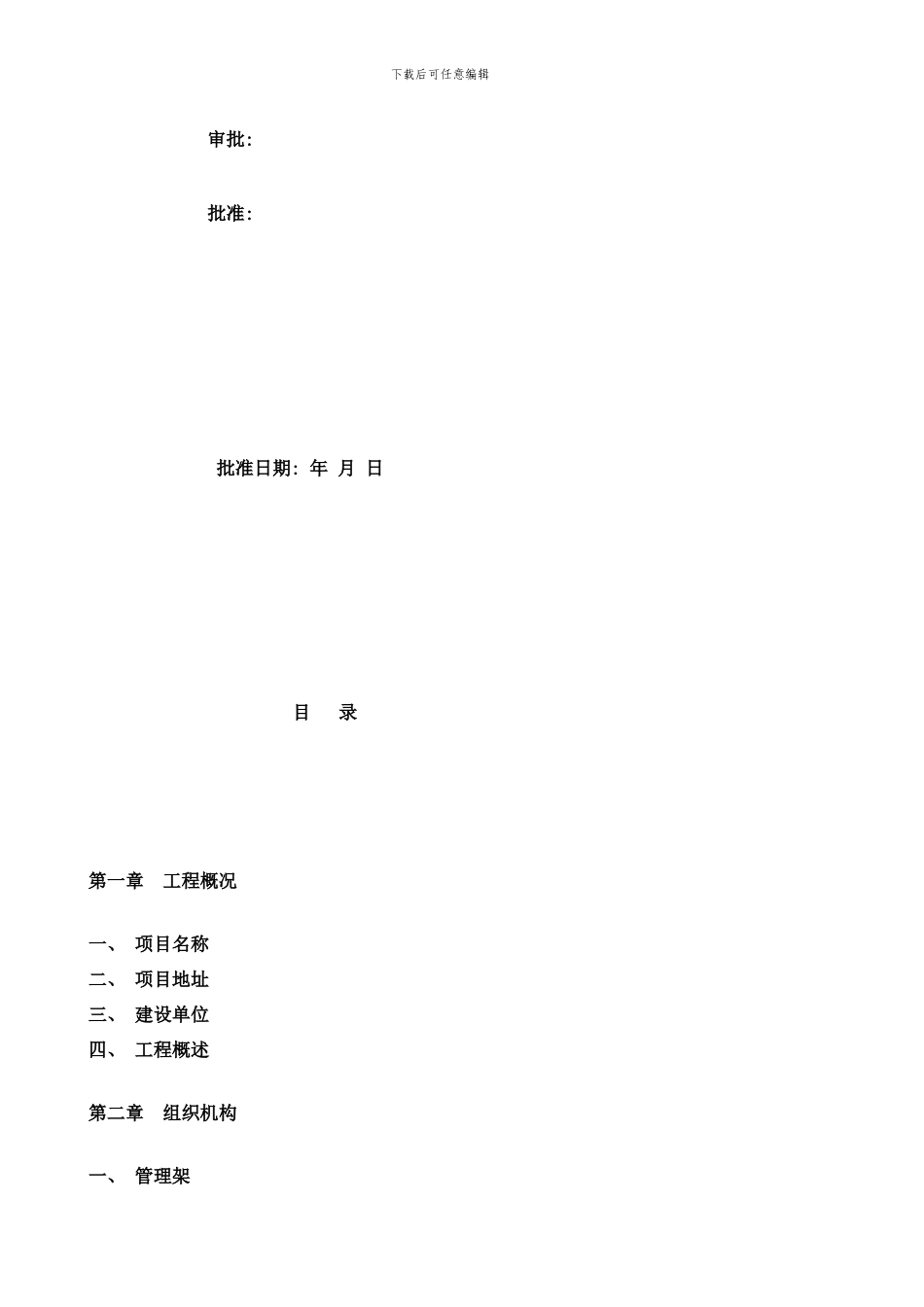

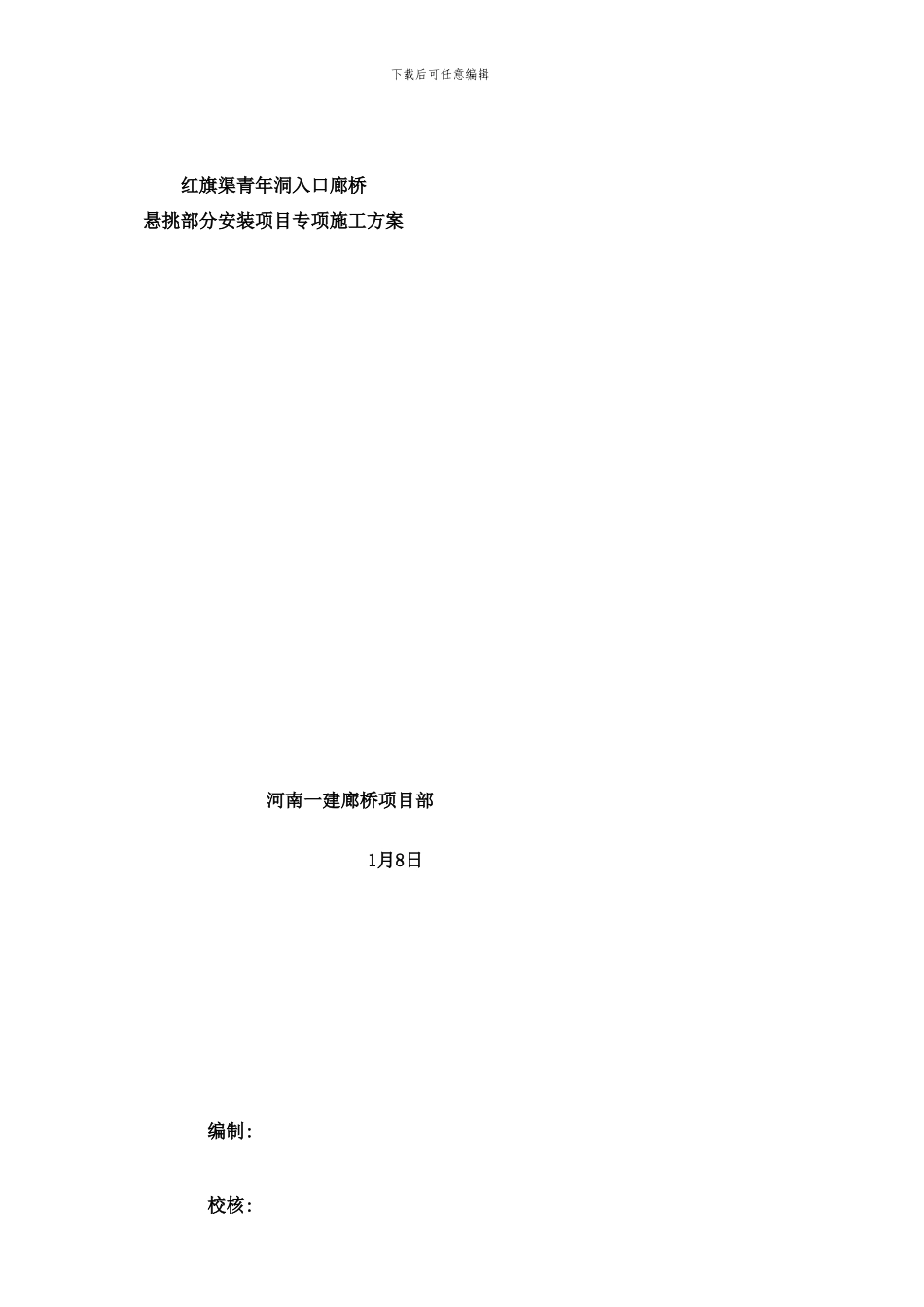

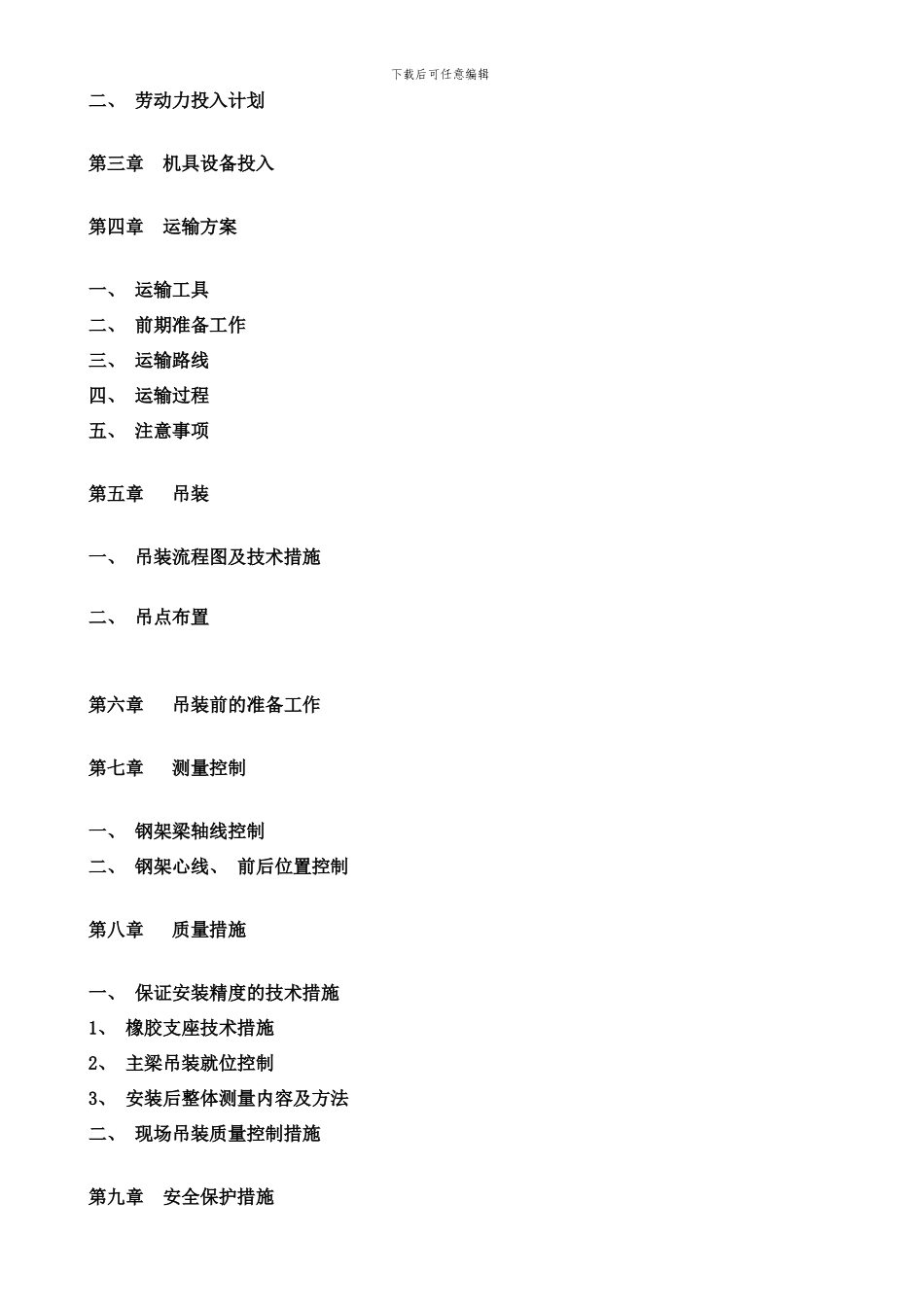

下载后可任意编辑红旗渠青年洞入口廊桥 悬挑部分安装项目专项施工方案河南一建廊桥项目部 1月8日编制: 校核: 下载后可任意编辑审批: 批准: 批准日期: 年 月 日目 录第一章 工程概况一、 项目名称二、 项目地址三、 建设单位四、 工程概述第二章 组织机构一、 管理架下载后可任意编辑二、 劳动力投入计划第三章 机具设备投入第四章 运输方案一、 运输工具二、 前期准备工作三、 运输路线四、 运输过程五、 注意事项第五章 吊装一、 吊装流程图及技术措施二、 吊点布置第六章 吊装前的准备工作第七章 测量控制一、 钢架梁轴线控制二、 钢架心线、 前后位置控制第八章 质量措施一、 保证安装精度的技术措施1、 橡胶支座技术措施2、 主梁吊装就位控制3、 安装后整体测量内容及方法二、 现场吊装质量控制措施第九章 安全保护措施下载后可任意编辑第十章 安全文明施工十一章 吊装安全应急预案一、 应急组织机构二、 职权分工三、 应急预案的实施四、 预防措施第十二章 交通疏导错误! 未定义书签。本吊装方案发生的吊装 机械费用由项目建设方承担 编制依据 1、 《起重机设计手册》 铁道部出版社 2、 《起重吊运指挥信号》 GB 5082-85 根据施工组织设计, 钢结构桥梁均采纳汽车吊吊装。下载后可任意编辑第一章 工程概况一、 项目名称红旗渠青年洞入口廊桥悬挑部分安装项目二、 项目地址络丝潭景区停车场。三、 建设单位林虑山风景名胜区管委会。四、 工程概述一． 林州林虑山风景名胜区管委会在红旗渠青年洞入口游客中心拟建一条飘飞的丝带状观光钢桥, 从停车场自下盘绕而上, 本部分悬挑为廊桥工程施工难度和安装难度最难部分, 钻孔灌注桩基础, 钢管混凝土柱, 钢结构主梁箱梁。主梁截面为 1200*400*28 箱型*2, 平面拱高 10 米, 次梁为 400*400H 型钢, 龙骨为200*100*5 方管, 桥面满铺 6mm 花纹钢板, 悬挑北临漳河在悬崖上拐弯形成一个半径达 19 米, 116 度角( 未包括直段角度) , 弧形总长 46 米( 包括 4 米的直段) , 直线跨度 37 米, 重 130 吨的弧形临空悬挑观光廊桥, 桥下内侧是红旗渠支渠, 外侧是临河悬崖, 位置在漳河河面上约 50 米, 地形特别, 可供架设安装用吊车作业的空间非常有限, 给安装该部分工程增加了极大难度和安全隐患, 吊装难度极大。该悬挑钢桥左端( 西头) 支撑在 G08—G09 钢管柱( 2*D1000*36MM) 上, 柱底标高-6...
