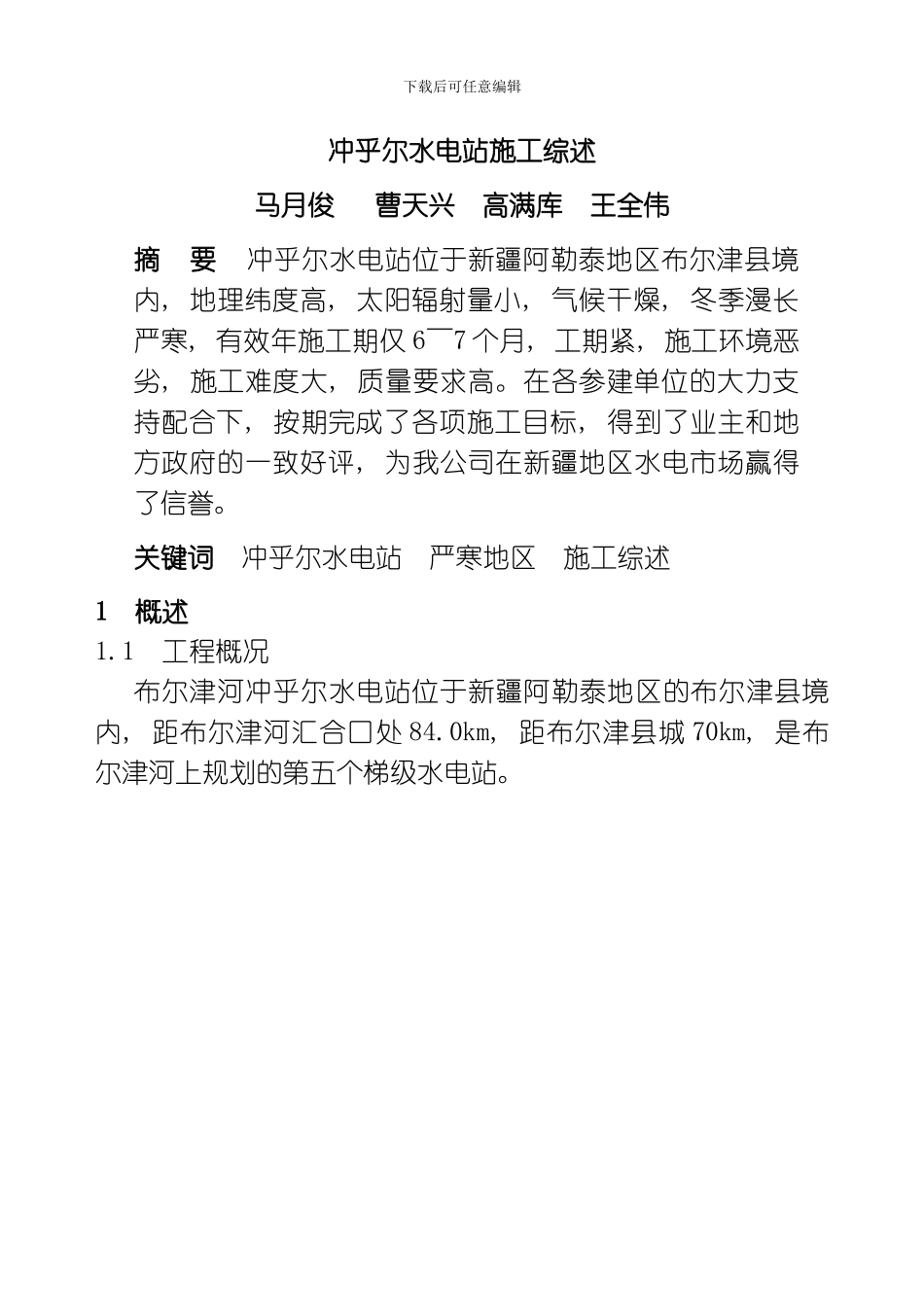

下载后可任意编辑冲乎尔水电站施工综述马月俊 曹天兴 高满库 王全伟摘 要 冲乎尔水电站位于新疆阿勒泰地区布尔津县境内, 地理纬度高, 太阳辐射量小, 气候干燥, 冬季漫长严寒, 有效年施工期仅 6～7 个月, 工期紧, 施工环境恶劣, 施工难度大, 质量要求高。在各参建单位的大力支持配合下, 按期完成了各项施工目标, 得到了业主和地方政府的一致好评, 为我公司在新疆地区水电市场赢得了信誉。关键词 冲乎尔水电站 严寒地区 施工综述1 概述1.1 工程概况布尔津河冲乎尔水电站位于新疆阿勒泰地区的布尔津县境内, 距布尔津河汇合口处 84.0km, 距布尔津县城 70km, 是布尔津河上规划的第五个梯级水电站。下载后可任意编辑冲乎尔水电站是阿勒泰地区电网供电的枢纽电站。水库总库容 0.8 亿 m3, 调节库容 0.48 亿 m3, 正常蓄水位 755.0m 高程, 死水位 738.0m 高程, 电站总装机容量 110MW, 最大坝高 74m。属中型Ⅲ等工程, 详见图 1: 枢纽总平面布置图。图 1 枢纽总平面布置图拦河坝为碾压砼重力坝, 坝顶高程为 756.0m, 最大坝高74m, 坝顶宽度 8m, 上游设 1.2m 高的防浪墙。为了灌浆、 排水、 监测、 交通和运行维护的需要, 纵向审稿 : 刘祥吾下载后可任意编辑廊道布置 2 层, 高程分别为 725.0m、 686.0m。下游主河床段设有网格状的基础排水廊道, 纵向为二道, 横向为三道。坝体上游防渗层采纳二级配碾压混凝土加变态混凝土防渗防渗层厚度为: 740m 高程以下为 4.0m, 740m 高程以上为 3.5m; 下游二级配碾压混凝土厚度为 3.5m。变态混凝土厚 0.5m。坝体内部为三级配碾压混凝土。坝体分为 29 个坝段, 均采纳永久横缝, 最大间距 20m。横缝内设置二道止水片, 第一道为紫铜片止水, 第二道设橡胶止水, 横缝内填充 1cm 厚浸沥青木板。在廊道的上游侧设置排水孔, 从左岸至右岸形成坝体排水幕。排水孔间距 4m, 孔径 φ80mm。渗水经过排水孔汇合至排水廊道和集水井, 抽排出坝体。坝体基础灌浆廊道设有倾向下游的排水孔, 孔深 15m, 孔径 φ150mm。下游主河床段设有网格状的基础排水廊道, 纵横向均为三道, 排水孔为垂直孔, 孔距 2.5m, 最大孔深 15m, 孔径 φ150mm。坝基渗水经过排水廊道汇合在集水井内, 由排水泵抽排出坝体外。河床坝基位于弱风化层中部, 岩石开挖边坡 1: 0.5, 覆盖层开挖边坡为 1: 1.5。岸坡坝段开挖成台阶状, 综合坡缓于1: 1。在坝基范...
