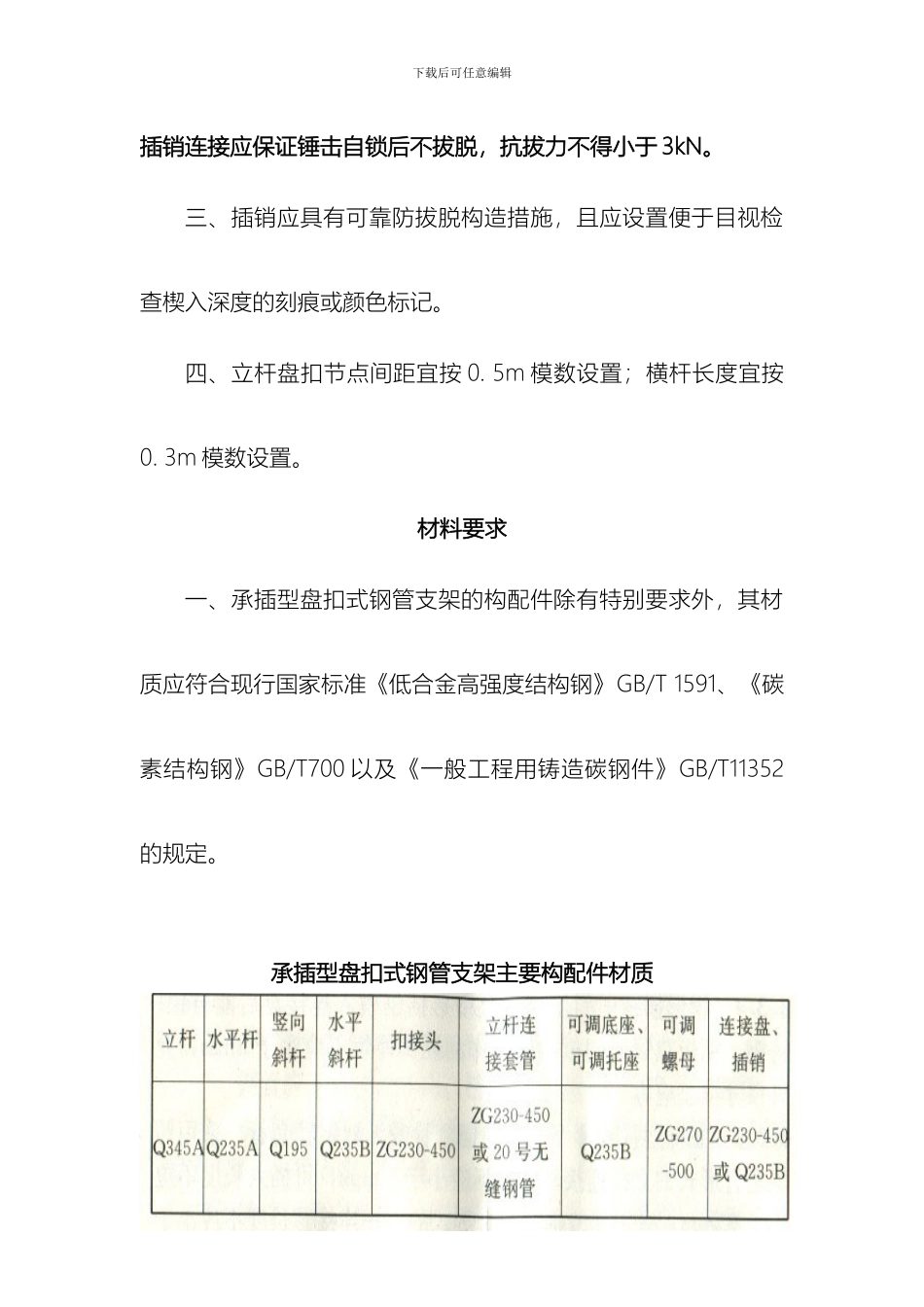

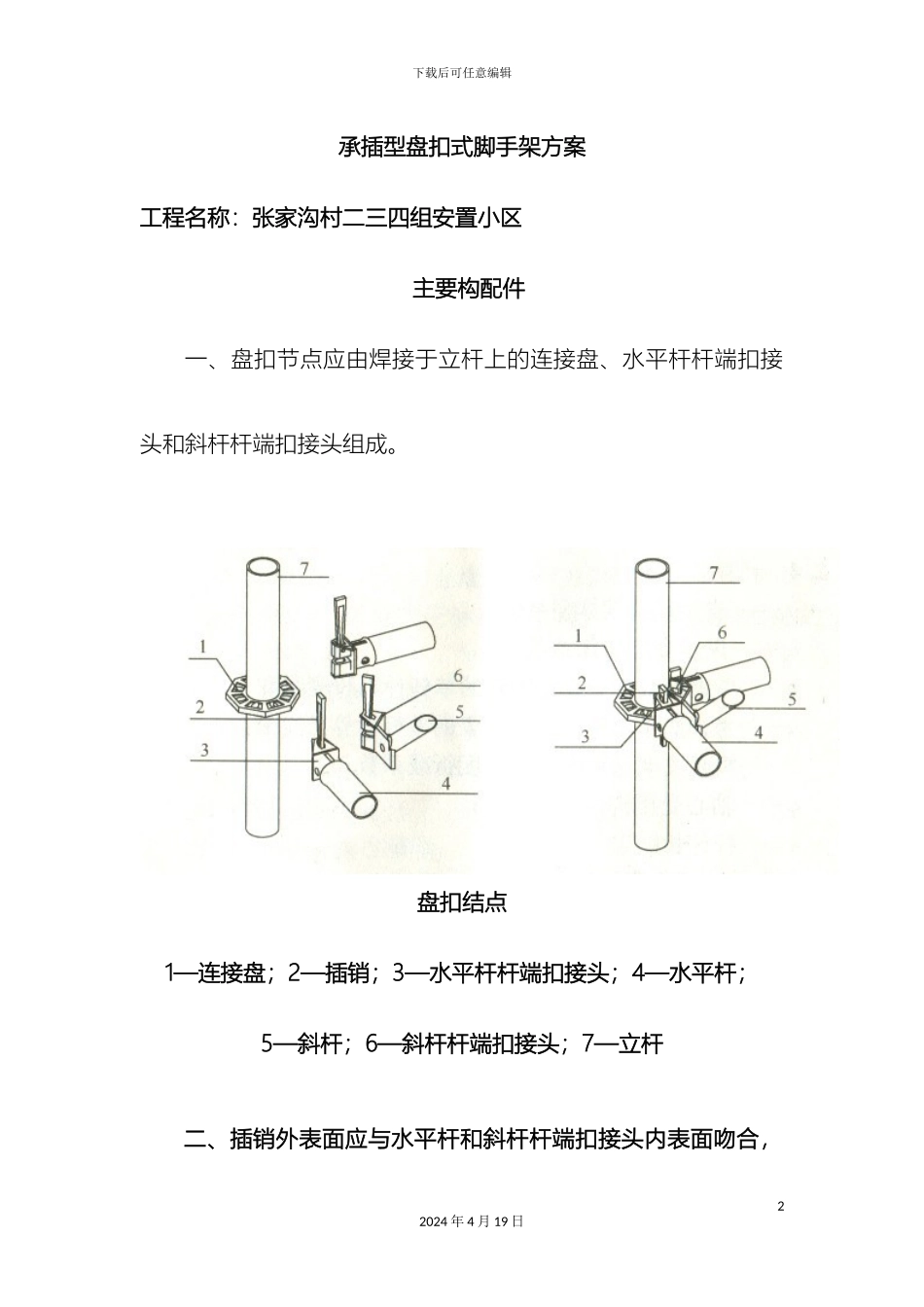

下载后可任意编辑建筑施工承插型盘扣式脚手架安全技术法律规范(2)12024 年 4 月 19 日下载后可任意编辑承插型盘扣式脚手架方案工程名称：张家沟村二三四组安置小区 主要构配件一、盘扣节点应由焊接于立杆上的连接盘、水平杆杆端扣接头和斜杆杆端扣接头组成。盘扣结点1—连接盘；2—插销；3—水平杆杆端扣接头；4—水平杆；5—斜杆；6—斜杆杆端扣接头；7—立杆二、插销外表面应与水平杆和斜杆杆端扣接头内表面吻合，22024 年 4 月 19 日下载后可任意编辑插销连接应保证锤击自锁后不拔脱，抗拔力不得小于 3kN。三、插销应具有可靠防拔脱构造措施，且应设置便于目视检查楔入深度的刻痕或颜色标记。四、立杆盘扣节点间距宜按 0. 5m 模数设置；横杆长度宜按0. 3m 模数设置。材料要求一、承插型盘扣式钢管支架的构配件除有特别要求外，其材质应符合现行国家标准《低合金高强度结构钢》GB/T 1591、《碳素结构钢》GB/T700 以及《一般工程用铸造碳钢件》GB/T11352的规定。 承插型盘扣式钢管支架主要构配件材质32024 年 4 月 19 日下载后可任意编辑二、连接盘、扣接头、插销以及可调螺母的调节手柄采纳碳素铸钢制造时，其材料机械性能不得低于现行国家标准《一般工程用铸造碳钢件》GB/T 11352 中牌号为 ZG 230 - 450 的屈服强度、抗拉强度、延伸率的要求。 制作质量要求一、杆件焊接制作应在专用工艺装备上进行，各焊接部位应牢固可靠。焊丝宜采纳符合现行国家标准中，气体保护电弧焊用碳钢、低合金钢焊丝的要求，有效焊缝高度不应小于 3. 5mm。二、铸钢或钢板热锻制作的连接盘的厚度不应小于 8mm，允许尺寸偏差应为±0.5mm；钢板冲压制作的连接盘厚度不应小于42024 年 4 月 19 日下载后可任意编辑l0mm，允许尺寸偏差应为±0.5mm。三、铸钢制作的杆端扣接头应与立杆钢管外表面形成良好的弧面接触，并应有不小于 500 平方毫米的接触面积。四、楔形插销的斜度应确保楔形插销楔入连接盘后能自锁。铸钢、钢板热锻或钢板冲压制作的插销厚度不应小于 8mm，允许尺寸偏差应为±0.lmm。五、立杆连接套管可采纳铸钢套管或无缝钢管套管。采纳铸钢套管形式的立杆连接套长度不应小于 90mm，可插入长度不应小于 75mm；采纳无缝钢管套管形式的立杆连接套长度不应小于160mm，可插入长度不应小于 110mm。套管内径与立杆钢管外径间隙不应大于 2mm。六、立杆与立杆连接套管应设置固定立杆连接件的防拔出销孔，销孔孔径不应大于...
