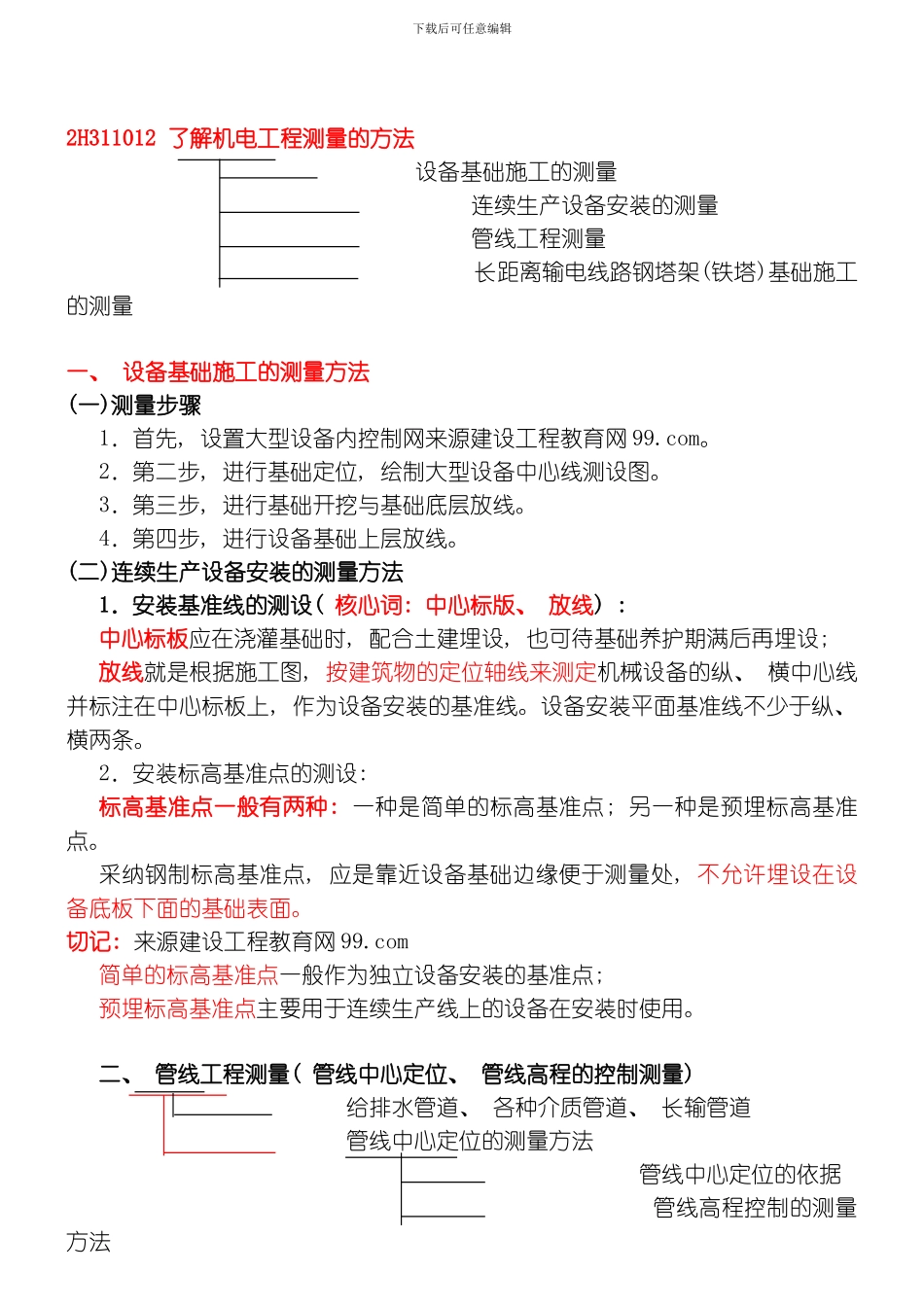

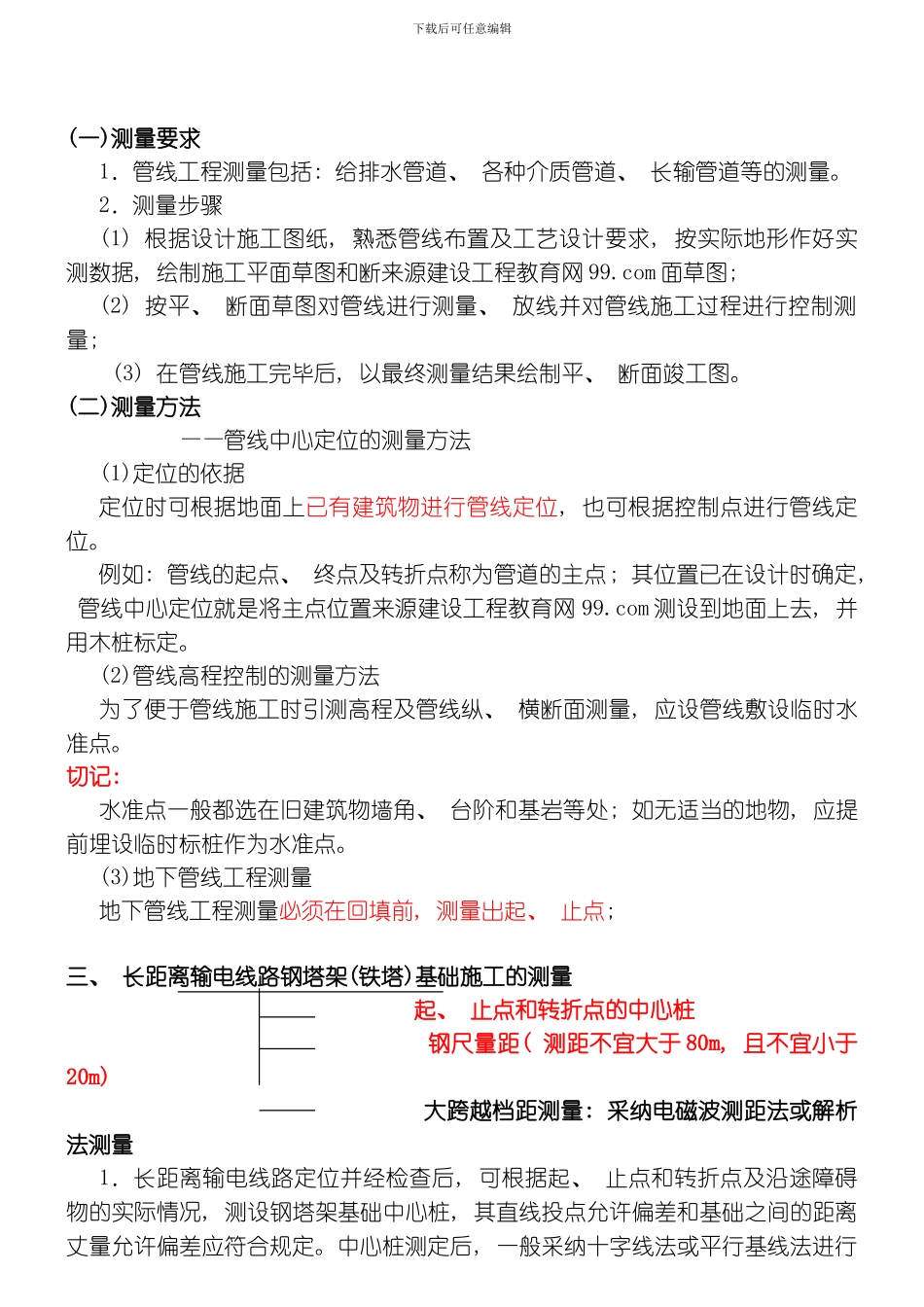

下载后可任意编辑2H311012 了解机电工程测量的方法 设备基础施工的测量 连续生产设备安装的测量 管线工程测量 长距离输电线路钢塔架(铁塔)基础施工的测量一、 设备基础施工的测量方法(一)测量步骤1．首先, 设置大型设备内控制网来源建设工程教育网 99.com。2．第二步, 进行基础定位, 绘制大型设备中心线测设图。3．第三步, 进行基础开挖与基础底层放线。4．第四步, 进行设备基础上层放线。(二)连续生产设备安装的测量方法1．安装基准线的测设( 核心词: 中心标版、 放线) : 中心标板应在浇灌基础时, 配合土建埋设, 也可待基础养护期满后再埋设; 放线就是根据施工图, 按建筑物的定位轴线来测定机械设备的纵、 横中心线并标注在中心标板上, 作为设备安装的基准线。设备安装平面基准线不少于纵、 横两条。2．安装标高基准点的测设: 标高基准点一般有两种: 一种是简单的标高基准点; 另一种是预埋标高基准点。采纳钢制标高基准点, 应是靠近设备基础边缘便于测量处, 不允许埋设在设备底板下面的基础表面。切记: 来源建设工程教育网 99.com简单的标高基准点一般作为独立设备安装的基准点; 预埋标高基准点主要用于连续生产线上的设备在安装时使用。二、 管线工程测量( 管线中心定位、 管线高程的控制测量) 给排水管道、 各种介质管道、 长输管道 管线中心定位的测量方法 管线中心定位的依据 管线高程控制的测量方法下载后可任意编辑(一)测量要求1．管线工程测量包括: 给排水管道、 各种介质管道、 长输管道等的测量。2．测量步骤(1) 根据设计施工图纸, 熟悉管线布置及工艺设计要求, 按实际地形作好实测数据, 绘制施工平面草图和断来源建设工程教育网 99.com 面草图; (2) 按平、 断面草图对管线进行测量、 放线并对管线施工过程进行控制测量; (3) 在管线施工完毕后, 以最终测量结果绘制平、 断面竣工图。(二)测量方法——管线中心定位的测量方法(1)定位的依据定位时可根据地面上已有建筑物进行管线定位, 也可根据控制点进行管线定位。例如: 管线的起点、 终点及转折点称为管道的主点; 其位置已在设计时确定, 管线中心定位就是将主点位置来源建设工程教育网 99.com 测设到地面上去, 并用木桩标定。(2)管线高程控制的测量方法为了便于管线施工时引测高程及管线纵、 横断面测量, 应设管线敷设临时水准点。切记: 水准点一般都选在旧建筑物墙角、 台阶和基岩等处; 如无适当的地物, 应提...
