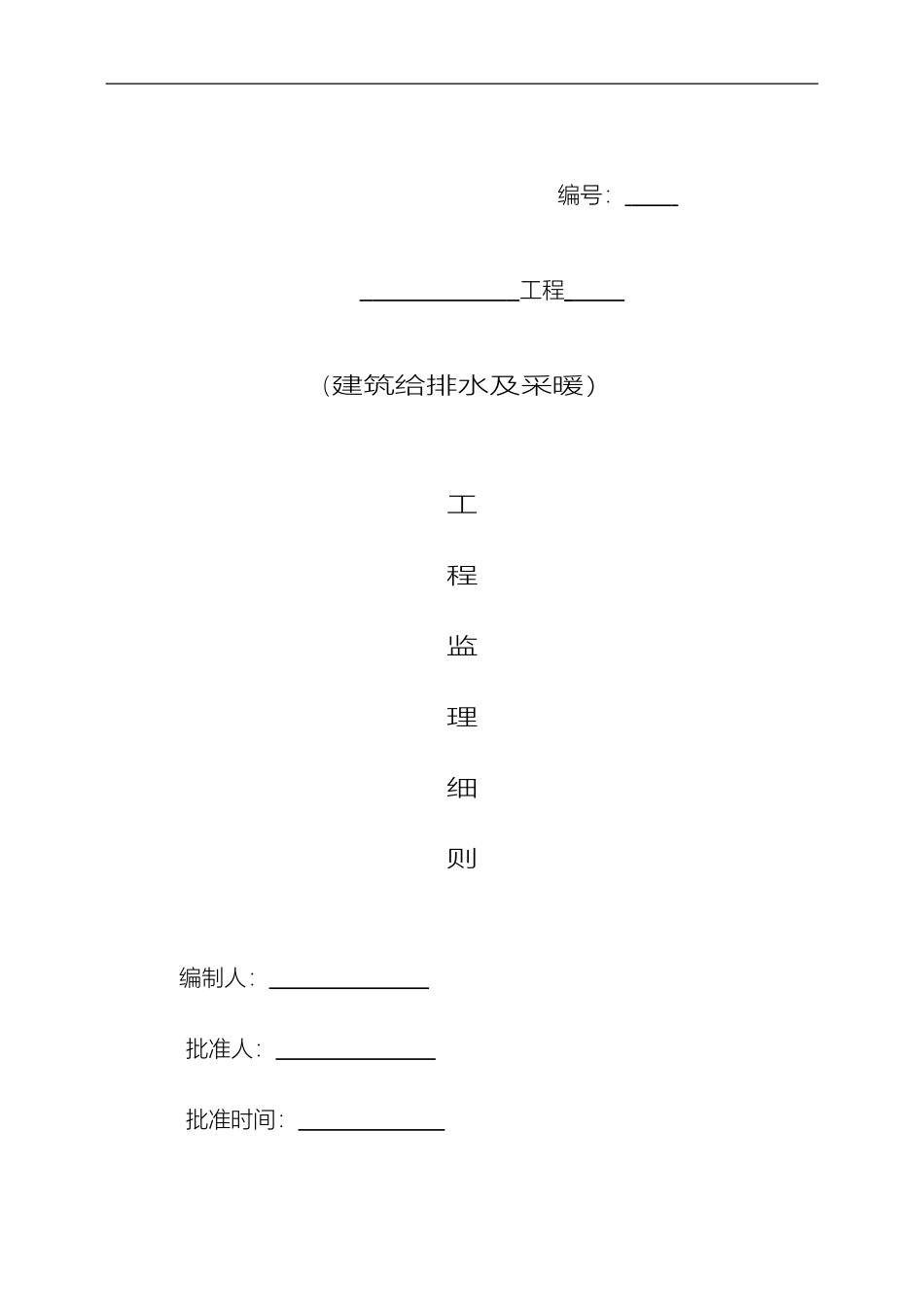

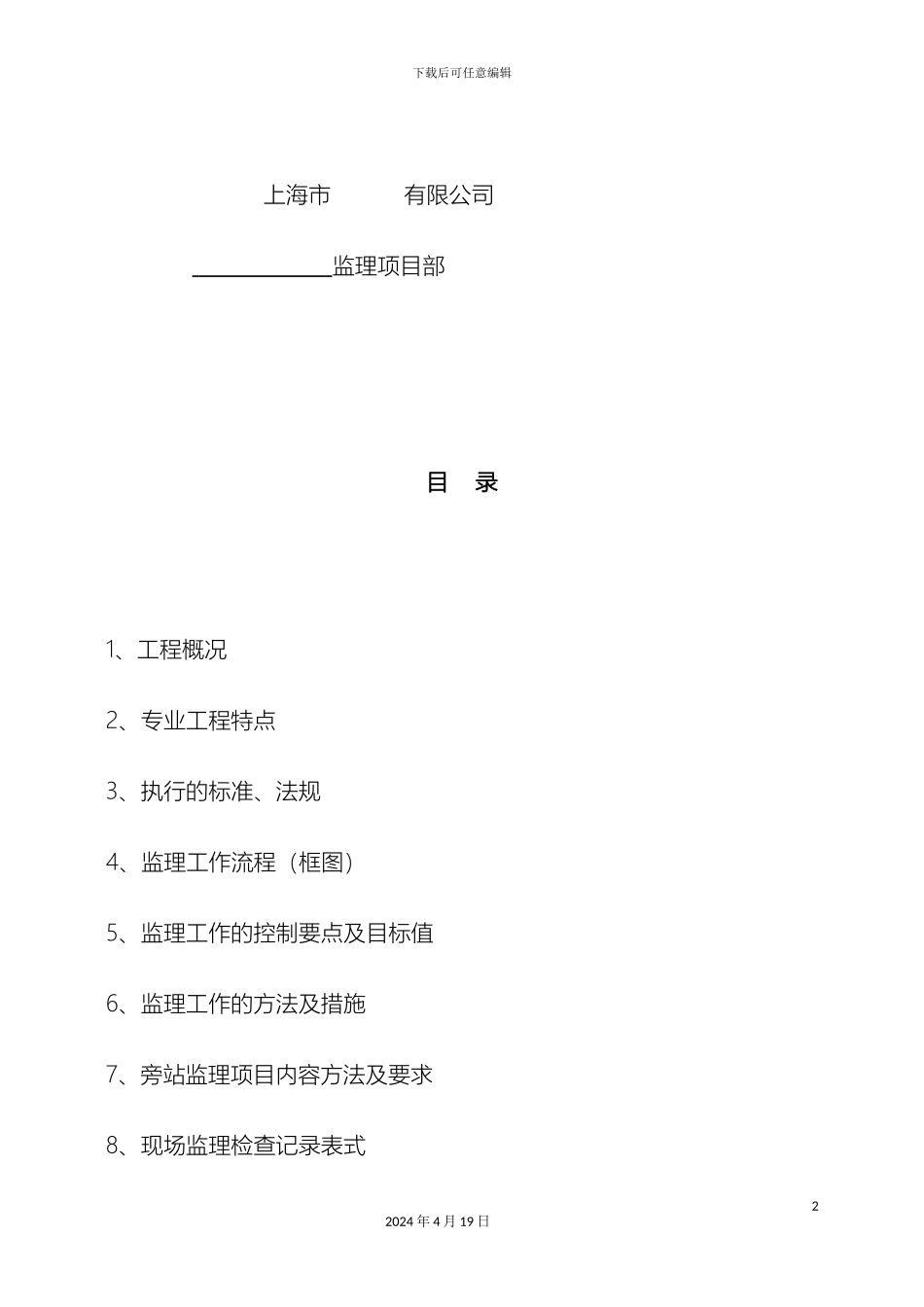

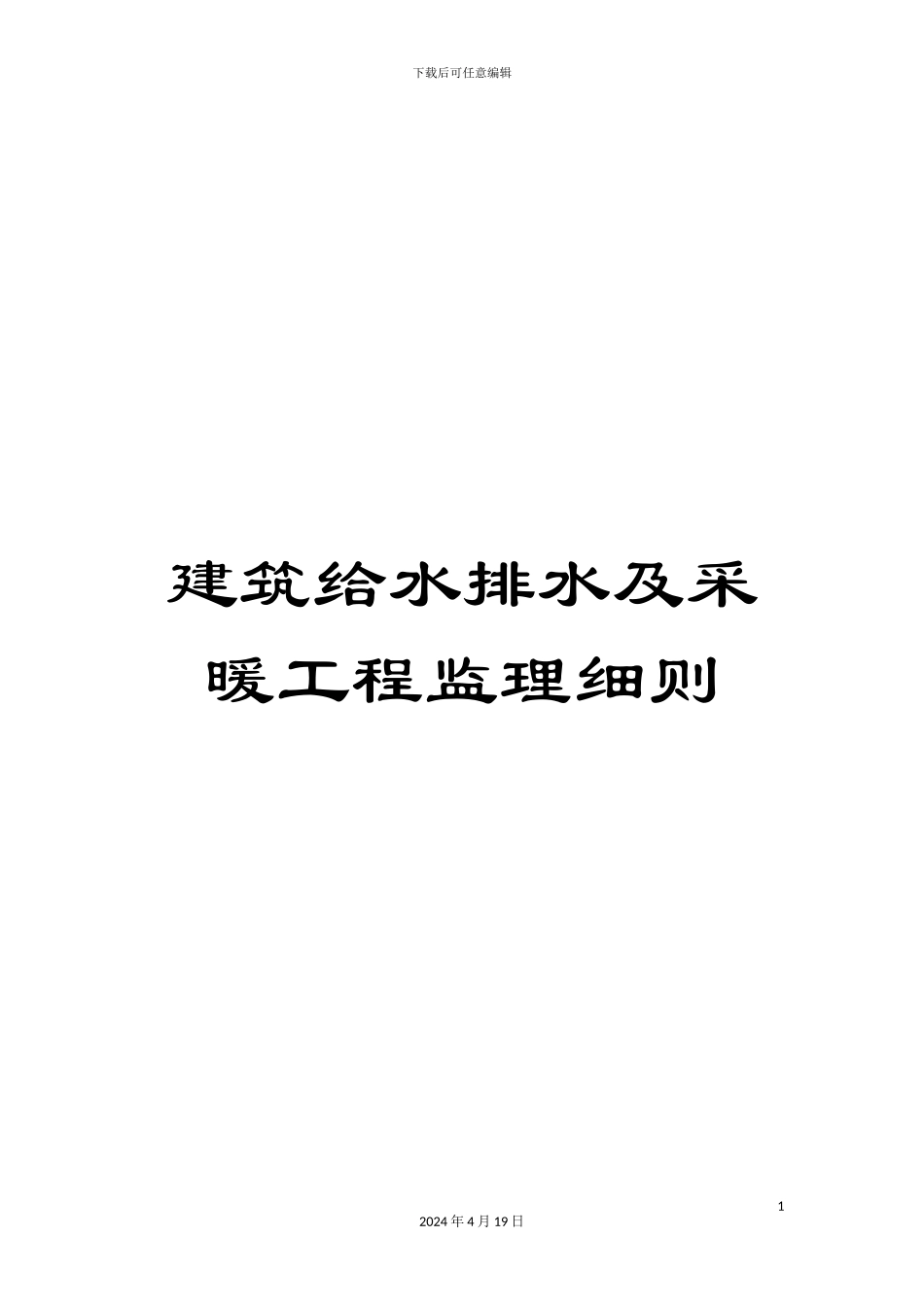

下载后可任意编辑建筑给水排水及采暖工程监理细则12024 年 4 月 19 日 编号： 工程 （建筑给排水及采暖）工程监理细则 编制人： 批准人： 批准时间： 下载后可任意编辑上海市 有限公司 监理项目部 目 录1、工程概况2、专业工程特点3、执行的标准、法规4、监理工作流程（框图）5、监理工作的控制要点及目标值6、监理工作的方法及措施7、旁站监理项目内容方法及要求8、现场监理检查记录表式22024 年 4 月 19 日下载后可任意编辑32024 年 4 月 19 日下载后可任意编辑建筑给水排水及采暖工程一、工程概况1 工程概况本工程位于上海市浦东 。工程建筑面积：169749.91 平方米（±0.00 相对于绝对标高 4.95），结构形式：6 层为砖混结构，11 层为框剪结构。抗震设防烈度 7 度，抗震等级三级。 本工程基础为钢筋砼地梁及砖砌体基础墙，土方采纳大开挖，基坑深度一般在 0.8~1m 之间。建设单位：设计单位：勘察单位：施工单位：监理单位：本工程共有七个子分部工程，包括室内给水工程、室内排水工程、42024 年 4 月 19 日下载后可任意编辑室内热水供应工程、卫生器具安装工程、室外给水管网工程、室外排水管网工程、供热锅炉及辅助设备安装工程。2 专业工程的特点本工程生活及消防总用水来自 路市政给水管网，二路进水压力为 1.5kg/cm2，生活给水由生活水池、水泵及屋顶水箱联合供水，生活水泵从独立的生活水池吸水，水池有效容积为 270m3，高层每单元屋顶箱有效容积为 8m3，多层每单元屋顶冷水箱有效容积为 10m3，生活热水由每幢楼屋顶热水箱及热水泵，供水采纳由每幢楼屋顶的燃气热水炉加热水源。本工程消防总用水量为 71L/S（其中室内消火栓为 20L/S，室内自动喷水灭水系统为 21L/S，室外消火栓为 30L/S），消防二路供水所有单体室内均设置室内消火栓给水系统、员工活动中心内增设自动喷水灭火系统，消防泵从室外消防管直接吸水，加压后向所有各单体室内消防给水管供水，在 1bedc（b）屋顶设高位消防水箱（26m3），室内消火栓给水系统与自动喷水灭火系统合用一套水泵机组。管网在报警到前后分开设置，消防泵设置在独立的水泵内。消火栓设置按保证两支水栓的充实水柱同时到达室内任何部位的要求设置消火栓箱及消火栓给水立管。水栓的充实水柱长度不小于 10m，低区设减压孔板，喷淋设置：按中危险级 1 设置喷头，自动喷水灭火系统由报警装置控52024 年 4 月 19 日下载后可任意编辑制，按防火...
