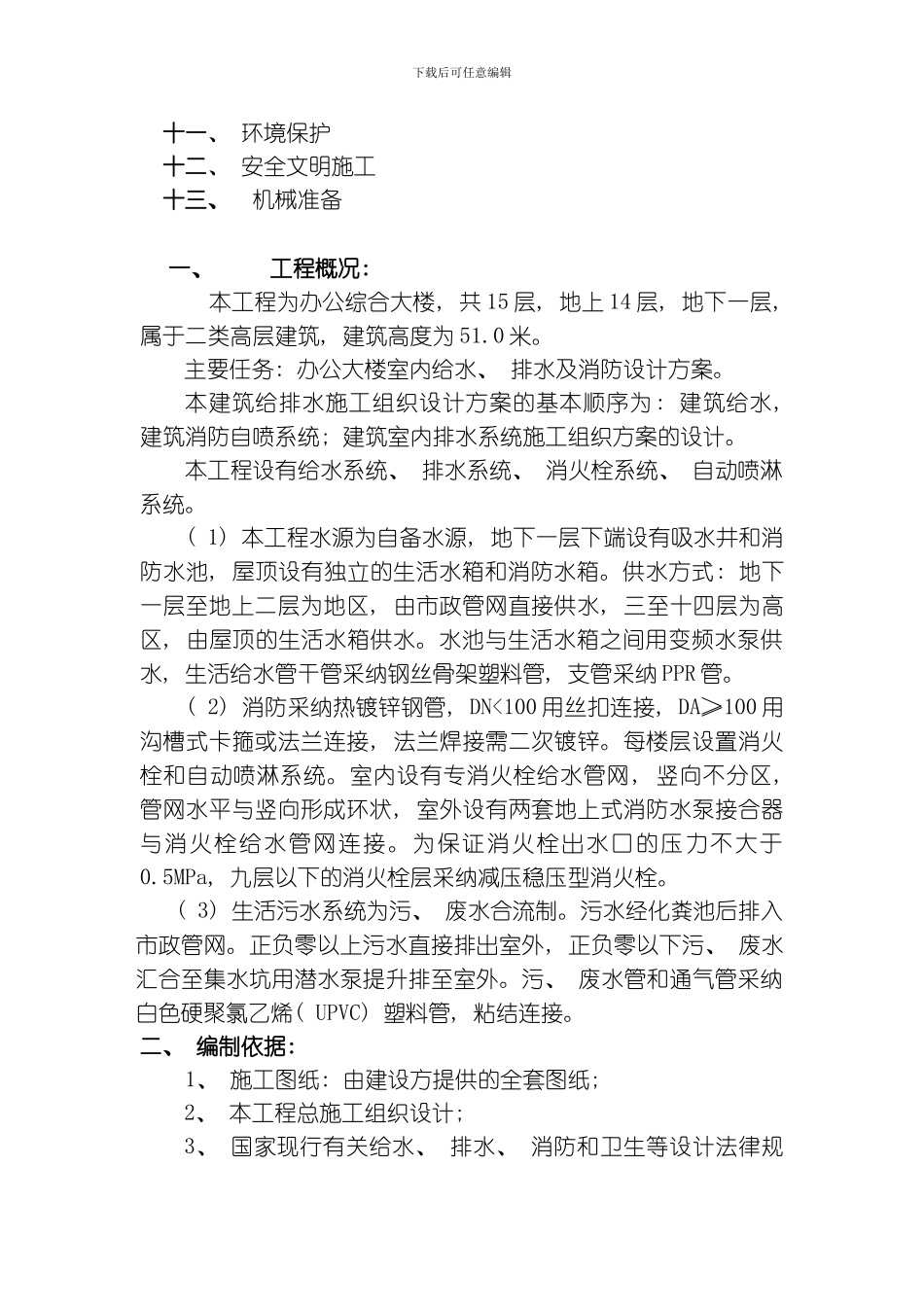

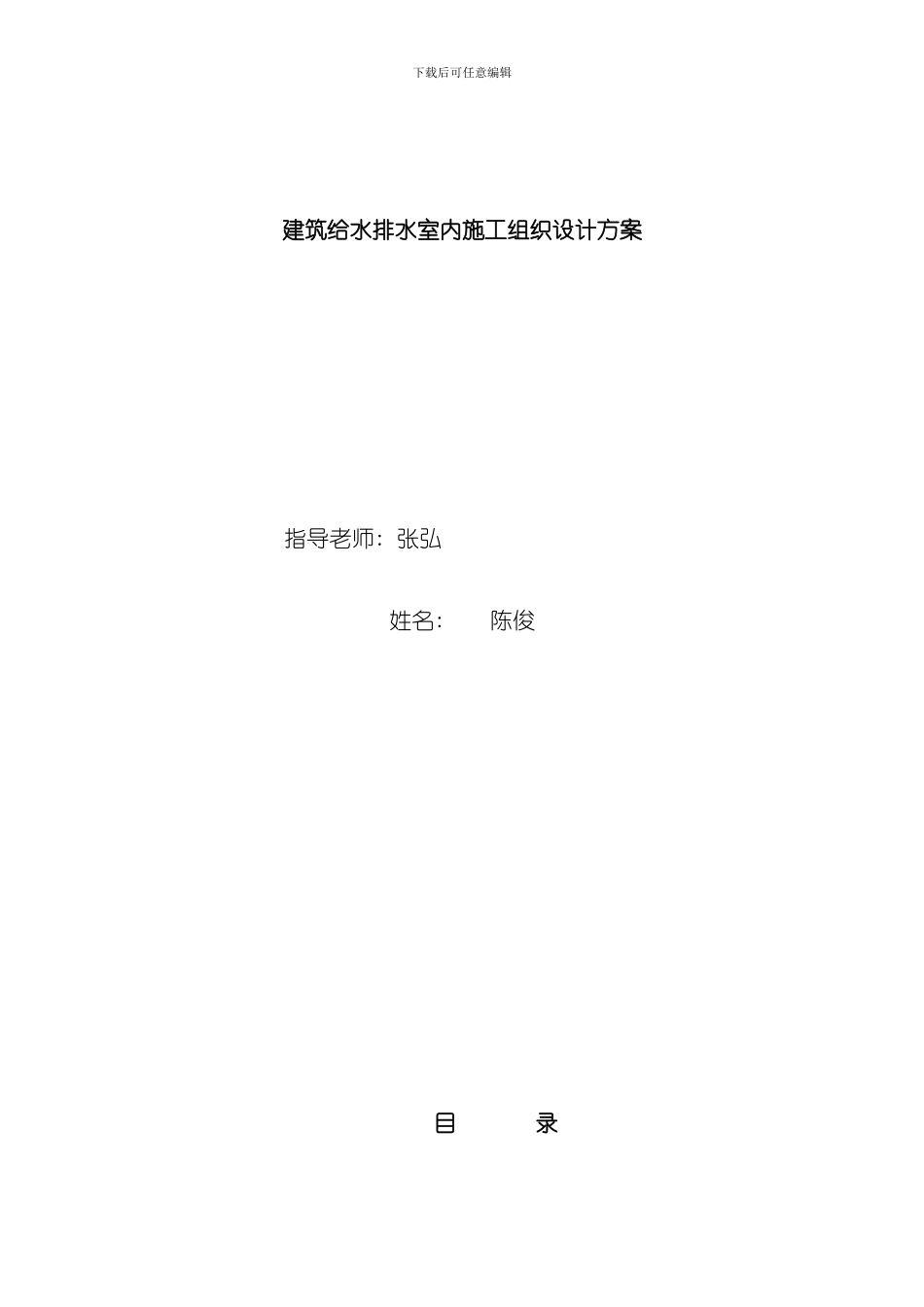

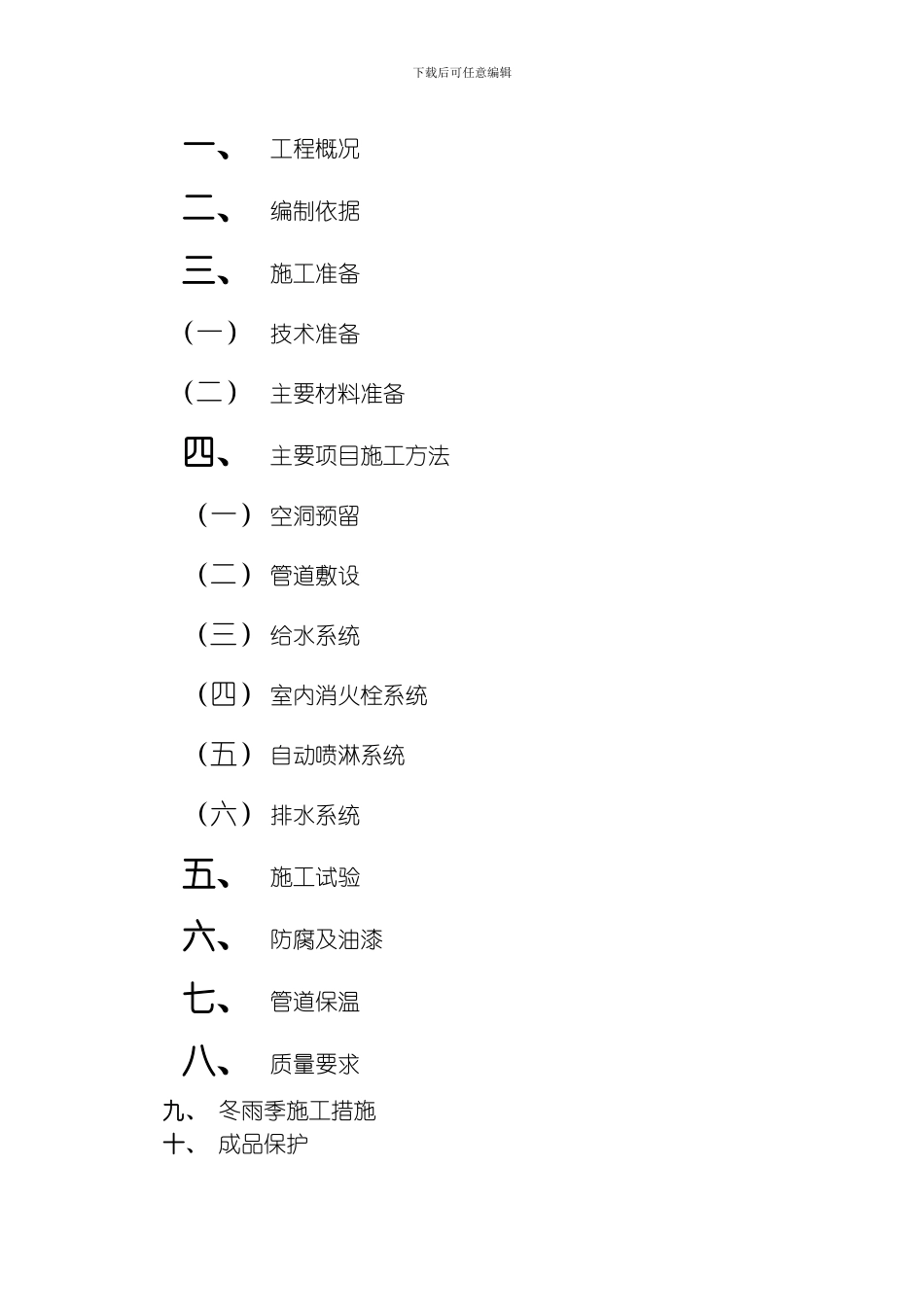

下载后可任意编辑建筑给水排水室内施工组织设计方案 指导老师: 张弘姓名: 陈俊 目 录下载后可任意编辑一、工程概况二、编制依据三、施工准备（一）技术准备（二）主要材料准备四、主要项目施工方法（一） 空洞预留（二） 管道敷设（三） 给水系统（四） 室内消火栓系统（五） 自动喷淋系统（六） 排水系统五、施工试验六、防腐及油漆七、管道保温八、质量要求九、 冬雨季施工措施十、 成品保护下载后可任意编辑十一、 环境保护十二、 安全文明施工十三、 机械准备一、工程概况: 本工程为办公综合大楼, 共 15 层, 地上 14 层, 地下一层, 属于二类高层建筑, 建筑高度为 51.0 米。主要任务: 办公大楼室内给水、 排水及消防设计方案。本建筑给排水施工组织设计方案的基本顺序为: 建筑给水, 建筑消防自喷系统; 建筑室内排水系统施工组织方案的设计。本工程设有给水系统、 排水系统、 消火栓系统、 自动喷淋系统。( 1) 本工程水源为自备水源, 地下一层下端设有吸水井和消防水池, 屋顶设有独立的生活水箱和消防水箱。供水方式: 地下一层至地上二层为地区, 由市政管网直接供水, 三至十四层为高区, 由屋顶的生活水箱供水。水池与生活水箱之间用变频水泵供水, 生活给水管干管采纳钢丝骨架塑料管, 支管采纳 PPR 管。( 2) 消防采纳热镀锌钢管, DN<100 用丝扣连接, DA≥100 用沟槽式卡箍或法兰连接, 法兰焊接需二次镀锌。每楼层设置消火栓和自动喷淋系统。室内设有专消火栓给水管网, 竖向不分区, 管网水平与竖向形成环状, 室外设有两套地上式消防水泵接合器与消火栓给水管网连接。为保证消火栓出水口的压力不大于0.5MPa, 九层以下的消火栓层采纳减压稳压型消火栓。( 3) 生活污水系统为污、 废水合流制。污水经化粪池后排入市政管网。正负零以上污水直接排出室外, 正负零以下污、 废水汇合至集水坑用潜水泵提升排至室外。污、 废水管和通气管采纳白色硬聚氯乙烯( UPVC) 塑料管, 粘结连接。二、 编制依据: 1、 施工图纸: 由建设方提供的全套图纸; 2、 本工程总施工组织设计; 3、 国家现行有关给水、 排水、 消防和卫生等设计法律规下载后可任意编辑范和规章; 《建筑给排水设计法律规范》GB50015— 《自动喷水灭火设计法律规范》GB50084— ( ) 《高层民用建筑设计防火设计法律规范》GB50045—95( ) 《建筑灭火器配置设计法律规范》GB50140— 《汽车库、 修车库、 停车场...
