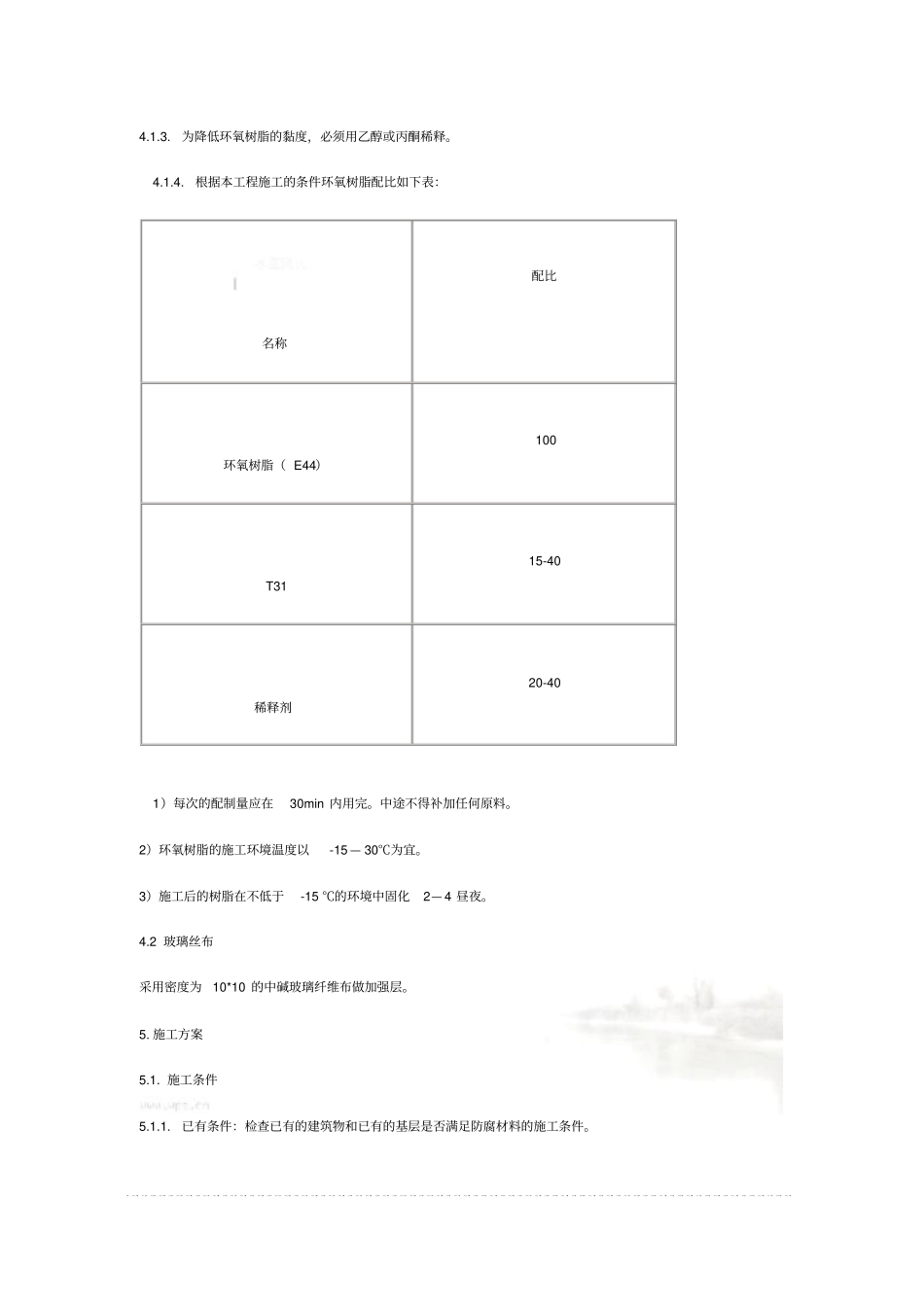

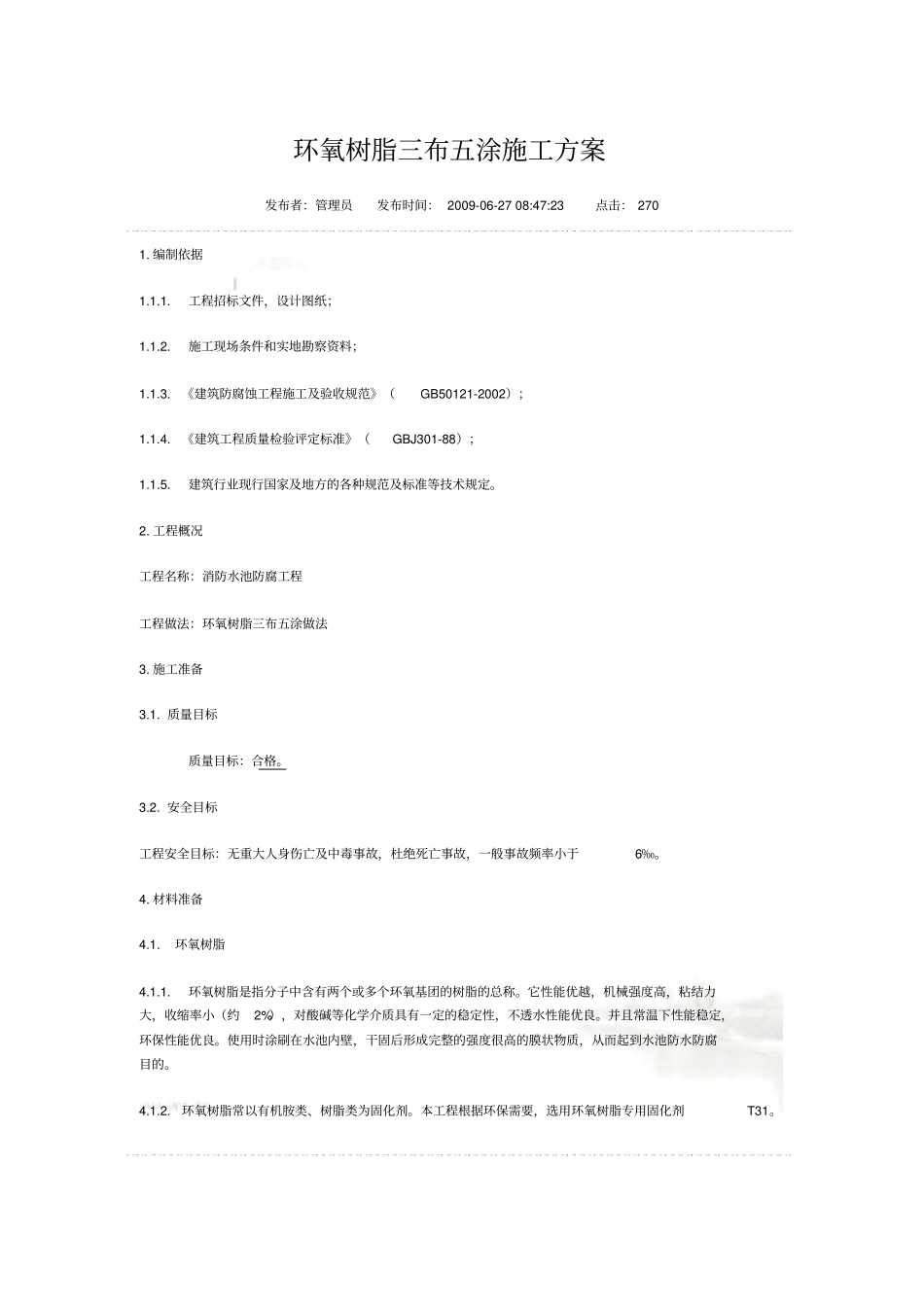

环氧树脂三布五涂施工方案环氧树脂三布五涂施工方案发布者：管理员发布时间： 2009-06-27 08:47:23 点击： 2701. 编制依据1.1.1. 工程招标文件，设计图纸；1.1.2. 施工现场条件和实地勘察资料；1.1.3.《建筑防腐蚀工程施工及验收规范》（GB50121-2002）；1.1.4.《建筑工程质量检验评定标准》（GBJ301-88）；1.1.5. 建筑行业现行国家及地方的各种规范及标准等技术规定。2. 工程概况工程名称：消防水池防腐工程工程做法：环氧树脂三布五涂做法3. 施工准备3.1. 质量目标质量目标：合格。3.2. 安全目标工程安全目标：无重大人身伤亡及中毒事故，杜绝死亡事故，一般事故频率小于6‰。4. 材料准备4.1. 环氧树脂4.1.1. 环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。它性能优越，机械强度高，粘结力大，收缩率小（约2%），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳定，环保性能优良。使用时涂刷在水池内壁，干固后形成完整的强度很高的膜状物质，从而起到水池防水防腐目的。4.1.2.环氧树脂常以有机胺类、树脂类为固化剂。本工程根据环保需要，选用环氧树脂专用固化剂T31。4.1.3.为降低环氧树脂的黏度，必须用乙醇或丙酮稀释。4.1.4.根据本工程施工的条件环氧树脂配比如下表：名称配比环氧树脂（ E44）100 T31 15-40 稀释剂20-40 1）每次的配制量应在30min 内用完。中途不得补加任何原料。2）环氧树脂的施工环境温度以-15 — 30℃为宜。3）施工后的树脂在不低于-15 ℃的环境中固化2— 4 昼夜。4.2 玻璃丝布采用密度为10*10 的中碱玻璃纤维布做加强层。5. 施工方案5.1. 施工条件5.1.1.已有条件：检查已有的建筑物和已有的基层是否满足防腐材料的施工条件。5.1.2.环境条件：1. 防腐材料施工要在干燥的天气；2. 不要将防腐材料及其附料暴露于持续温度40℃的条件下。5.2. 清理基层5.2.1.基层为必须坚固、密实，强度必须进行检测并应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。5.2.2.处理过的基层表面应平整，必须干燥，在深度为20mm的厚度层内，含水率不应大于6%；基层表面必须洁净。 施工前基层表面处理方法应为当采用手工或动力工具打磨时，表面应无水泥渣及疏松的附着物。5.2.3.凡穿过防腐蚀层的管道、套管、预留孔、预埋件，均应预先埋置或留设。5.2.4.所有转角处应抹成圆弧形，管道地漏等细部基层也应抹平压光，管道的套管应高出基层...
