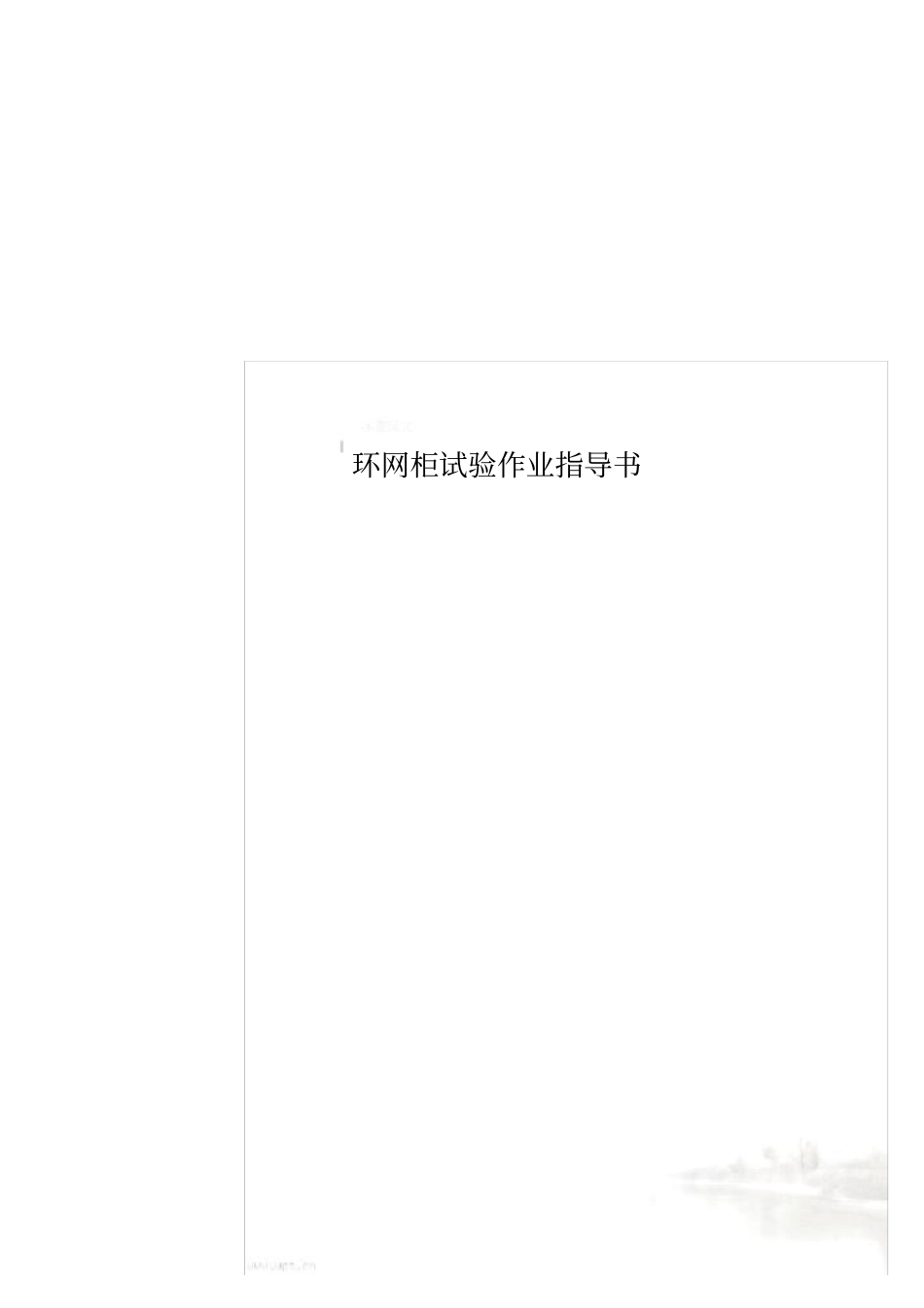

环网柜试验作业指导书环网柜试验作业指导书编码: DQSY-03 目次1适用范围 ················································· 279 2编写依据 ················································· 279 3作业流程图 ·············································· 279 4安全风险辨析与预控 ·································· 279 5作业准备 ·················································· 13 6 作业方法 ···················································· 6 7 质量控制措施及检验标准······························· 9 1适用范围西门站 10KV西郊线与北窑线网架完善工程1.1电压等级35kV 及以下配网工程。1.2电气类别适用于 10kV 配网工程高压环网柜交接试验。2编写依据表 2编写依据序号引用资料名称1 GB 50150 — 2006《电气装置安装工程电气设备交接试验标准》2 DL 560 — 1995《电业安全工作规程》 (高压试验室部分)3 DL 5009.3 — 1997《电力建设安全工作规程》(变电所部分)4 DL 408 — 1991《电业安全工作规程》 (发电厂和变电所电气部分)5 DL/T 5161 — 2002《电气装置安装工程质量检验及评定规程》6 《中国南方电网有限责任公司基建工程质量控制作业标准(WHS )》3作业流程图图 3作业流程图4安全风险辨析与预控4.1 环网柜试验作业前,施工项目部根据该项目作业任务、施工条件,参照《电网建设施工安全基准风险指南》(下简称《指南》)开展针对性安全风险评估工作,形成该任务的风险分析表。4.2 按《指南》中与环网柜试验作业相关联的 《 电 网 建 设 安 全 施 工 作 业 票 》( 编 码 :DQSY-03-01/01),结合现场实际情况进行差异化分析,确定风险等级, 现场技术员填写安全施工作业票,安全员审核,施工负责人签发。4.3 施工负责人核对风险控制措施,并在日站班会上对全体作业人员进行安全交底,接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。4.4 安全施工作业票由施工负责人现场持有,...
