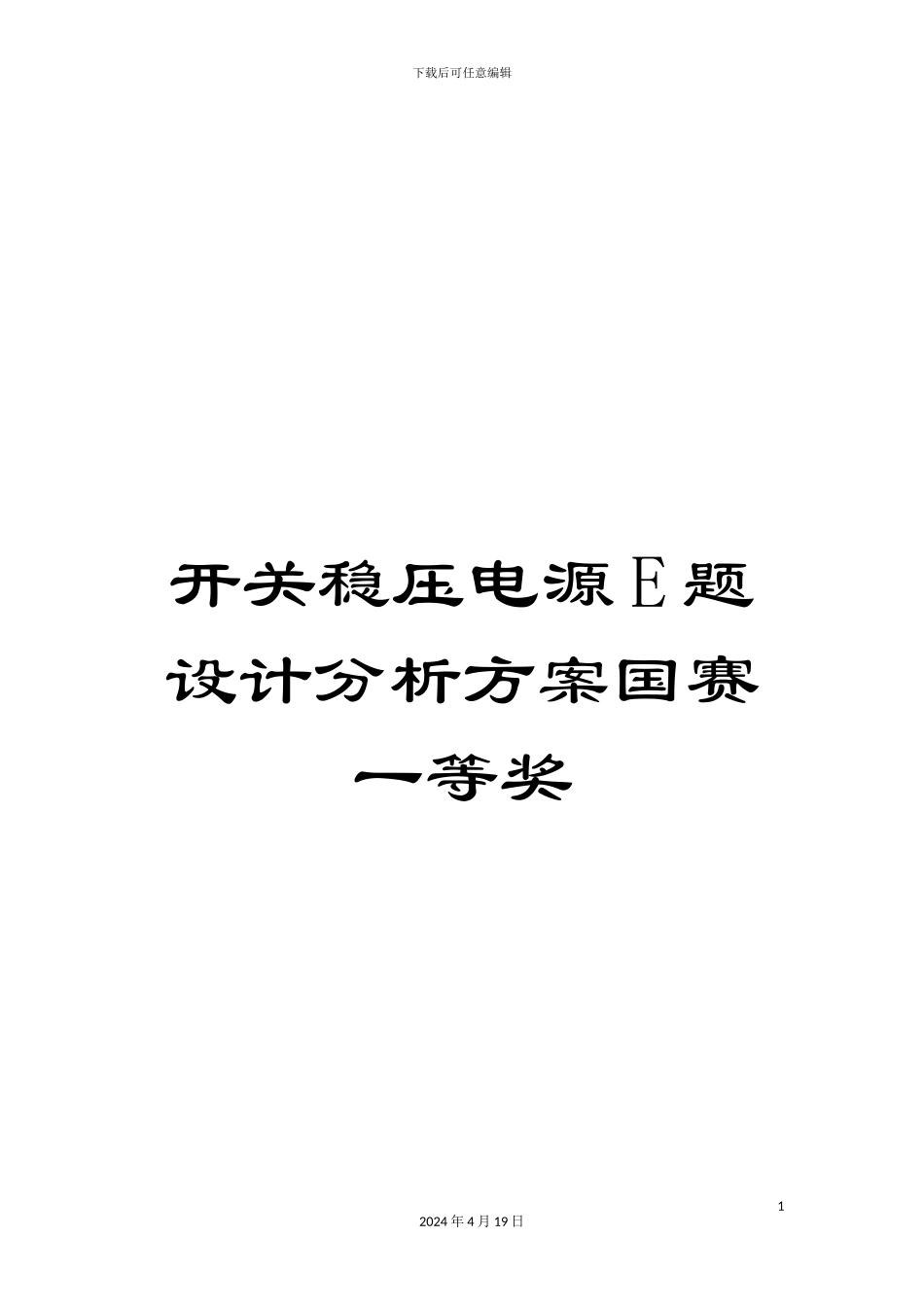

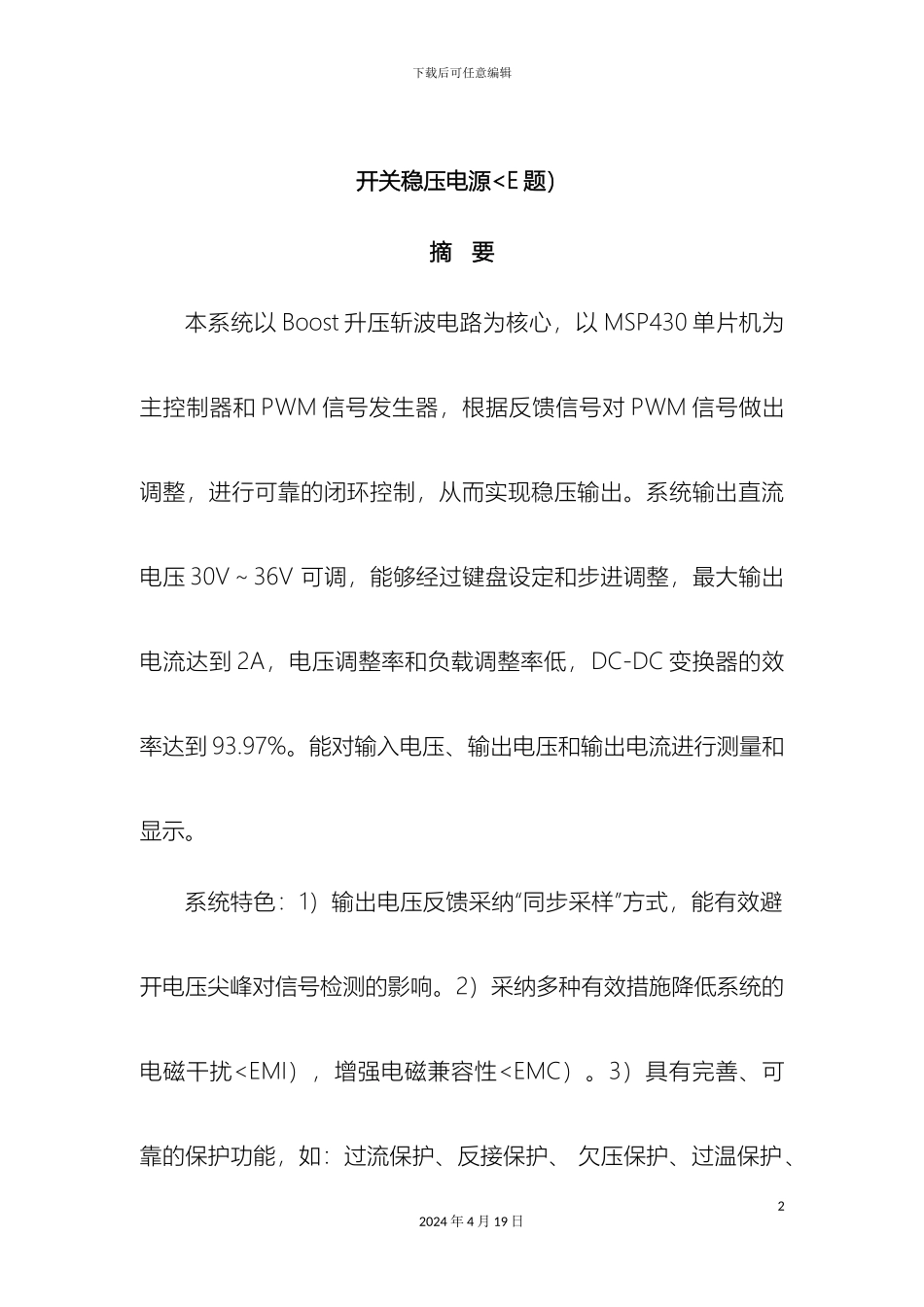

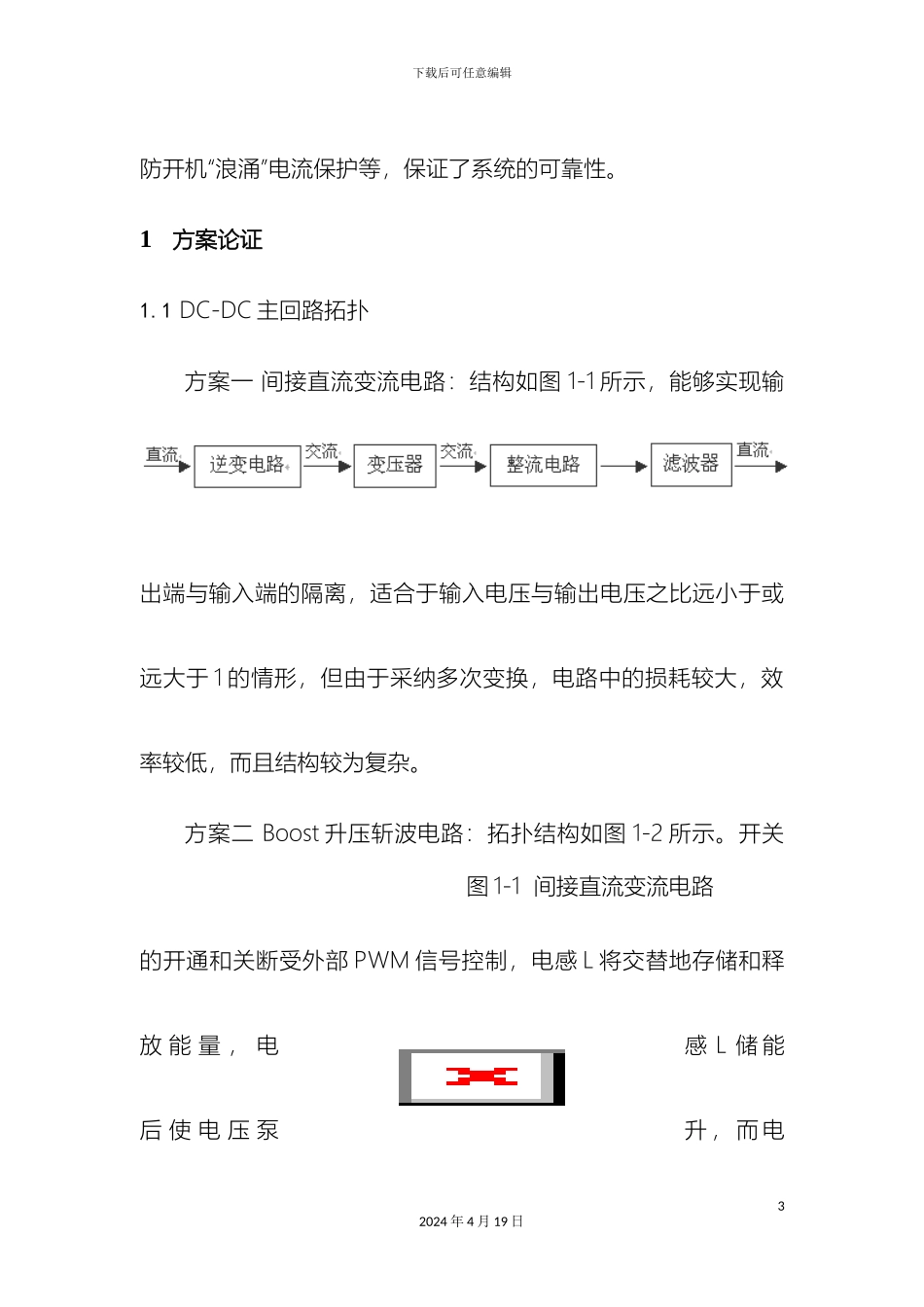

下载后可任意编辑开关稳压电源 E 题设计分析方案国赛一等奖12024 年 4 月 19 日下载后可任意编辑开关稳压电源，经过改变 PWM 控制信号的占空比能够相应实现输出电压的变化。该电路实行直接直流变流的方式实现升压，电路结构较为简单，损耗较小，效率较高。综 合 比 较 ，我 们 选择方案二。1.2 控制方法及实现方案方案一 利用 PWM 专用芯片产生 PWM 控制信号。此法较易实现，工作较稳定，但不易实现输出电压的键盘设定和步进调整。方案二 利用单片机产生 PWM 控制信号。让单片机根据反馈信号对 PWM 信号做出相应调整以实现稳压输出。这种方案实现42024 年 4 月 19 日图 1-2 Boost 升压斩波电路拓扑结构下载后可任意编辑起来较为灵活，能够经过调试针对本身系统做出配套的优化。可是系统调试比较复杂。在这里我们选择方案二。1.3系统总体框图1.4 提高效率的方法及实现方案1）Boost 升压斩波电路中开关管...
