现场临时用电专项施工方案

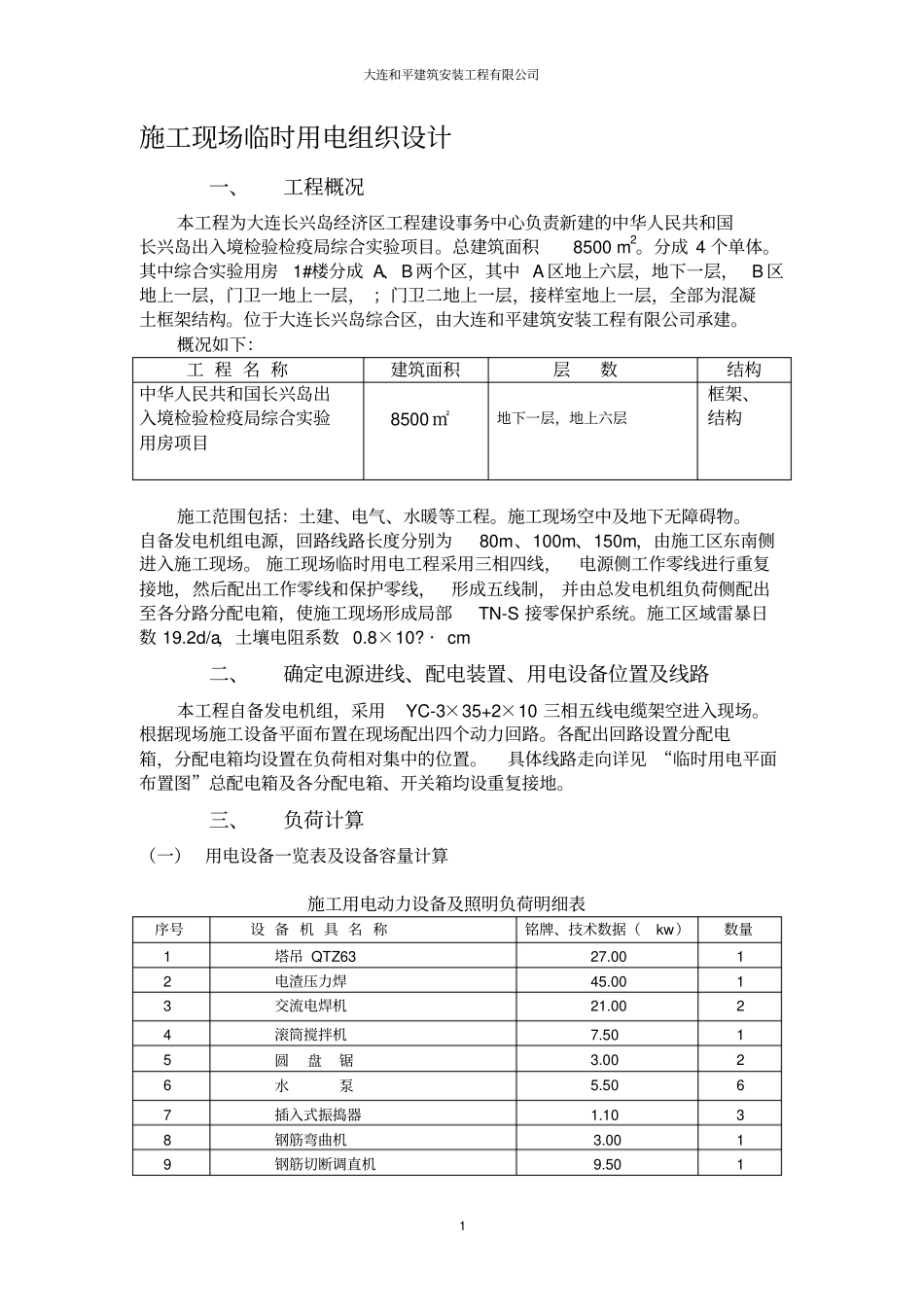

大连和平建筑安装工程有限公司1 施工现场临时用电组织设计一、工程概况本工程为大连长兴岛经济区工程建设事务中心负责新建的中华人民共和国长兴岛出入境检验检疫局综合实验项目。总建筑面积8500 m2。分成 4 个单体。其中综合实验用房1#楼分成 A、B 两个区，其中 A 区地上六层，地下一层， B 区地上一层，门卫一地上一层， ；门卫二地上一层，接样室地上一层，全部为混凝土框架结构。位于大连长兴岛综合区，由大连和平建筑安装工程有限公司承建。概况如下：工 程 名 称建筑面积层数结构中华人民共和国长兴岛出入境检验检疫局综合实验用房项目8500 ㎡地下一层，地上六层框架、结构施工范围包括：土建、电气、水暖等工程。施工现场空中及地下无障碍物。自备发电机组电源，回路线路长度分别为80m、100m、150m，由施工区东南侧进入施工现场。 施工现场临时用电工程采用三相四线，电源侧工作零线进行重复接地，然后配出工作零线和保护零线，形成五线制， 并由总发电机组负荷侧配出至各分路分配电箱，使施工现场形成局部TN-S 接零保护系统。施工区域雷暴日数 19.2d/a，土壤电阻系数 0.8×10? · cm二、确定电源进线、配电装置、用电设备位置及线路本工程自备发电机组，采用YC-3×35+2×10 三相五线电缆架空进入现场。根据现场施工设备平面布置在现场配出四个动力回路。各配出回路设置分配电箱，分配电箱均设置在负荷相对集中的位置。具体线路走向详见 “临时用电平面布置图”总配电箱及各分配电箱、开关箱均设重复接地。三、负荷计算（一） 用电设备一览表及设备容量计算施工用电动力设备及照明负荷明细表序号设 备 机 具 名 称铭牌、技术数据（kw）数量1 塔吊 QTZ63 27.00 1 2 电渣压力焊45.00 1 3 交流电焊机21.00 2 4 滚筒搅拌机7.50 1 5 圆盘锯3.00 2 6 水泵5.50 6 7 插入式振捣器1.10 3 8 钢筋弯曲机3.00 1 9 钢筋切断调直机9.50 1 大连和平建筑安装工程有限公司2 10 钢筋切断机4.00 1 11 绞丝机4.00 1 12 镝灯3.50 2 13 白炽灯0.10 30 14 15 （二） 所有用电设备的计算负荷1、施工现场有许多用电设备，有以下几个问题需要考虑：⑴各用电设备不一定同时运行。⑵各用电设备不可能同时满负荷运行。⑶设备运行时存在着效率，即设备存在着功率损失。⑷不同的设备其工作制并不相同。⑸输电线路、变压器等本身存在着能量的损耗。因此，用电设备的实际负荷Pjs 与设备容量 Ps...
