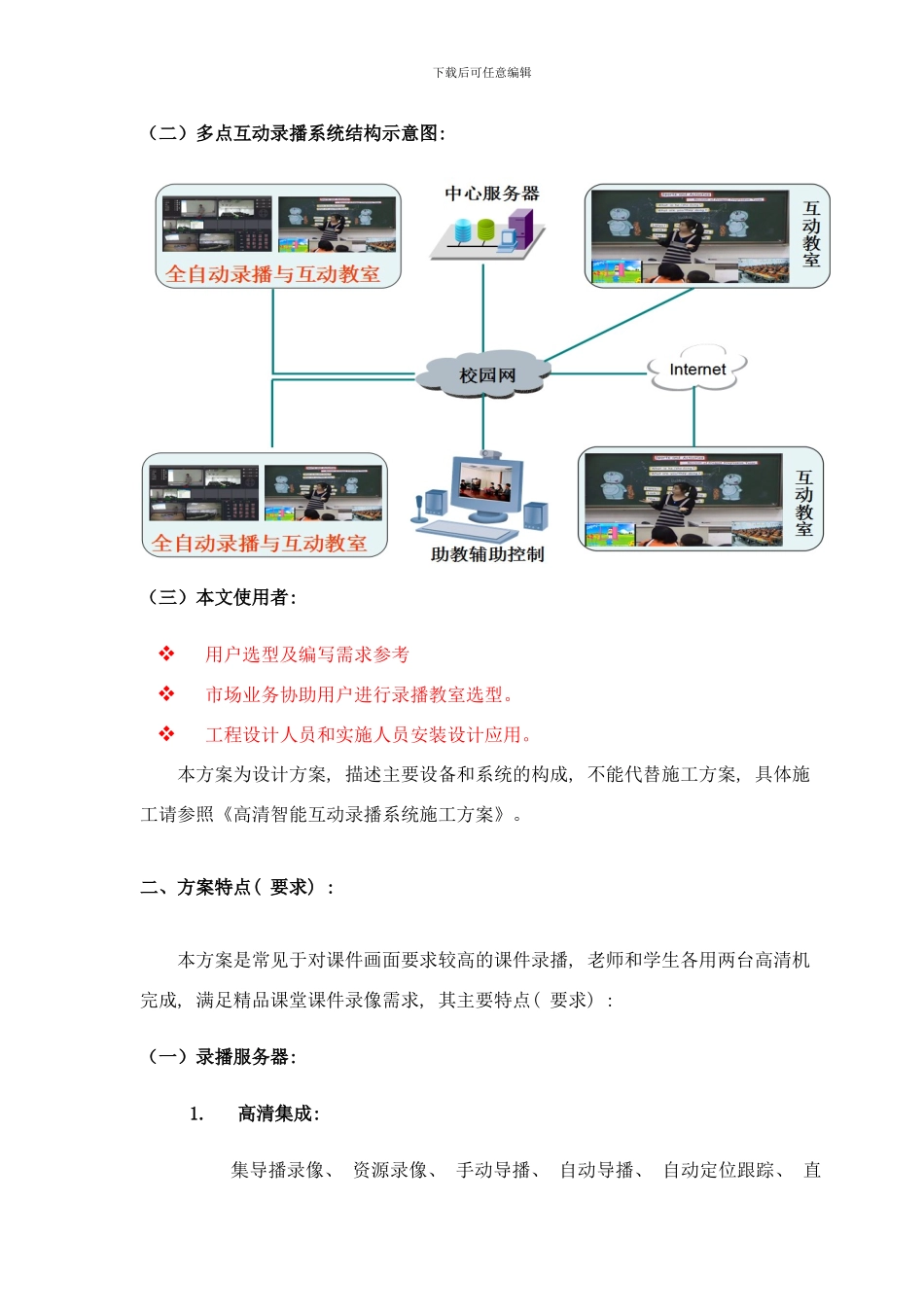

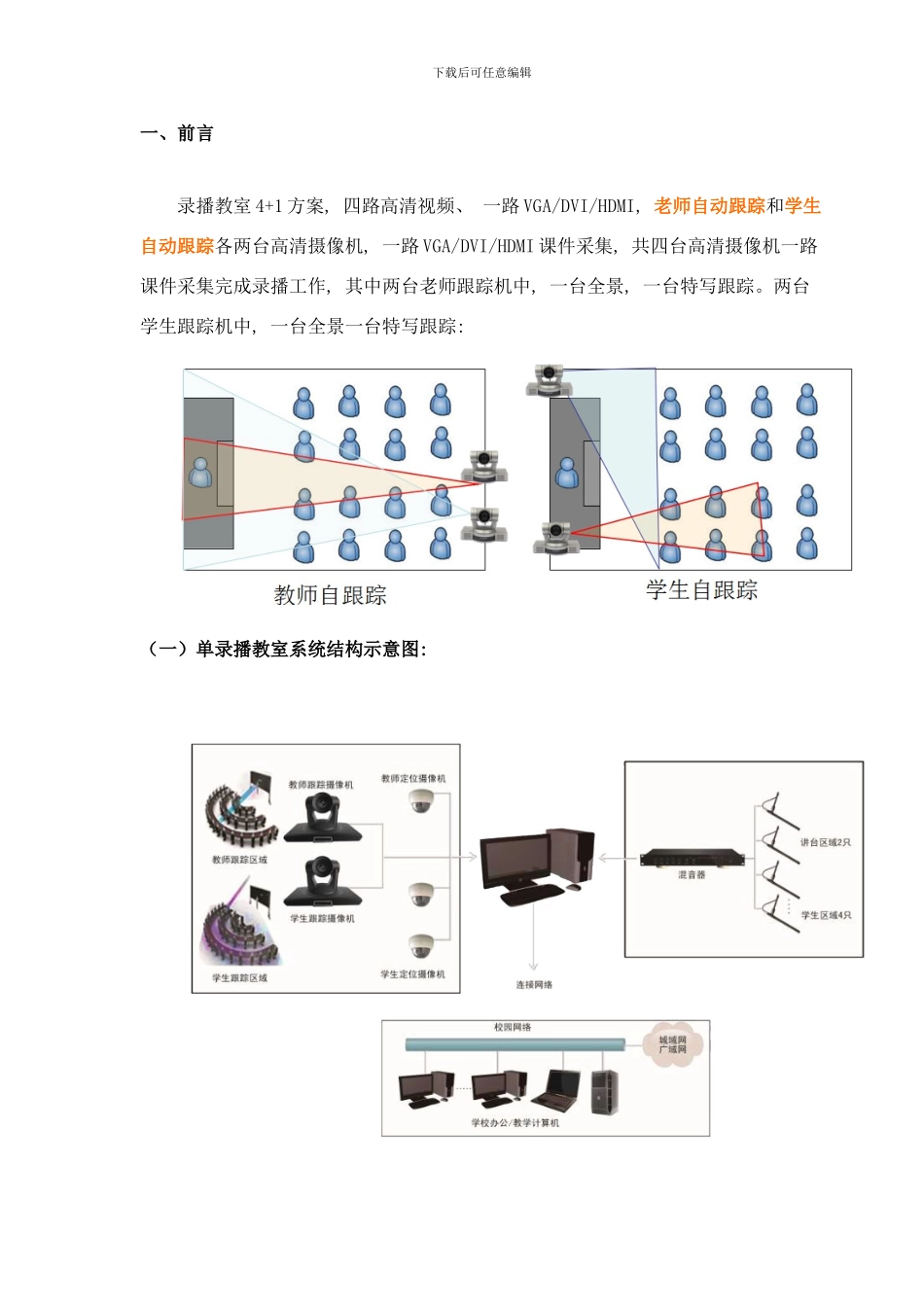

下载后可任意编辑精品课堂录播教室 4+1 设计方案( TC-HD401) HRS 高清智能互动录播系统 11 月 18 日下载后可任意编辑一、前言录播教室 4+1 方案, 四路高清视频、 一路 VGA/DVI/HDMI, 老师自动跟踪和学生自动跟踪各两台高清摄像机, 一路 VGA/DVI/HDMI 课件采集, 共四台高清摄像机一路课件采集完成录播工作, 其中两台老师跟踪机中, 一台全景, 一台特写跟踪。两台学生跟踪机中, 一台全景一台特写跟踪: （一）单录播教室系统结构示意图: 下载后可任意编辑（二）多点互动录播系统结构示意图: （三）本文使用者: 用户选型及编写需求参考市场业务协助用户进行录播教室选型。工程设计人员和实施人员安装设计应用。本方案为设计方案, 描述主要设备和系统的构成, 不能代替施工方案, 具体施工请参照《高清智能互动录播系统施工方案》。二、方案特点( 要求) : 本方案是常见于对课件画面要求较高的课件录播, 老师和学生各用两台高清机完成, 满足精品课堂课件录像需求, 其主要特点( 要求) : （一）录播服务器: 1.高清集成: 集导播录像、 资源录像、 手动导播、 自动导播、 自动定位跟踪、 直下载后可任意编辑播、 点播一体化。2.4+1 机位, 画面无晃动: 四路高清 SDI 采集, 讲台、 学生各两路, 其中一路全景, 一路自动踪踪, 当学生或老师在移动时, 自动切到全景摄像机, 同时自动跟踪摄像机随学生和老师移动跟踪, 当学生或老师站立在某位置时, 自动切到跟踪摄像机。导播录像画面无科动晃动现像。一路 DVI/HDMI/VGA 多接口采集。3.维护与扩展: 通用的 OS 环境, 具有一键灾难恢复功能; 随应用需求变化, 增加版卡可扩展; 录播系统永久免费升级; 更新硬件配置可升级扩展性能。（四）课件录制: 1.视频源: 支持高清视频、 VGA 源、 媒体文件、 图片、 网络 IP 视频流等视频源采集。支持视频源进行拼接、 叠加, 形成固定通道视频源, 用于导播应用。2.导播与资源录制: 1) 导播录像( 电影录像) , 支持资源录像, 为后期编辑提供素材。2) 视频编码: 标准 H.264/MPEG2; 音频编码: AAC3) 录像格式: MP4、 ASF、 FLV、 TS、 WMV 可选4) 录像质量: 分辨率: 支持 1080P、 720P、 960*540、 720*480、 640*360、 480*272 可选, 帧率 30fps, 725fps 可选。录像码流可设置。5) 录像控制: 支持一键启动、 暂停、 停止节目录制; 暂停后重新恢复录制时,...
