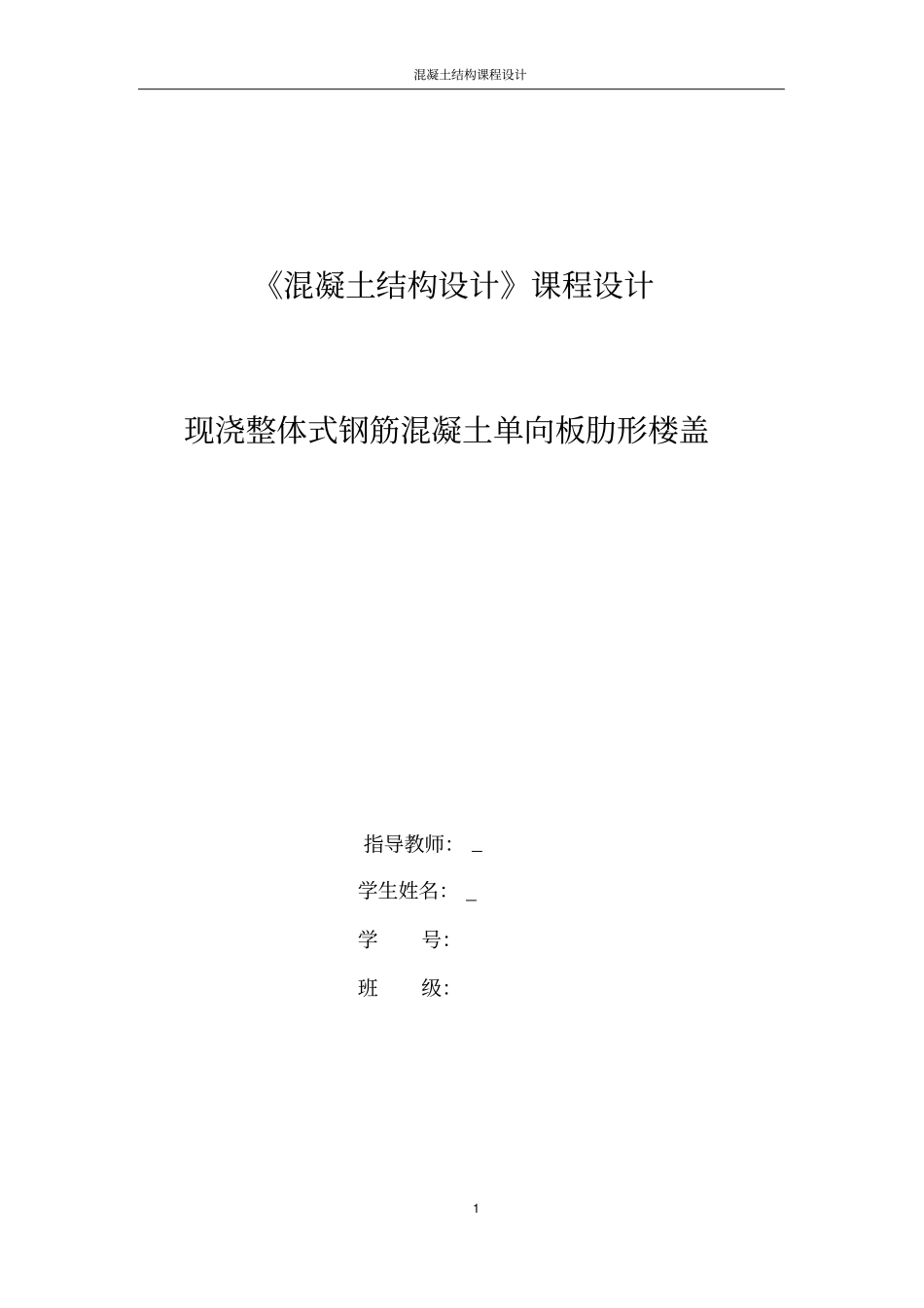

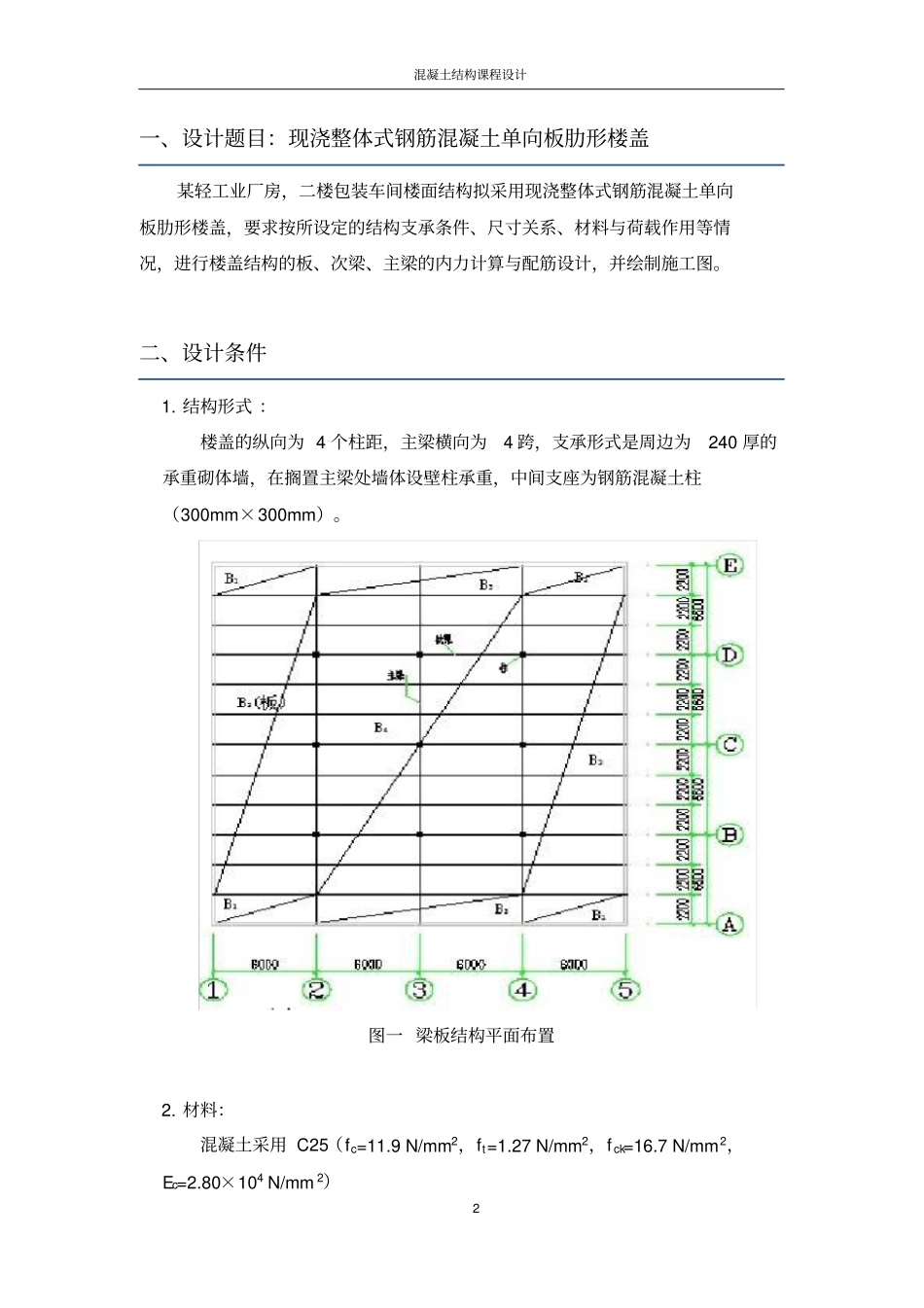

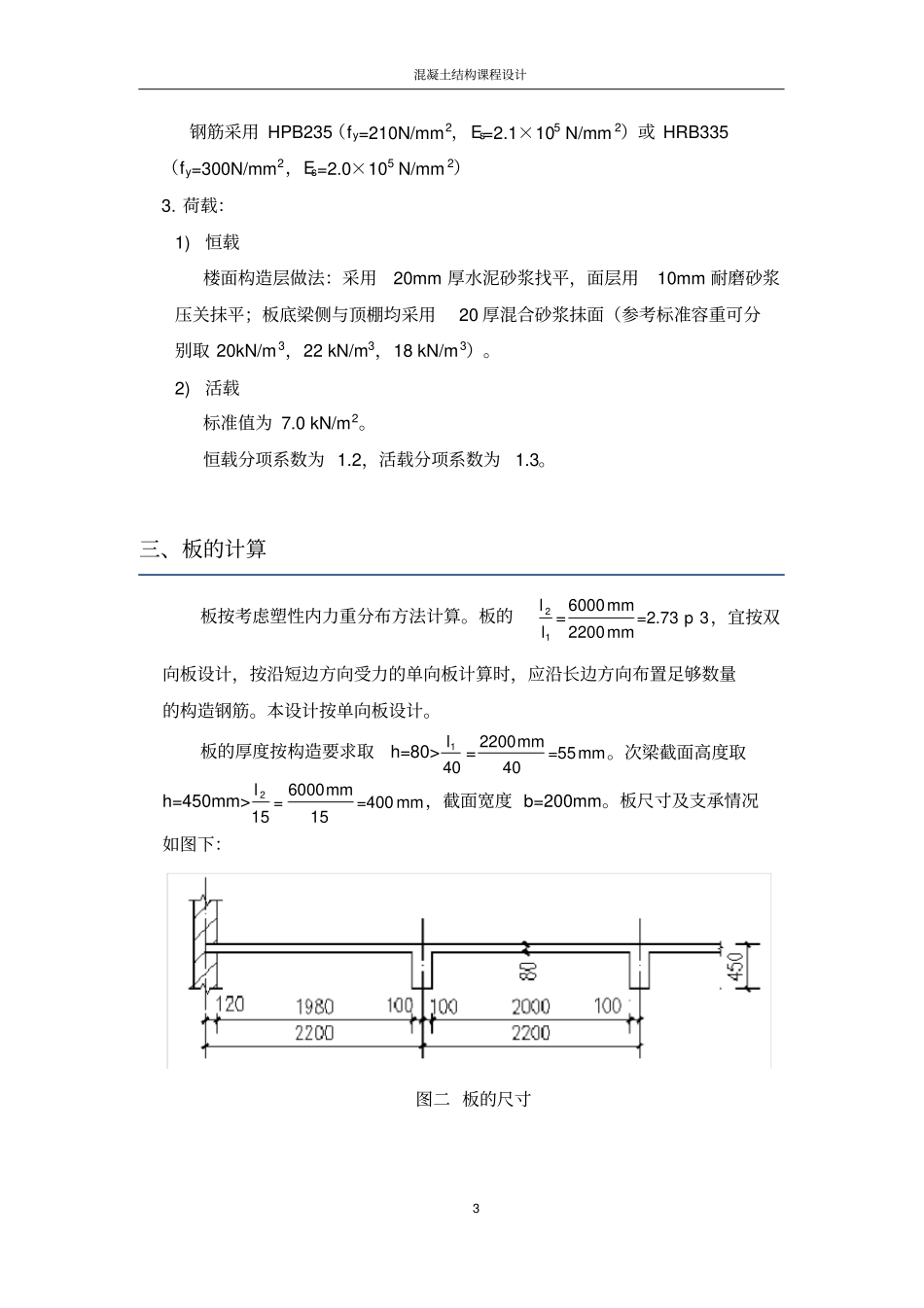

混凝土结构课程设计1 《混凝土结构设计》课程设计现浇整体式钢筋混凝土单向板肋形楼盖指导教师:学生姓名:学号:班级:混凝土结构课程设计2 一、设计题目:现浇整体式钢筋混凝土单向板肋形楼盖某轻工业厂房,二楼包装车间楼面结构拟采用现浇整体式钢筋混凝土单向板肋形楼盖,要求按所设定的结构支承条件、尺寸关系、材料与荷载作用等情况,进行楼盖结构的板、次梁、主梁的内力计算与配筋设计,并绘制施工图。二、设计条件1. 结构形式 :楼盖的纵向为 4 个柱距,主梁横向为4 跨,支承形式是周边为240 厚的承重砌体墙,在搁置主梁处墙体设壁柱承重,中间支座为钢筋混凝土柱(300mm×300mm)。图一 梁板结构平面布置2. 材料:混凝土采用 C25(fc=11.9 N/mm2,ft=1.27 N/mm2,f ck=16.7 N/mm2,Ec=2.80×104 N/mm 2)混凝土结构课程设计3 钢筋采用 HPB235(fy=210N/mm2,Es=2.1×105 N/mm 2)或 HRB335(fy=300N/mm2,Es=2.0×105 N/mm 2)3. 荷载:1)恒载楼面构造层做法:采用20mm 厚水泥砂浆找平,面层用10mm 耐磨砂浆压关抹平;板底梁侧与顶棚均采用20 厚混合砂浆抹面(参考标准容重可分别取 20kN/m 3,22 kN/m3,18 kN/m 3)。2)活载标准值为 7.0 kN/m2。恒载分项系数为 1.2,活载分项系数为1.3。三、板的计算板按考虑塑性内力重分布方法计算。板的21ll=6000=2.7332200mmmmp,宜按双向板设计,按沿短边方向受力的单向板计算时,应沿长边方向布置足够数量的构造钢筋。本设计按单向板设计。板的厚度按构造要求取h=80>140l= 2200=5540mmmm。次梁截面高度取h=450mm>26000==4001515lmmmm,截面宽度 b=200mm。板尺寸及支承情况如图下:图二 板的尺寸混凝土结构课程设计4 图三 计算简图1)荷载恒荷载标准值20 ㎜厚水泥砂0.02m×20 kN/m 3=0.4 kN/㎡80mm 钢筋混凝土板0.08m×25 kN/m3=2.0 kN/㎡10mm 耐磨砂浆0.01m×22 kN/m3=0.22 kN/㎡20mm 厚混合砂浆0.02m×18 kN/m3=0.36 kN/㎡2=2.98/kgkNm线恒载设计值g=1.2×2.98 kN/㎡=3.58 kN/㎡线活载设计值q=1.3×7.00 kN/㎡=9.10kN/㎡g+q=3.58 kN/㎡+9.10kN/㎡=12.68 kN/㎡即每米板宽12.68 kN/㎡2)内力计算板计算跨度为:边跨mmmmmhl n02.2208.022.012.02.22mmmmmmal n02.204.2212.022.012.02.22取 l0=2.02m 中间跨l0=2.2m-0.20m=2.0m 跨度差(2.02m-2.0m)/2.0m=0.01<10% 因此可以采用等跨连续梁板计算内力(为简化计算,统一取l0=2.02m)。...
