现浇箱梁满堂支架方案计算

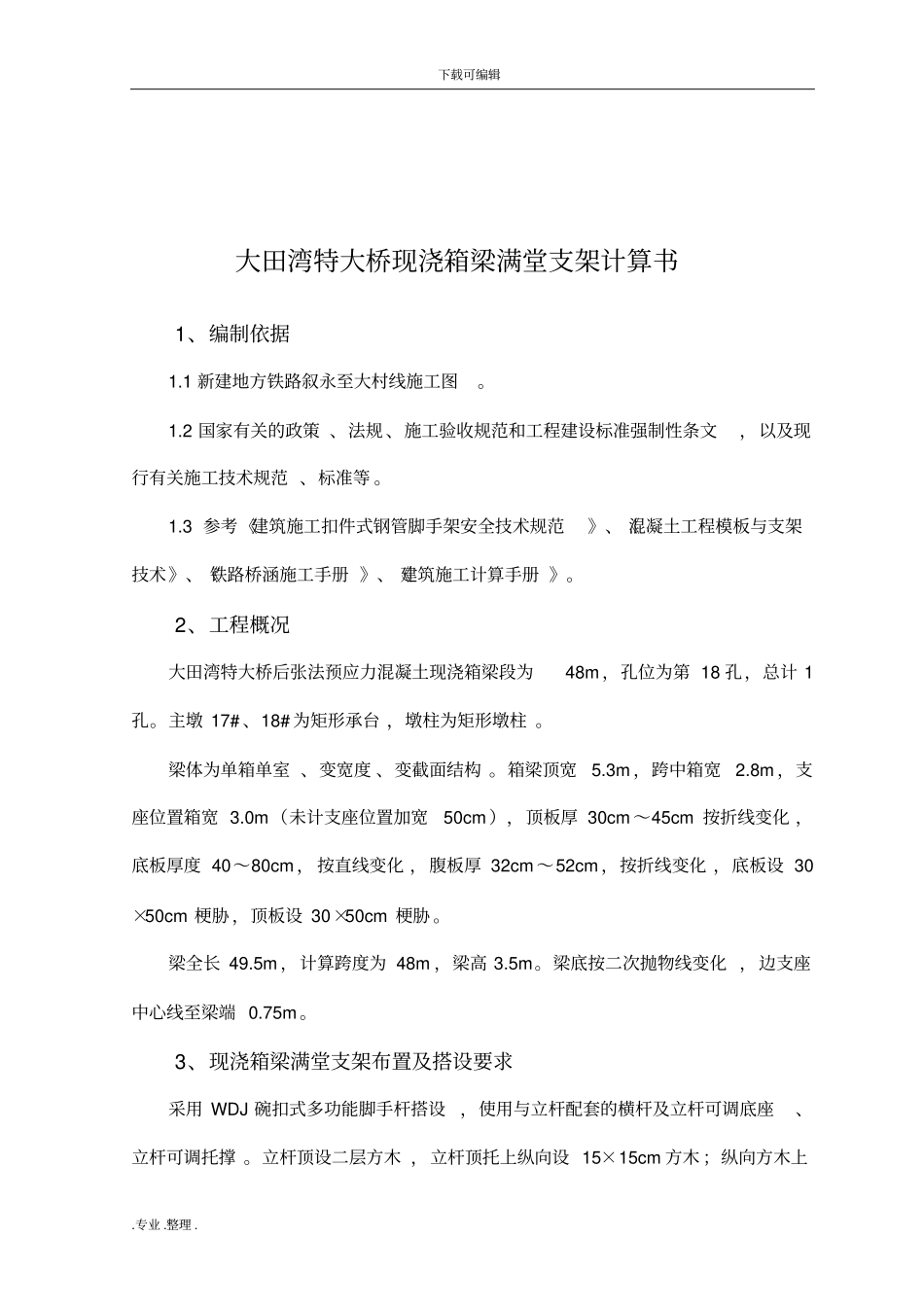

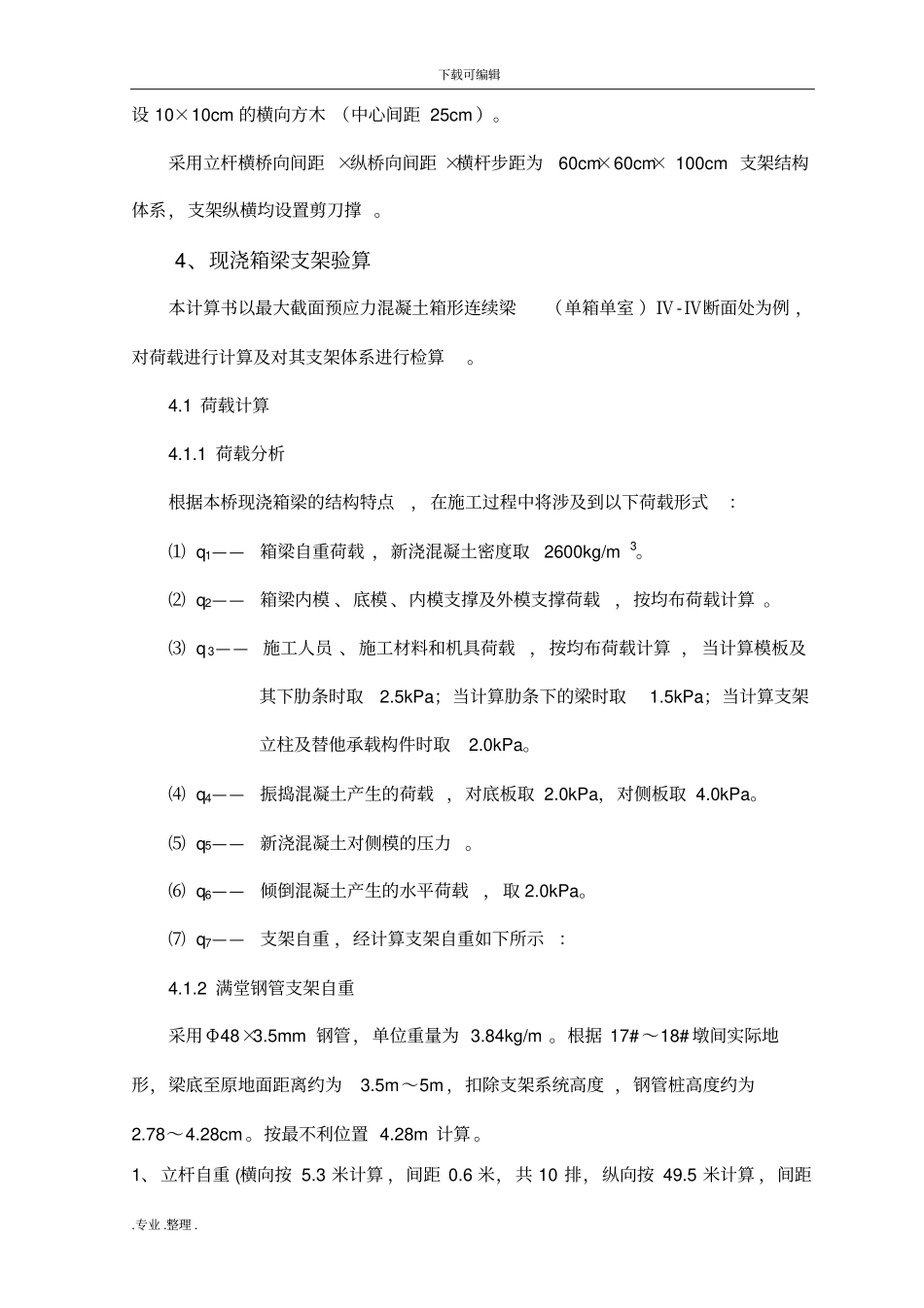

下载可编辑.专业 .整理 . 新建地方铁路叙永至大村段B 合同段大田湾特大桥现浇箱梁满堂支架计算书编制 ：复核 ：叙大铁路项目经理部年月日四川省铁路建设有限公司下载可编辑.专业 .整理 . 大田湾特大桥现浇箱梁满堂支架计算书1、编制依据1.1 新建地方铁路叙永至大村线施工图。1.2 国家有关的政策 、法规 、施工验收规范和工程建设标准强制性条文，以及现行有关施工技术规范 、标准等 。1.3 参考《建筑施工扣件式钢管脚手架安全技术规范》、《混凝土工程模板与支架技术》、《铁路桥涵施工手册 》、《建筑施工计算手册 》。2、工程概况大田湾特大桥后张法预应力混凝土现浇箱梁段为48m ，孔位为第 18 孔，总计 1孔。主墩 17# 、18# 为矩形承台 ，墩柱为矩形墩柱 。梁体为单箱单室 、变宽度 、变截面结构 。箱梁顶宽5.3m ，跨中箱宽2.8m ，支座位置箱宽 3.0m（未计支座位置加宽50cm ），顶板厚 30cm ～45cm 按折线变化 ，底板厚度 40～80cm ， 按直线变化 ，腹板厚 32cm ～52cm ，按折线变化 ，底板设 30×50cm 梗胁 ，顶板设 30×50cm 梗胁 。梁全长 49.5m ，计算跨度为 48m ，梁高 3.5m。梁底按二次抛物线变化 ，边支座中心线至梁端 0.75m 。3、现浇箱梁满堂支架布置及搭设要求采用 WDJ 碗扣式多功能脚手杆搭设，使用与立杆配套的横杆及立杆可调底座、立杆可调托撑 。立杆顶设二层方木 ，立杆顶托上纵向设 15×15cm 方木 ；纵向方木上下载可编辑.专业 .整理 . 设 10×10cm 的横向方木 （中心间距 25cm ）。采用立杆横桥向间距 ×纵桥向间距 ×横杆步距为60cm×60cm× 100cm 支架结构体系，支架纵横均设置剪刀撑 。4、现浇箱梁支架验算本计算书以最大截面预应力混凝土箱形连续梁（单箱单室 ）Ⅳ -Ⅳ断面处为例 ，对荷载进行计算及对其支架体系进行检算。4.1 荷载计算4.1.1 荷载分析根据本桥现浇箱梁的结构特点，在施工过程中将涉及到以下荷载形式：⑴ q1——箱梁自重荷载 ，新浇混凝土密度取2600kg/m3。⑵ q2——箱梁内模 、底模 、内模支撑及外模支撑荷载，按均布荷载计算 。⑶ q 3——施工人员 、施工材料和机具荷载，按均布荷载计算 ， 当计算模板及其下肋条时取2.5kPa；当计算肋条下的梁时取1.5kPa；当计算支架立柱及替他承载构件时取2.0kPa。⑷ q4——振捣混凝土产生的荷载 ，对底板取 2.0kPa，对侧板取 4.0kPa。⑸ q5——新浇混凝土对侧...
