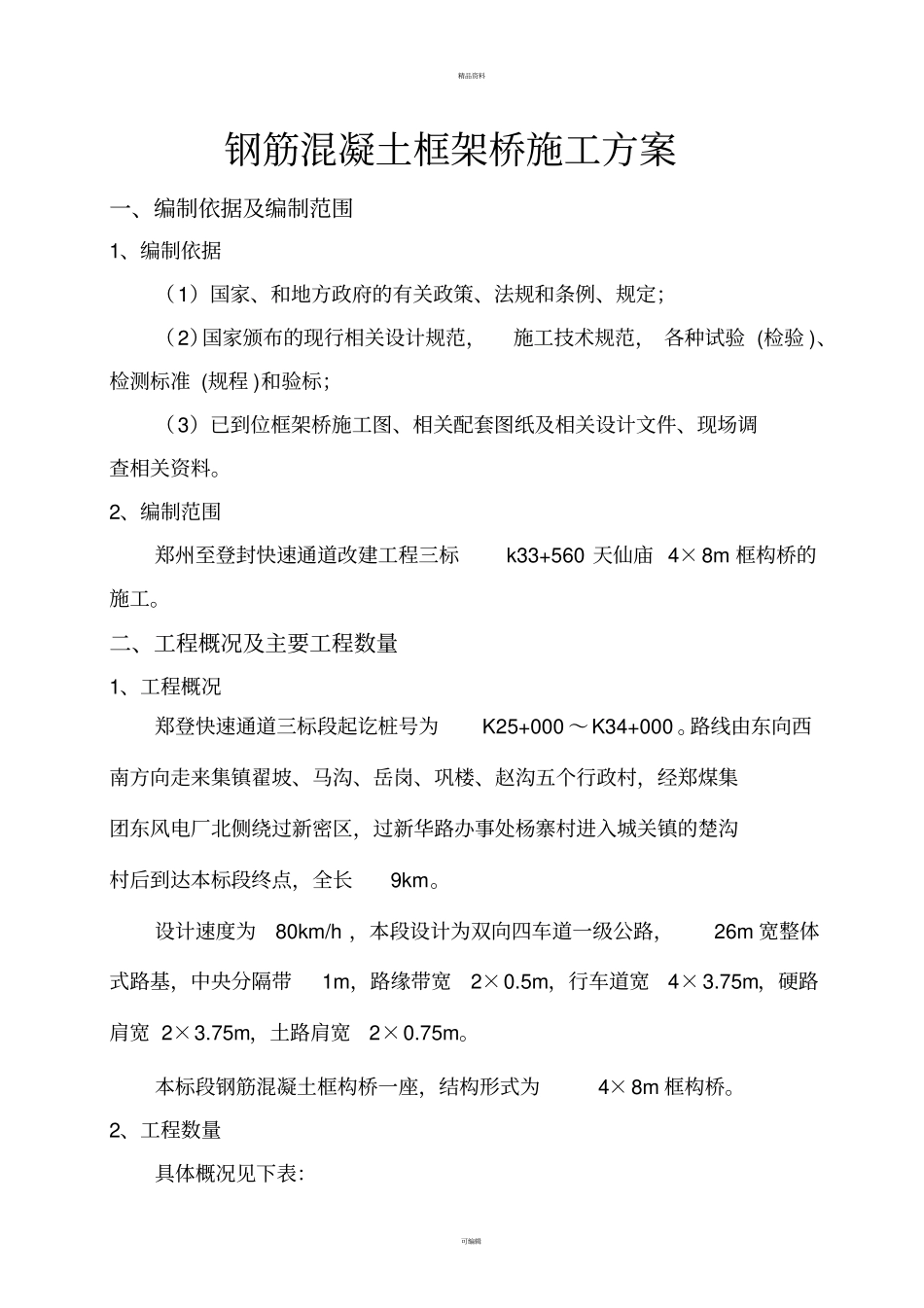

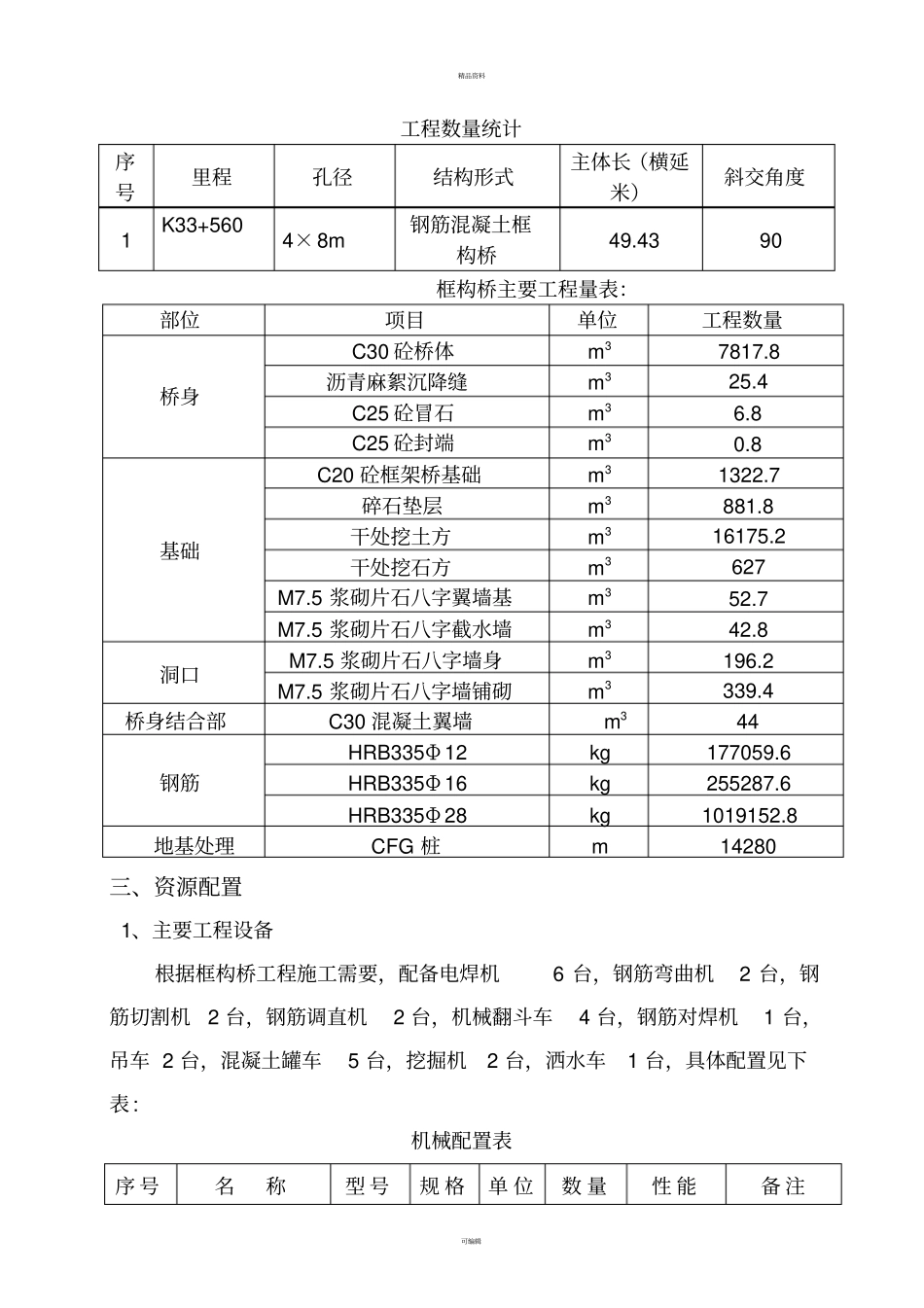

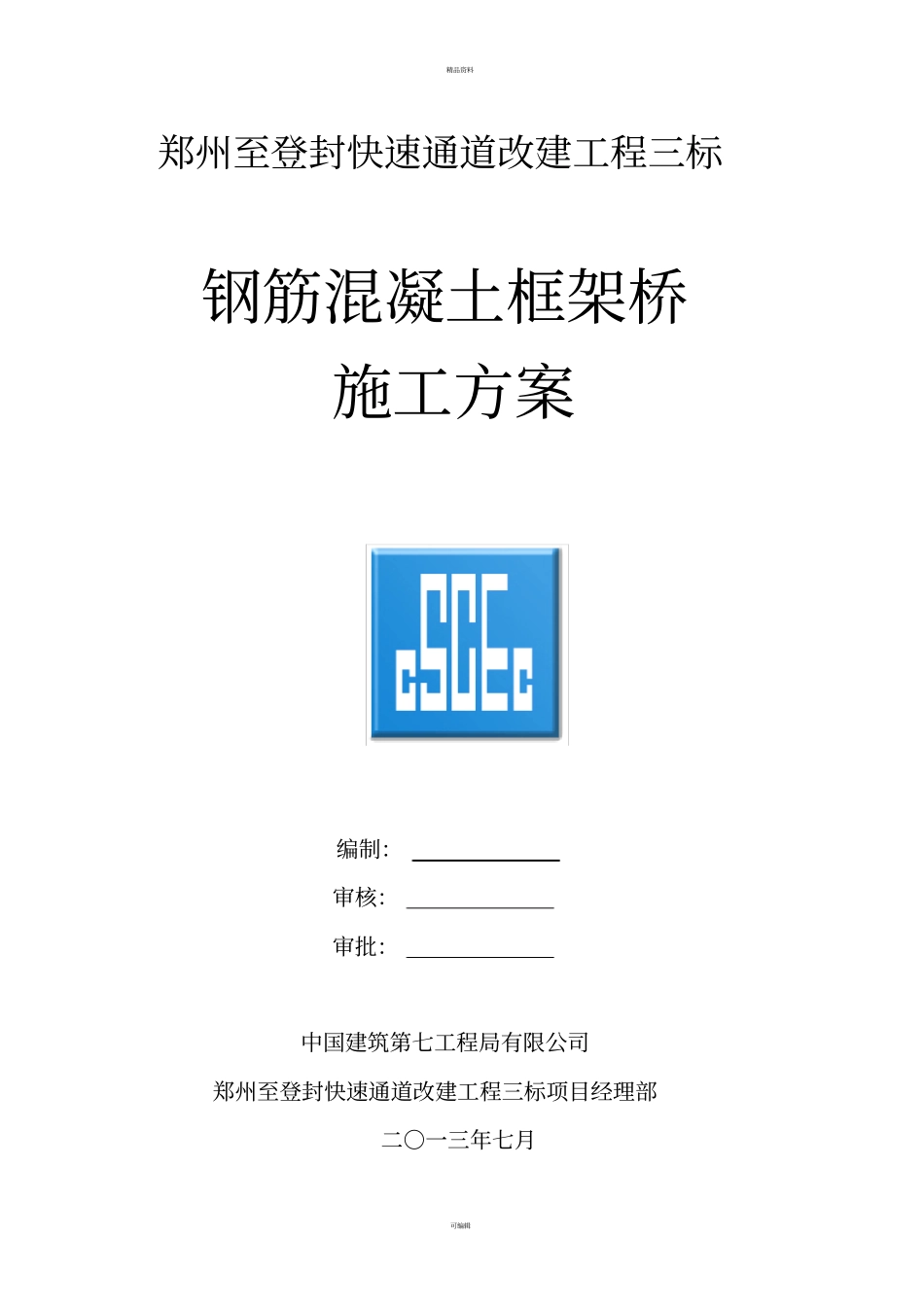

精品资料可编辑郑州至登封快速通道改建工程三标钢筋混凝土框架桥施工方案编制：审核：审批：中国建筑第七工程局有限公司郑州至登封快速通道改建工程三标项目经理部二○一三年七月精品资料可编辑钢筋混凝土框架桥施工方案一、编制依据及编制范围1、编制依据（1）国家、和地方政府的有关政策、法规和条例、规定；（2）国家颁布的现行相关设计规范，施工技术规范， 各种试验 (检验 )、检测标准 (规程 )和验标；（3）已到位框架桥施工图、相关配套图纸及相关设计文件、现场调查相关资料。2、编制范围郑州至登封快速通道改建工程三标k33+560 天仙庙 4×8m 框构桥的施工。二、工程概况及主要工程数量1、工程概况郑登快速通道三标段起讫桩号为K25+000 ～K34+000 。路线由东向西南方向走来集镇翟坡、马沟、岳岗、巩楼、赵沟五个行政村，经郑煤集团东风电厂北侧绕过新密区，过新华路办事处杨寨村进入城关镇的楚沟村后到达本标段终点，全长9km。设计速度为80km/h ，本段设计为双向四车道一级公路，26m 宽整体式路基，中央分隔带1m，路缘带宽2×0.5m，行车道宽4×3.75m，硬路肩宽 2×3.75m，土路肩宽2×0.75m。本标段钢筋混凝土框构桥一座，结构形式为4×8m 框构桥。2、工程数量具体概况见下表：精品资料可编辑工程数量统计序号里程孔径结构形式主体长（横延米）斜交角度1K33+5604×8m钢筋混凝土框构桥49.4390框构桥主要工程量表：部位项目单位工程数量桥身C30 砼桥体m37817.8沥青麻絮沉降缝m325.4C25 砼冒石m36.8C25 砼封端m30.8基础C20 砼框架桥基础m31322.7碎石垫层m3881.8干处挖土方m316175.2干处挖石方m3627M7.5 浆砌片石八字翼墙基m352.7M7.5 浆砌片石八字截水墙m342.8洞口M7.5 浆砌片石八字墙身m3196.2M7.5 浆砌片石八字墙铺砌m3339.4桥身结合部C30 混凝土翼墙m344钢筋HRB335Φ 12kg177059.6HRB335Φ 16kg255287.6HRB335Φ 28kg1019152.8地基处理CFG 桩m14280三、资源配置1、主要工程设备根据框构桥工程施工需要，配备电焊机6 台，钢筋弯曲机2 台，钢筋切割机2 台，钢筋调直机2 台，机械翻斗车4 台，钢筋对焊机1 台，吊车 2 台，混凝土罐车5 台，挖掘机2 台，洒水车1 台，具体配置见下表:机械配置表序 号名称型 号规 格单 位数 量性 能备 注精品资料可编辑序 号名称型 号规 格单 位数 量性 能备 注1电 焊 机BX1-525K台6良 好2钢 筋 弯 曲 机WJ-4040m台2良 好3钢 筋 切 断 机QJ-4040m...
