微波技术实验指导书样本

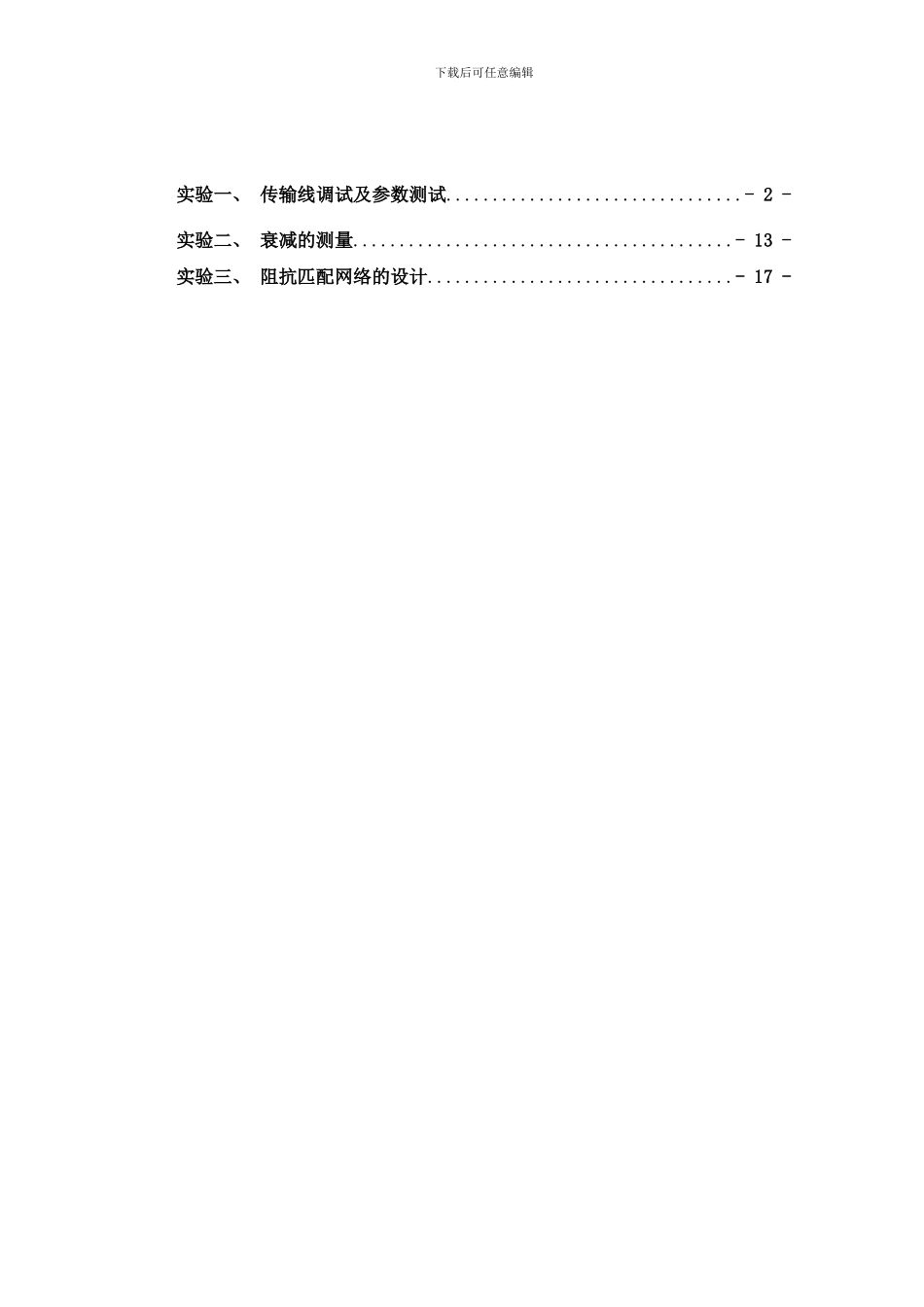

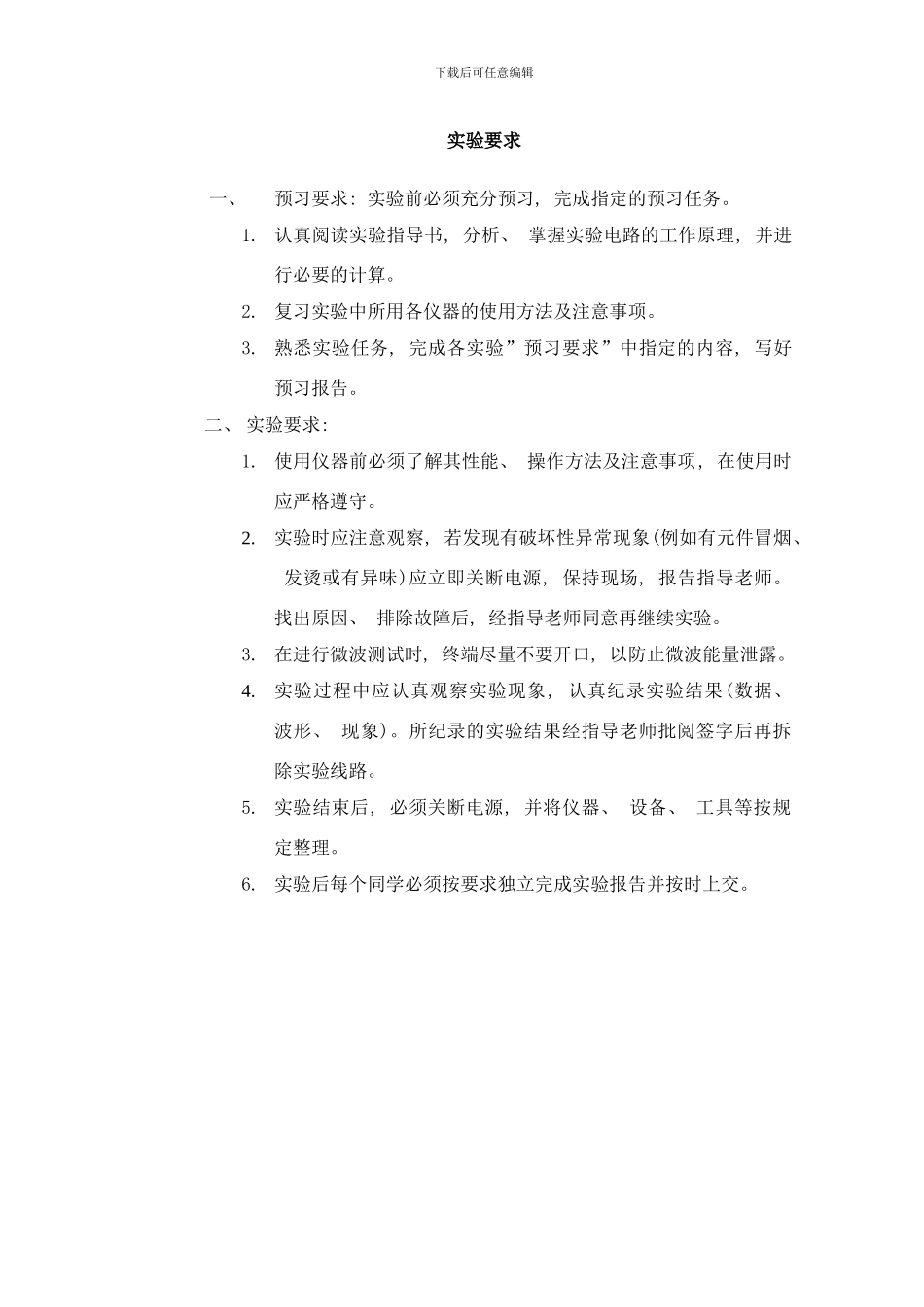

微波技术实验指导书内蒙古工业大学信息工程学院电子系 8 月目录下载后可任意编辑实验一、 传输线调试及参数测试................................- 2 -实验二、 衰减的测量.........................................- 13 -实验三、 阻抗匹配网络的设计.................................- 17 -下载后可任意编辑实验要求一、预习要求: 实验前必须充分预习, 完成指定的预习任务。1. 认真阅读实验指导书, 分析、 掌握实验电路的工作原理, 并进行必要的计算。2. 复习实验中所用各仪器的使用方法及注意事项。3. 熟悉实验任务, 完成各实验”预习要求”中指定的内容, 写好预习报告。二、 实验要求: 1. 使用仪器前必须了解其性能、 操作方法及注意事项, 在使用时应严格遵守。2.实验时应注意观察, 若发现有破坏性异常现象(例如有元件冒烟、 发烫或有异味)应立即关断电源, 保持现场, 报告指导老师。找出原因、 排除故障后, 经指导老师同意再继续实验。3. 在进行微波测试时, 终端尽量不要开口, 以防止微波能量泄露。4.实验过程中应认真观察实验现象, 认真纪录实验结果(数据、 波形、 现象)。所纪录的实验结果经指导老师批阅签字后再拆除实验线路。5. 实验结束后, 必须关断电源, 并将仪器、 设备、 工具等按规定整理。6. 实验后每个同学必须按要求独立完成实验报告并按时上交。下载后可任意编辑实验一、 传输线调试与参数测试一、实验目的1． 学会使用基本微波器件。2． 了解微波振荡源的基本工作特性和微波的传输特性。3． 学习利用吸收式测量频率和波长的方法; 4． 掌握用测量线来测量波长和频率的方法; 5． 学会测量线的定标; 6． 掌握常见的大、 中、 小电压驻波比的测量方法, 以及如何精确测量。二、实验原理1． 微波的传输特性为了避开导线辐射损耗和趋肤效应等的影响, 采纳标准矩形波导管为微波传输线, 并用 TE10波型。波导管具有三种工作状态: ① 当终端接”匹配负载”时, 反射波不存在, 波导中呈行波状态; ② 当终端接”短路片”、 开路或接纯电抗性负载时, 终端全反射, 波导中呈纯驻波状态; ③ 一般情况下, 终端是部分反射, 波导中传输的既不是行波, 也不是纯驻波, 而是呈行驻波状态。2． 微波频率的测量用吸收式频率计 PX16(直读式), 测量范围 8.2GHZ-12.4GHZ, 误差≤±0.3%, 当传输线中相当一部分功率进入频率计谐振腔内, 而另一部分从耦合元件处反射回去。...
