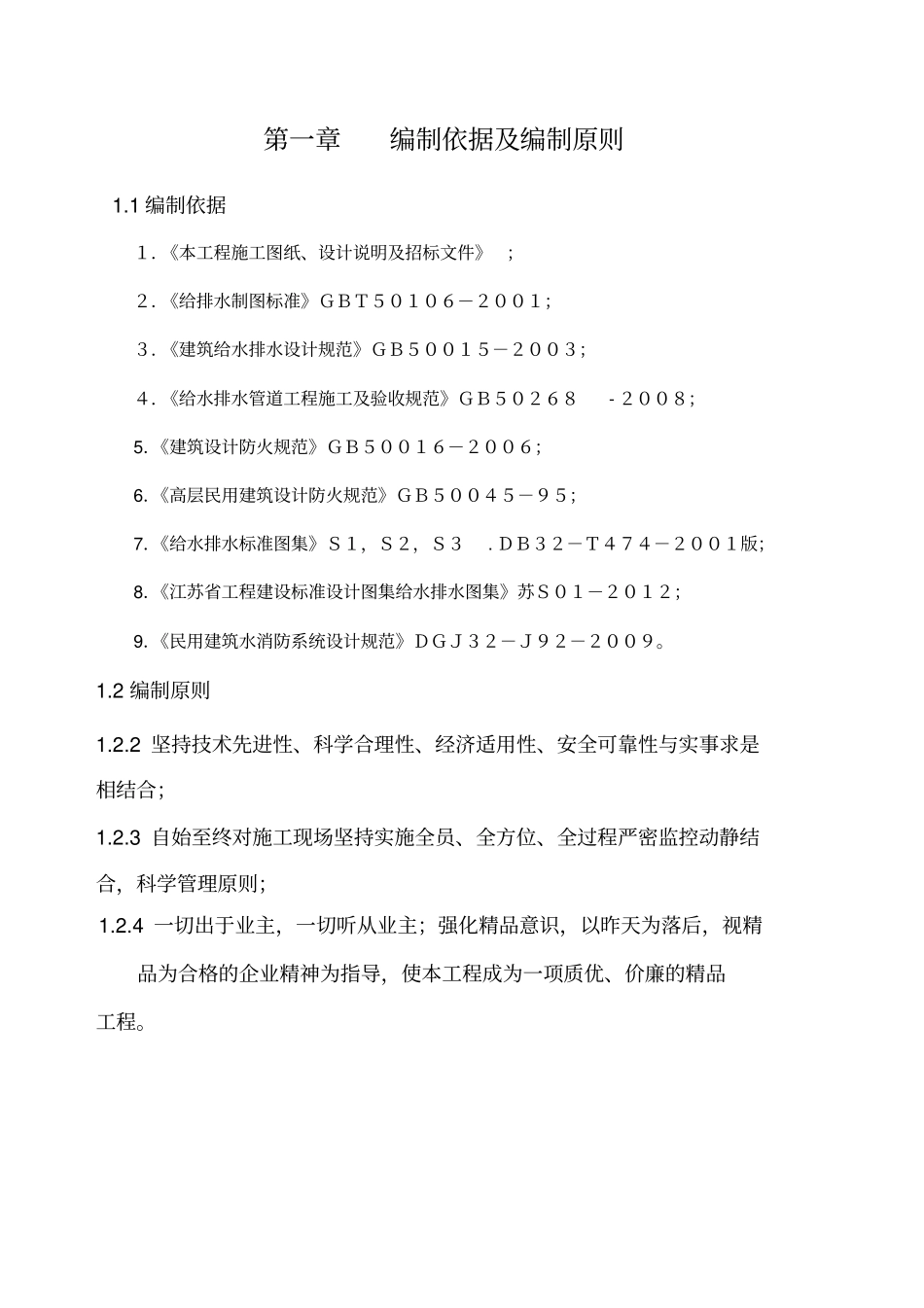

第一章编制依据及编制原则1.1 编制依据１．《本工程施工图纸、设计说明及招标文件》；２．《给排水制图标准》ＧＢＴ５０１０６－２００１；３．《建筑给水排水设计规范》ＧＢ５００１５－２００３；４．《给水排水管道工程施工及验收规范》ＧＢ５０２６８- ２００８；5．《建筑设计防火规范》ＧＢ５００１６－２００６；6．《高层民用建筑设计防火规范》ＧＢ５００４５－９５；7．《给水排水标准图集》Ｓ１，Ｓ２，Ｓ３. ＤＢ３２－Ｔ４７４－２００１版；8．《江苏省工程建设标准设计图集给水排水图集》苏Ｓ０１－２０１２；9．《民用建筑水消防系统设计规范》ＤＧＪ３２－Ｊ９２－２００９。1.2 编制原则1.2.2 坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合；1.2.3 自始至终对施工现场坚持实施全员、全方位、全过程严密监控动静结合，科学管理原则；1.2.4 一切出于业主，一切听从业主；强化精品意识，以昨天为落后，视精品为合格的企业精神为指导，使本工程成为一项质优、价廉的精品工程。第二章工程概况2.1 工程简况本工程位于江都区江平路南侧、规划祈福路东侧，建筑规模52-96＃楼，合计数 40 幢，建筑面积约20 万平方米，公共建筑３幢合计3.3 万平方米，占地面积共计13 万平方米；建设单位为江都区沿江开发有限公司，设计单位扬州市建筑设计研究院有限公司，监理单位扬州市建苑工程监理有限责任公司、扬州市创业建设工程监理有限公司，质量标准合格。2.1.1 管道地理位置消防水引自小区南侧一期消防泵房，主干管管径为 DN150，在小区内主干道下形成环网。覆土深度道路下为1.1 米，绿化带下为0.7 米。球墨铸铁管段长 3500 米，设置阀门井 41 座。2.1.2 管材及接口管材：管径大于100mm管道选用球墨铸铁管， T 型接口，接口处采用膨胀水泥包封，管道弯头及三通等配件处采用混凝土支墩，支墩做法详见10S505。消防管道阀门采用明杆法兰闸阀，耐压1.6Mpa，闸门井见苏 S01-2012，井径按图集要求选用。 消火栓采用地上式消火栓， 型号 SQS150，水泵接合器安装详见 99S203，水泵接合器距室外消火栓的距离宜为15-40m。对球墨铸铁管如厂家提供的管道未采用防腐则施工前应进行防腐，先刷一道冷底子油和两道环氧煤沥青，如出厂时已做防腐，则视情况加刷一道或两道环氧煤沥青。沟槽开挖至沟底面下100mm，铺 100mm中粗砂，然后再铺管，开挖后如遇到软地基或淤泥质土则通知设计人员或请设计人员到现场处...
