球墨铸铁管给排水施工方案

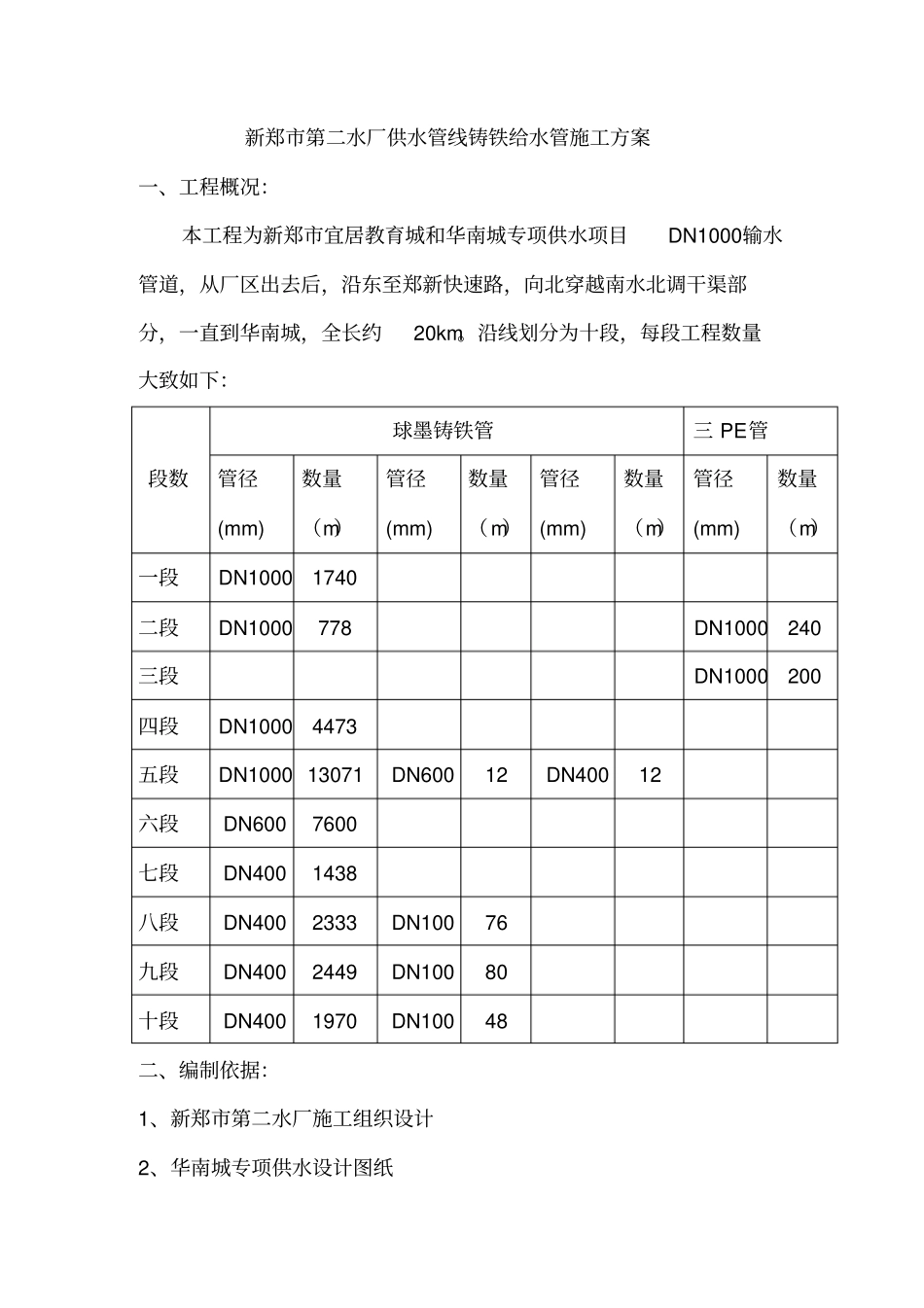

新郑市第二水厂供水管线铸铁给水管施工方案一、工程概况：本工程为新郑市宜居教育城和华南城专项供水项目DN1000输水管道，从厂区出去后，沿东至郑新快速路，向北穿越南水北调干渠部分，一直到华南城，全长约20km。沿线划分为十段，每段工程数量大致如下：段数球墨铸铁管三 PE管管径(mm) 数量（m）管径(mm) 数量（m）管径(mm) 数量（m）管径(mm) 数量（m）一段DN1000 1740 二段DN1000 778 DN1000 240 三段DN1000 200 四段DN1000 4473 五段DN1000 13071 DN600 12 DN400 12 六段DN600 7600 七段DN400 1438 八段DN400 2333 DN100 76 九段DN400 2449 DN100 80 十段DN400 1970 DN100 48 二、编制依据：1、新郑市第二水厂施工组织设计2、华南城专项供水设计图纸3、《给水排水管道工程施工及验收技术规范》（GB50268-2008）4、《城镇给水排水技术规范》（GB50788-2012）三、施工工艺测量放线 ----方挖管沟 ----验槽 ----管道安装 ----回填 ----附属构筑物----试压----冲洗 ----验收1、测量放线：1.1 、管道工程测量的准备工作。熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。熟悉现场情况， 了解设计管线走向， 以及管线沿途已有平面和高程控制点分布情况。根据管道平面图和已有控制点，并结合实际地形， 作好实测数据的计算整理，并绘制测量图。1.2 、管道中线定位及高程控制测量。管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。根据地物的关系来确定主点的位置，按照设计提供的关系数据，进行管线定位。 如现场无适当控制点可利用， 可沿管线近处布设控制导线。管线定位时，最常采用极坐标法与角度交会法。其测角精度一般可采用 30′ ，量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′ 。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。2、开挖管沟1、开挖管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件， 正确的选择沟槽断面形式， 为施工创...
