球阀安装维护手册资料

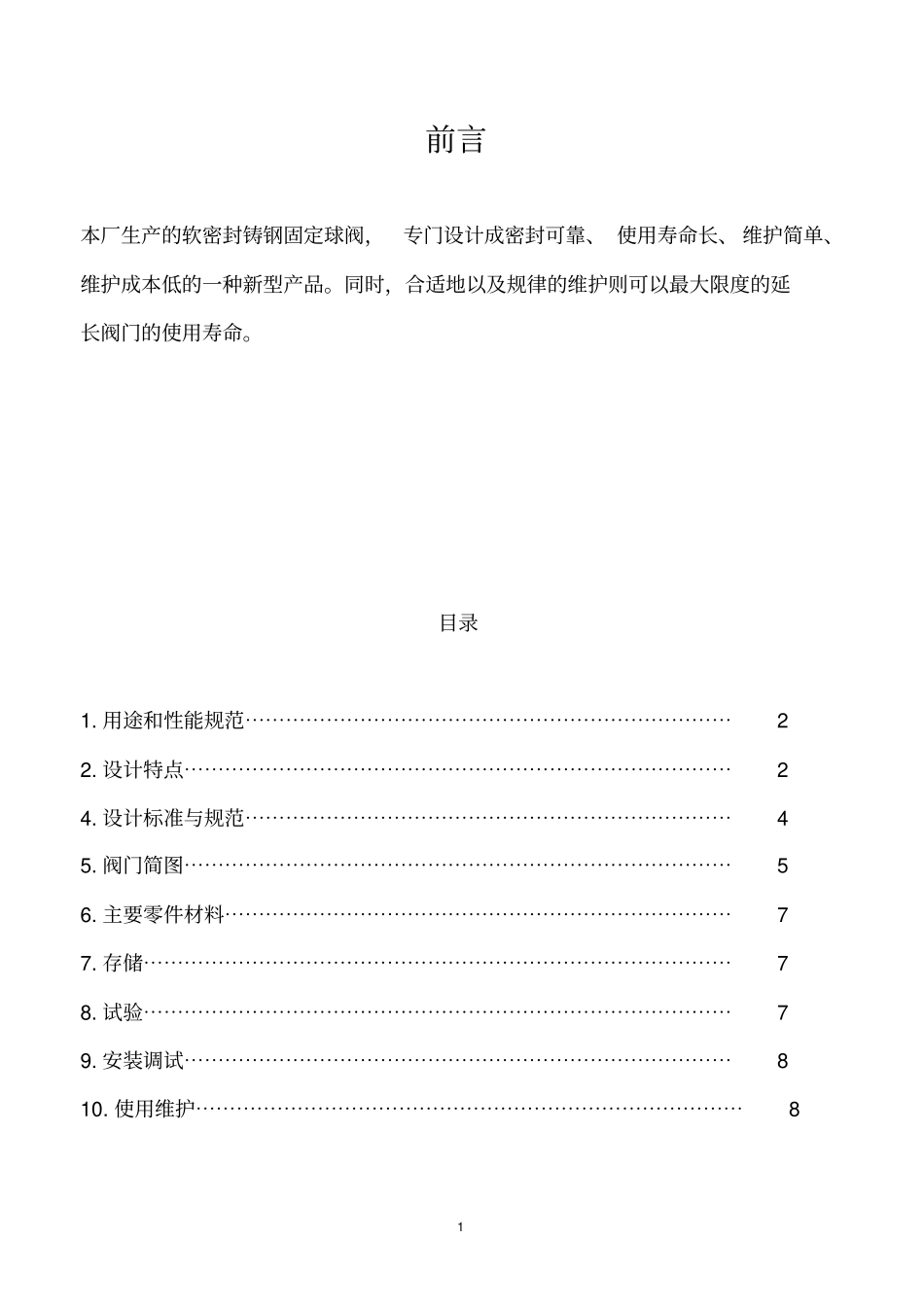

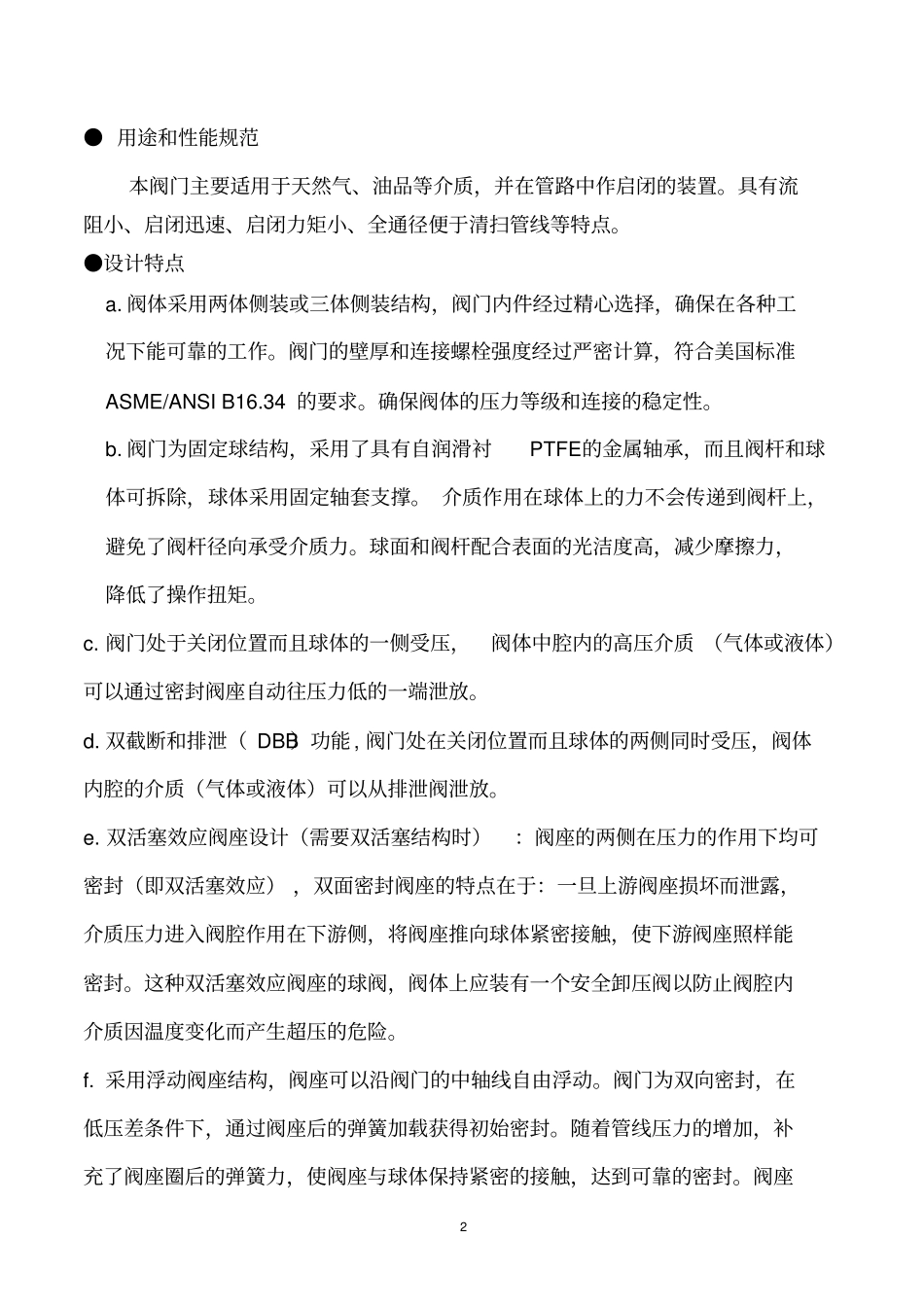

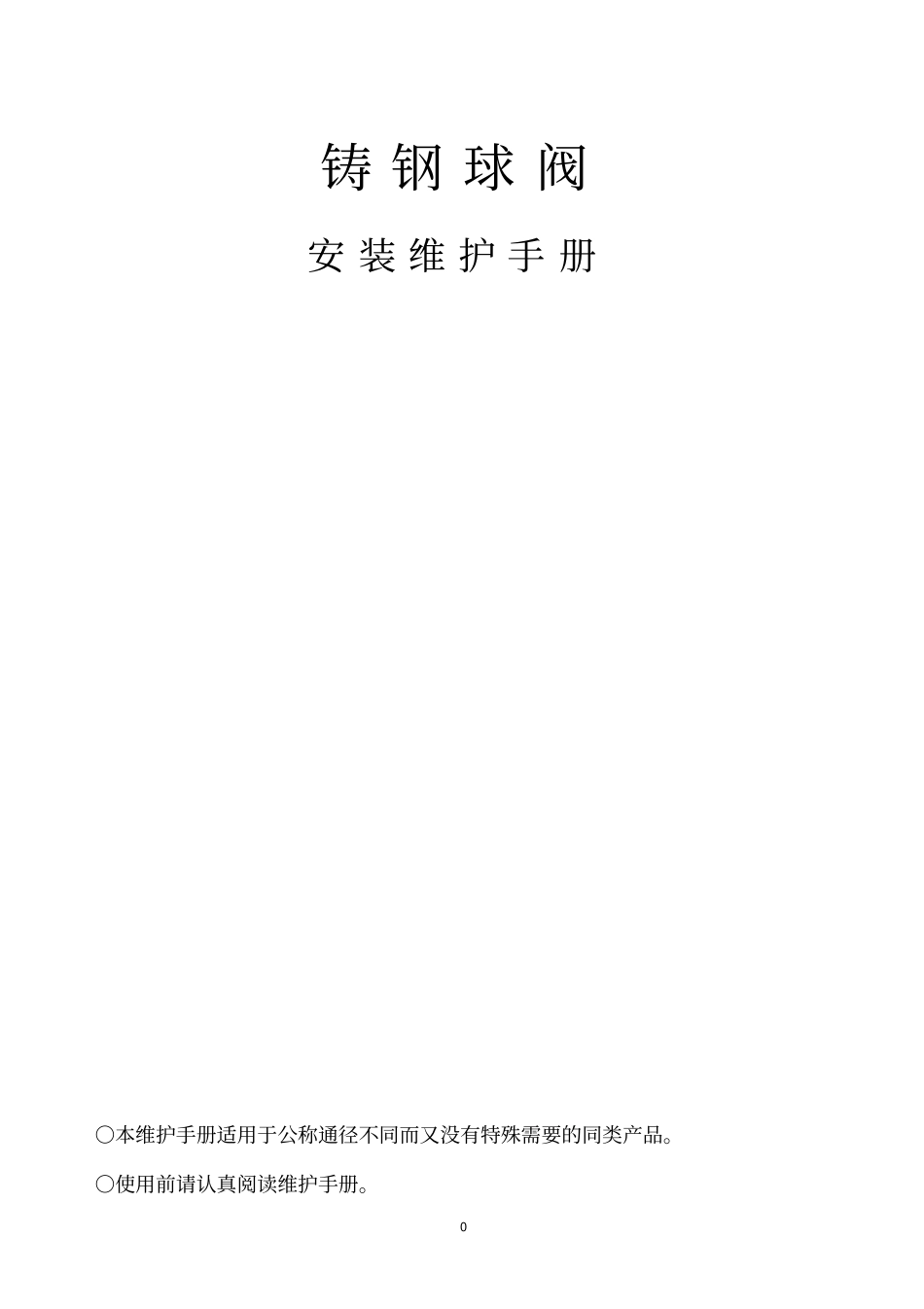

0 铸 钢 球 阀安 装 维 护 手 册○本维护手册适用于公称通径不同而又没有特殊需要的同类产品。○使用前请认真阅读维护手册。1 前言本厂生产的软密封铸钢固定球阀，专门设计成密封可靠、 使用寿命长、 维护简单、维护成本低的一种新型产品。同时，合适地以及规律的维护则可以最大限度的延长阀门的使用寿命。目录1. 用途和性能规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2. 设计特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4. 设计标准与规范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 5. 阀门简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 6. 主要零件材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 7. 存储⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 8. 试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 9. 安装调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 10. 使用维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 2 ● 用途和性能规范本阀门主要适用于天然气、油品等介质，并在管路中作启闭的装置。具有流阻小、启闭迅速、启闭力矩小、全通径便于清扫管线等特点。●设计特点a. 阀体采用两体侧装或三体侧装结构，阀门内件经过精心选择，确保在各种工况下能可靠的工作。阀门的壁厚和连接螺栓强度经过严密计算，符合美国标准ASME/ANSI B16.34 的要求。确保阀体的压力等级和连接的稳定性。b. 阀门为固定球结构，采用了具有自润滑衬PTFE的金属轴承，而且阀杆和球体可拆除，球体采用固定轴套支撑。 介质作用在球体上的力不会传递到阀杆上，避免了阀杆径向承受介质力。球面和阀杆配合表面的光洁度高，减少摩擦力，降低了操作扭矩。c. 阀门处于关闭位置而且球体的一侧受压，阀体中腔内的高压介质 （气体或液体）可以通过密封阀座自动往压力低的一端泄放。d. 双截断和排泄（ DBB）功能, 阀门处在关闭位置而且球体的两侧同时受压，阀体内腔的介质（气体或液体）可以从排泄阀泄放。e. 双活塞效应阀座设计（需要双活塞结构时）：阀座的两侧在压力的作用下均可密封（即双活塞效应） ，双面密封阀座的特点在于：一旦上游阀座损坏而泄露，介质压力进入阀腔作用在下游侧，将阀座推向球体紧密接触，使下游阀座照样能密封。这种双活塞效应阀座的球阀，阀体上应装有一个安全...
