理正软件计算土石坝渗流稳定

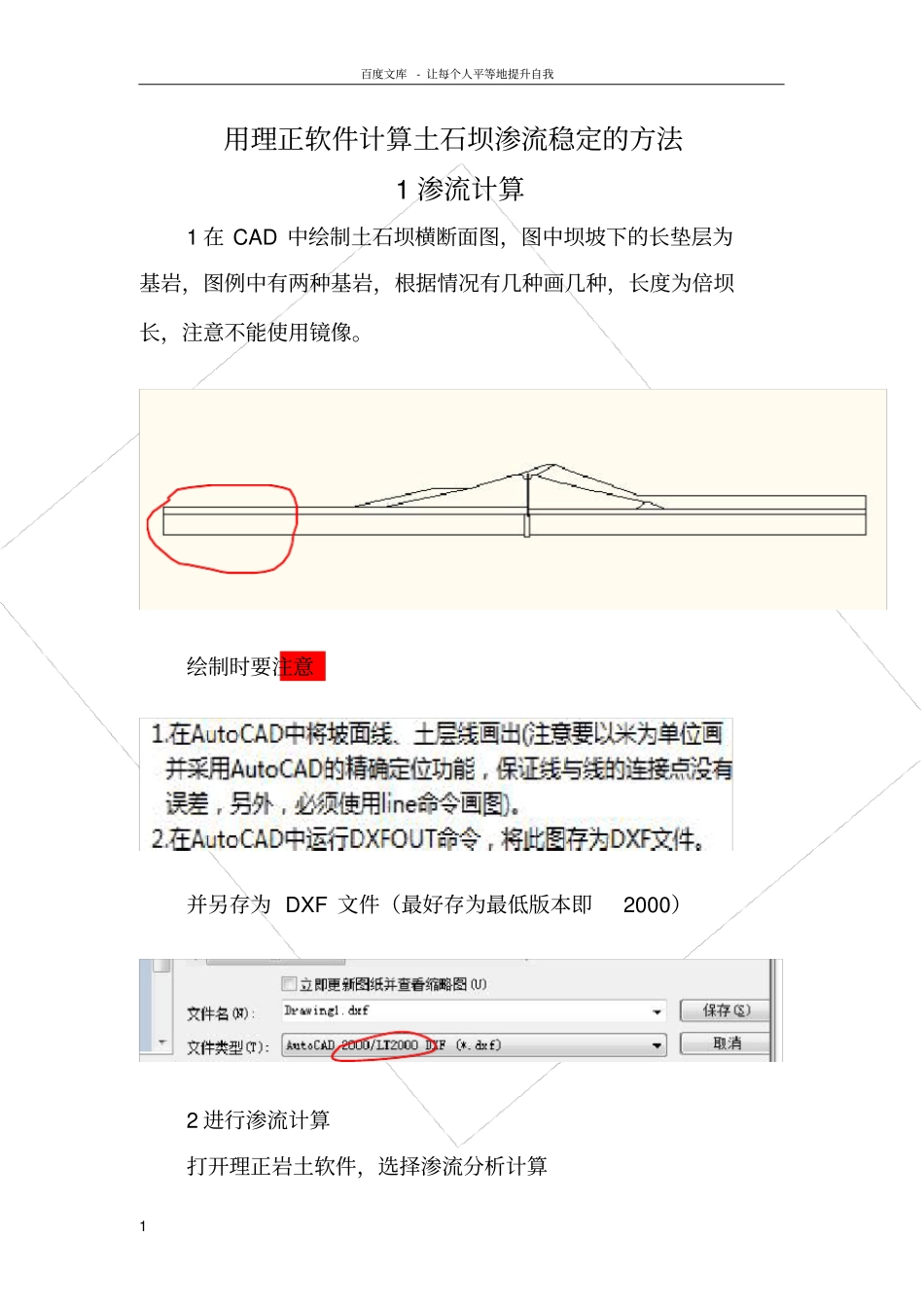

理正软件计算土石坝渗流稳定_第1页
1/20

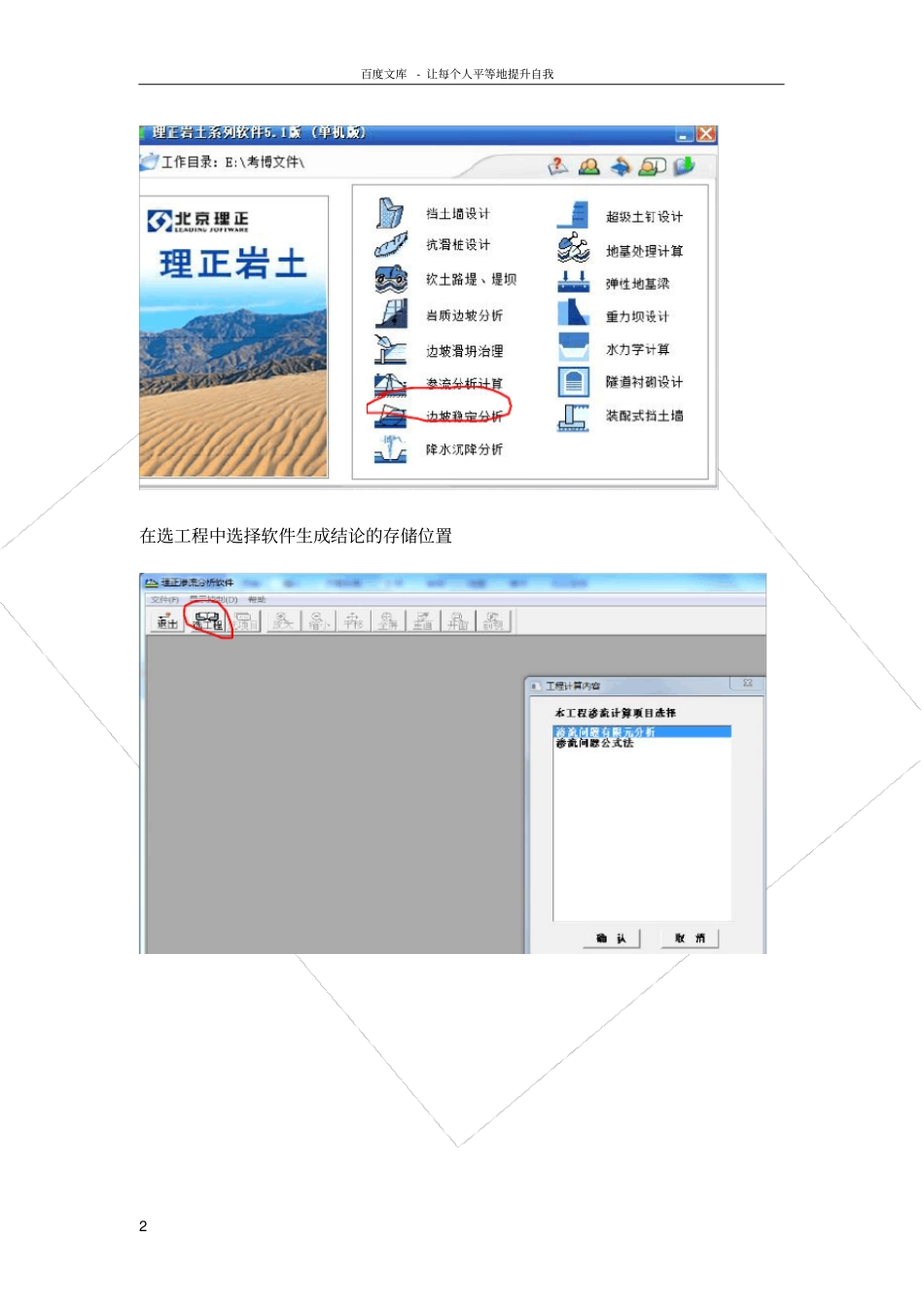

理正软件计算土石坝渗流稳定_第2页
2/20

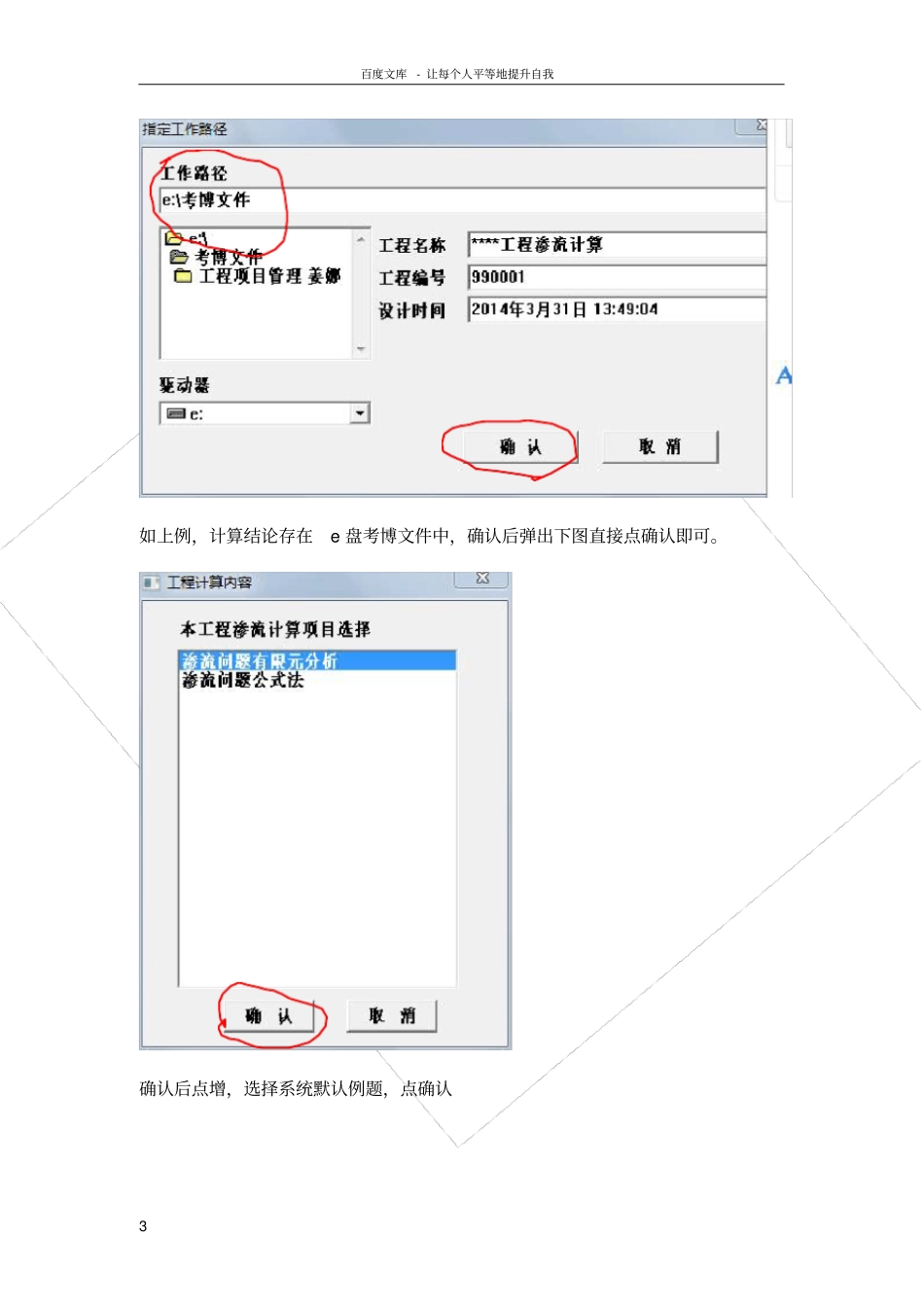

理正软件计算土石坝渗流稳定_第3页
3/20
百度文库- 让每个人平等地提升自我1 用理正软件计算土石坝渗流稳定的方法1 渗流计算1 在 CAD 中绘制土石坝横断面图,图中坝坡下的长垫层为基岩,图例中有两种基岩,根据情况有几种画几种,长度为倍坝长,注意不能使用镜像。绘制时要注意并另存为 DXF 文件(最好存为最低版本即2000)2 进行渗流计算打开理正岩土软件,选择渗流分析计算百度文库- 让每个人平等地提升自我2 在选工程中选择软件生成结论的存储位置百度文库- 让每个人平等地提升自我3 如上例,计算结论存在e 盘考博文件中,确认后弹出下图直接点确认即可。确认后点增,选择系统默认例题,点确认百度文库- 让每个人平等地提升自我4 然后自动弹出下图中对话框然后点击左上角的“辅助功能”选择“读入DXF文件自动生成坡面、节点、土层数据”,弹出以下对话框百度文库- 让每个人平等地提升自我5 选择已画好的 CAD图打开百度文库- 让每个人平等地提升自我6 打开后出现如下对话框, 在图上双击后可放大图形, 放大后可看到起始点编号 (起始点在图中用红圈标出,及上游坝坡起始点)。坡面线段数及坝坡分为几段,无马道土石坝坡面线段数为3,图例中有 9条。百度文库- 让每个人平等地提升自我7 弹出以下对话框,在坡面形状中填写正确的上下游水位节点坐标一栏为理正自动生成坐标,不用修改百度文库- 让每个人平等地提升自我8 土层定义一栏如下图, 图中不同土性区域数为软件自动生成软件同时为不同区域编号,双击图中土石坝图形放大图形可以看到编号(如下附图2)Kx,Ky 为土层的 x,y 向的渗透系数,同一土层两数相等且等于土层渗透系数,对应区号输入渗透系数(渗透系数由地质资料中查找)α 值若无资料则都为 0计算即可。附图 2 百度文库- 让每个人平等地提升自我9 面边界条件中, 同样双击放大土石坝剖面图可以看到节点编号,顺时针输入计算所需要的坡面信息(即始末节点编号),面边界个数及浸润线可能经过的面,即上游所有水面线以下的坡面加上坝基上表面,下游所有坡面加坝基上表面,如图,蓝色为已知水面线,红色为可能的浸出面. 百度文库- 让每个人平等地提升自我10 点边界描述项数为2,节点即上下游水面线与坝体的交点,若下游无水则为下游坝脚,取值为0。计算参数栏为系统默认,不用修改输出结果栏目中, 需注意流量计算截面的点数一栏和理正边坡文件接口一栏。流量计算截面的点数即下游截面所有点和基岩上表面所有点,如本例有 5 个...
