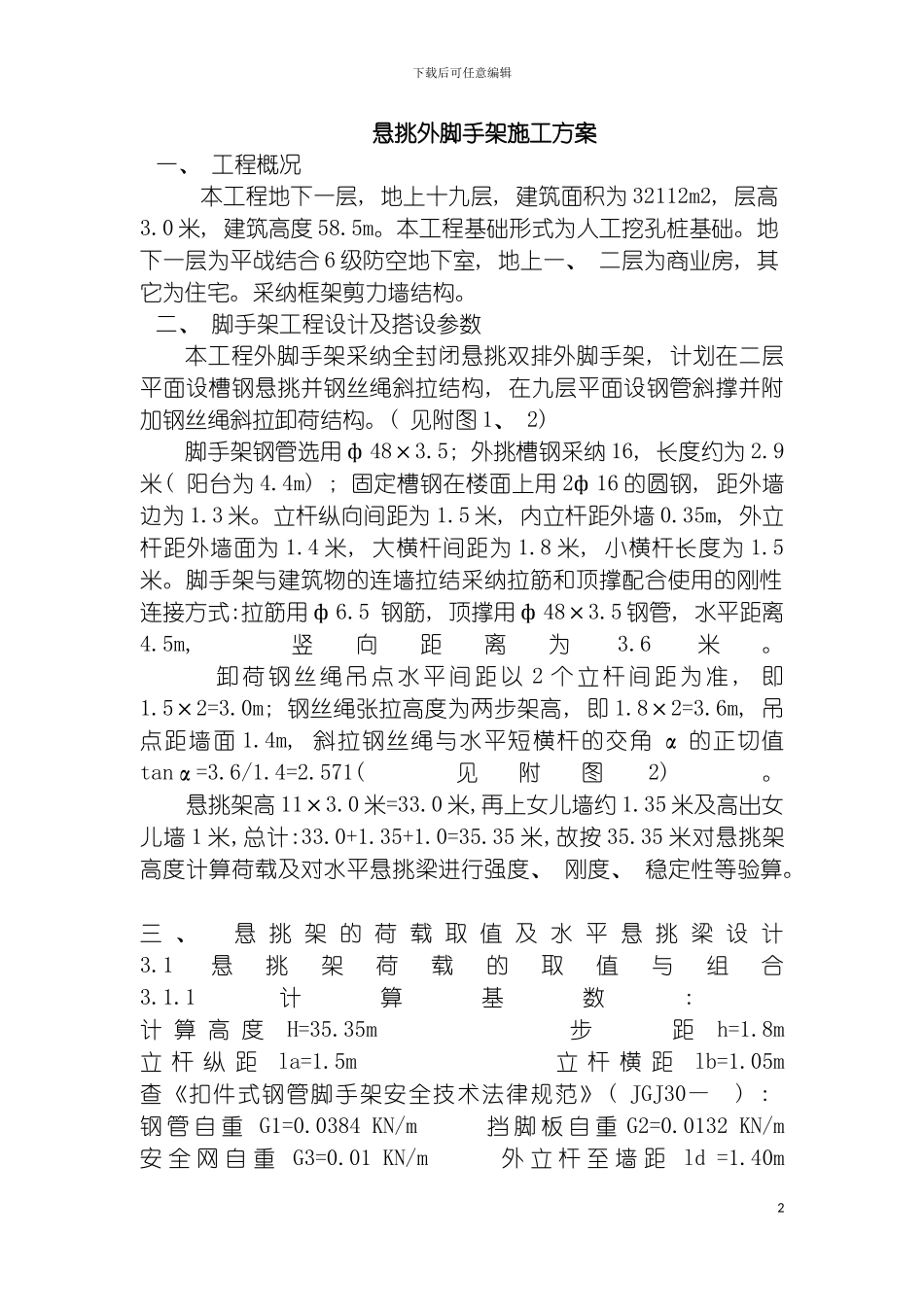

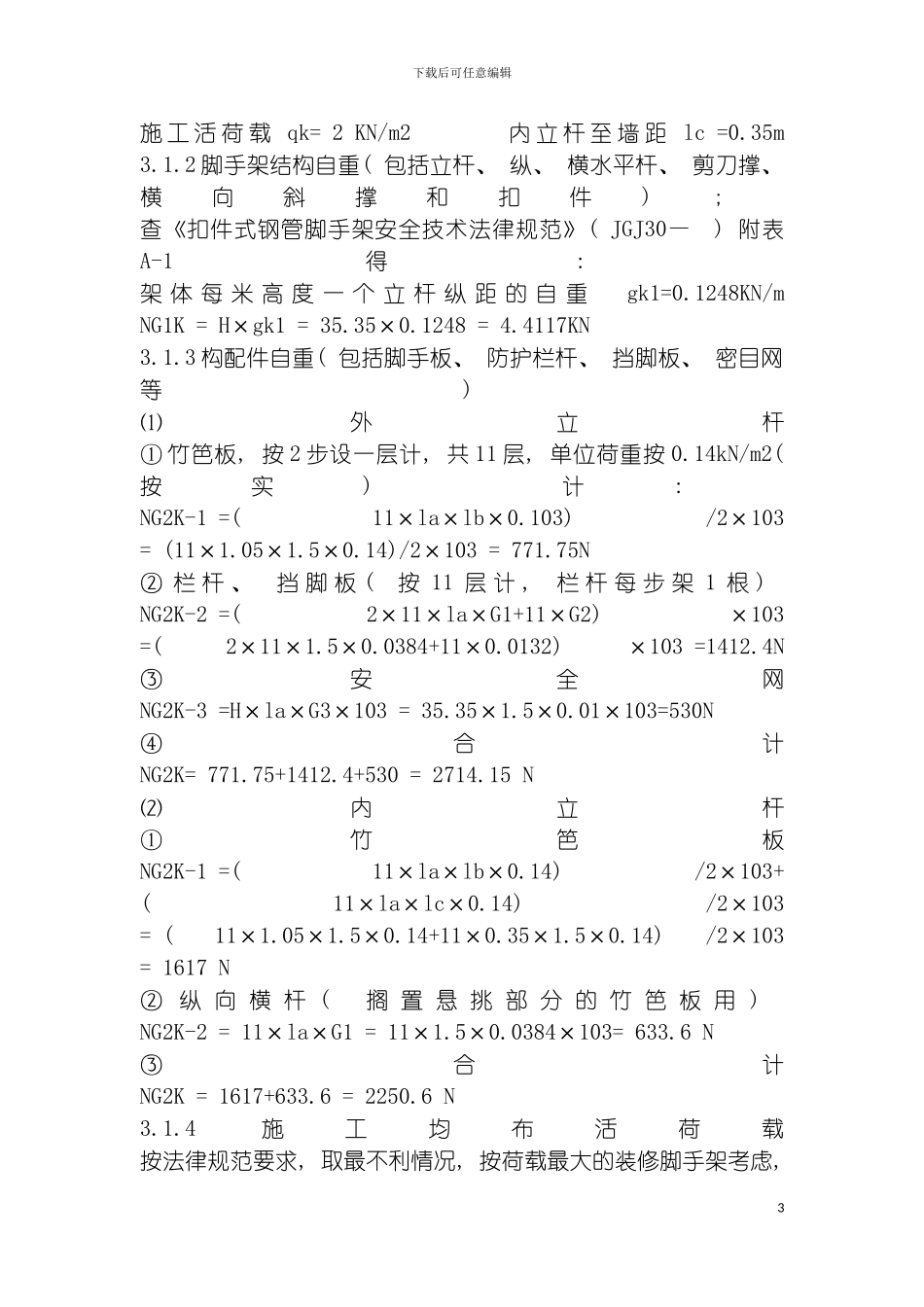

下载后可任意编辑悬挑外脚手架施工方案1下载后可任意编辑悬挑外脚手架施工方案一、 工程概况 本工程地下一层, 地上十九层, 建筑面积为 32112m2, 层高3.0 米, 建筑高度 58.5m。本工程基础形式为人工挖孔桩基础。地下一层为平战结合 6 级防空地下室, 地上一、 二层为商业房, 其它为住宅。采纳框架剪力墙结构。二、 脚手架工程设计及搭设参数本工程外脚手架采纳全封闭悬挑双排外脚手架, 计划在二层平面设槽钢悬挑并钢丝绳斜拉结构, 在九层平面设钢管斜撑并附加钢丝绳斜拉卸荷结构。( 见附图 1、 2) 脚手架钢管选用 ф48×3.5; 外挑槽钢采纳 16, 长度约为 2.9米( 阳台为 4.4m) ; 固定槽钢在楼面上用 2ф16 的圆钢, 距外墙边为 1.3 米。立杆纵向间距为 1.5 米, 内立杆距外墙 0.35m, 外立杆距外墙面为 1.4 米, 大横杆间距为 1.8 米, 小横杆长度为 1.5米。脚手架与建筑物的连墙拉结采纳拉筋和顶撑配合使用的刚性连接方式:拉筋用 ф6.5 钢筋, 顶撑用 ф48×3.5 钢管, 水平距离4.5m, 竖向距离为3.6米。 卸荷钢丝绳吊点水平间距以 2 个立杆间距为准 , 即1.5×2=3.0m; 钢丝绳张拉高度为两步架高, 即 1.8×2=3.6m, 吊点距墙面 1.4m, 斜拉钢丝绳与水平短横杆的交角 α 的正切值tanα=3.6/1.4=2.571( 见附图2) 。 悬挑架高 11×3.0 米=33.0 米,再上女儿墙约 1.35 米及高出女儿墙 1 米,总计:33.0+1.35+1.0=35.35 米,故按 35.35 米对悬挑架高度计算荷载及对水平悬挑梁进行强度、 刚度、 稳定性等验算。三 、 悬 挑 架 的 荷 载 取 值 及 水 平 悬 挑 梁 设 计3.1悬挑架荷载的取值与组合3.1.1计算基数: 计 算 高 度 H=35.35m 步 距 h=1.8m立 杆 纵 距 la=1.5m 立 杆 横 距 lb=1.05m查《扣件式钢管脚手架安全技术法律规范》 ( JGJ30— ) : 钢 管 自 重 G1=0.0384 KN/m 挡 脚 板 自 重 G2=0.0132 KN/m安 全 网 自 重 G3=0.01 KN/m 外 立 杆 至 墙 距 ld =1.40m2下载后可任意编辑施 工 活 荷 载 qk= 2 KN/m2 内 立 杆 至 墙 距 lc =0.35m3.1.2 脚手架结构自重( 包括立杆、 纵、 横水平杆、 剪刀撑、 横向斜撑和扣件) ; 查《扣件式钢管脚手架安全技术法律规范》( JGJ30— ) 附表A-1得: 架 体 每 米 高 度 一 个 立 杆 纵 距 的 自 重 gk1=0.1248KN/mNG1K = H×gk1 ...
