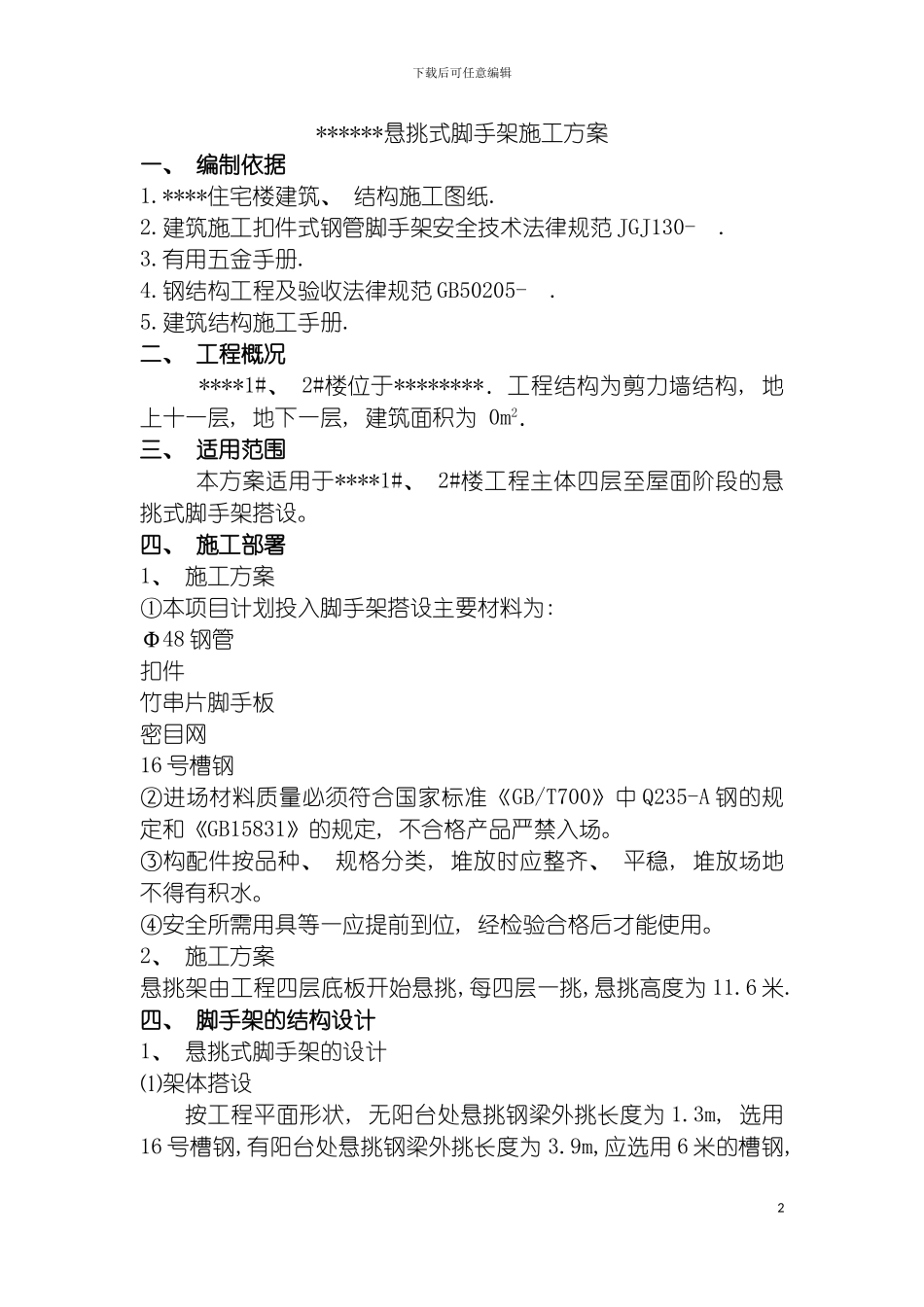

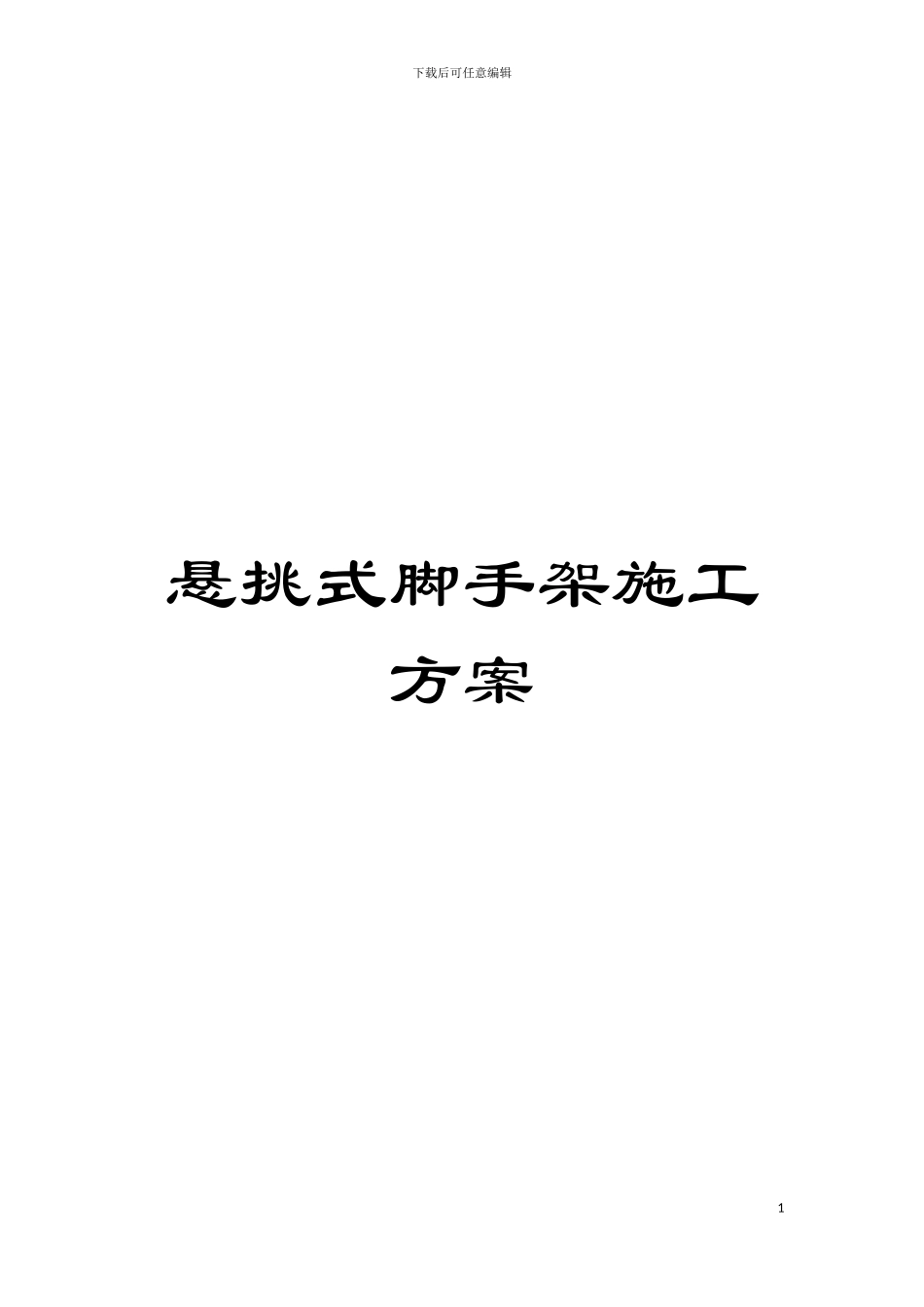

下载后可任意编辑悬挑式脚手架施工方案1下载后可任意编辑******悬挑式脚手架施工方案一、 编制依据1.****住宅楼建筑、 结构施工图纸.2.建筑施工扣件式钢管脚手架安全技术法律规范 JGJ130- .3.有用五金手册.4.钢结构工程及验收法律规范 GB50205- .5.建筑结构施工手册.二、 工程概况 ****1#、 2#楼位于********．工程结构为剪力墙结构, 地上十一层, 地下一层, 建筑面积为 0m2． 三、 适用范围本方案适用于****1#、 2#楼工程主体四层至屋面阶段的悬挑式脚手架搭设。四、 施工部署1、 施工方案①本项目计划投入脚手架搭设主要材料为: Φ48 钢管扣件 竹串片脚手板密目网16 号槽钢②进场材料质量必须符合国家标准《GB/T700》中 Q235-A 钢的规定和《GB15831》的规定, 不合格产品严禁入场。③构配件按品种、 规格分类, 堆放时应整齐、 平稳, 堆放场地不得有积水。④安全所需用具等一应提前到位, 经检验合格后才能使用。2、 施工方案悬挑架由工程四层底板开始悬挑,每四层一挑,悬挑高度为 11.6 米.四、 脚手架的结构设计1、 悬挑式脚手架的设计⑴架体搭设按工程平面形状, 无阳台处悬挑钢梁外挑长度为 1.3m, 选用16 号槽钢,有阳台处悬挑钢梁外挑长度为 3.9m,应选用 6 米的槽钢,2下载后可任意编辑端部斜拉钢丝绳卸荷,钢梁按架体纵向间距按 1.5 ｍ布置( 立杆纵距) , 架体横距 1.05 ｍ, 里排立杆间距离外墙皮 0.4 ｍ, 步距1.8 ｍ．( 图 1a、 1b、 1c) 连墙件按 3.6 ｍ×4.5 ｍ布置, 用刚性连接横杆对架体进行拉结, 拉结点应从外架的第一步开始进行设置.挑梁和预埋环制作及连墙杆连接如图( 图 2a、 2b、 2c、 2d) .外侧搭设连续式剪刀撑, 满挂密目网．转角处进行特别加固处理, 实行螺栓连接或焊接方式用 10 号槽钢制作构架体, 作为立杆的生根点(槽钢与槽钢接口处采纳焊接或利用角钢和螺栓固定).整个架体用 Ф17(6×19+1)钢丝绳斜拉将悬挑钢梁端部与工程主体拉紧( 图 3a、 b、 c) ．( a) (b)3下载后可任意编辑( c) 图 1( a) (b)4下载后可任意编辑(c)( d) 图 2图 3a5下载后可任意编辑图 3b图 3c架体材料选用Ｉ 16 槽钢, 扣件式钢管架体, 底部满铺 50 ｍｍ厚木脚手板．操作层根据需要铺设两层脚手板, 每层均设一道扶手栏杆．悬挑钢梁的锚环设置两道, 两道锚环的间距应大于 50ｃｍ, 钢梁在铺设时内置部分的梁端头应距第一道锚环 15～30 ｃｍ( 图 4) ．...
