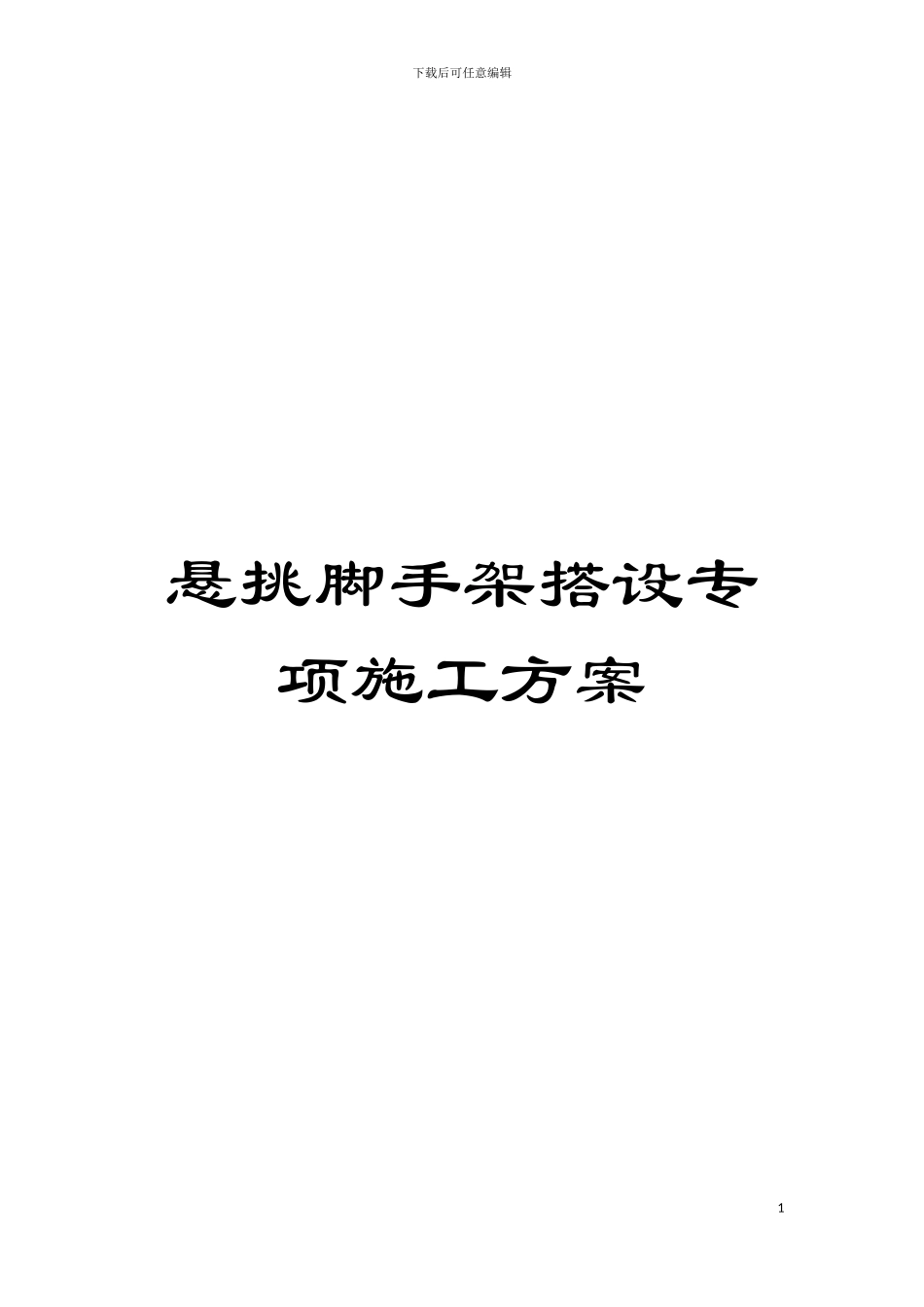

悬挑脚手架搭设专项施工方案模板

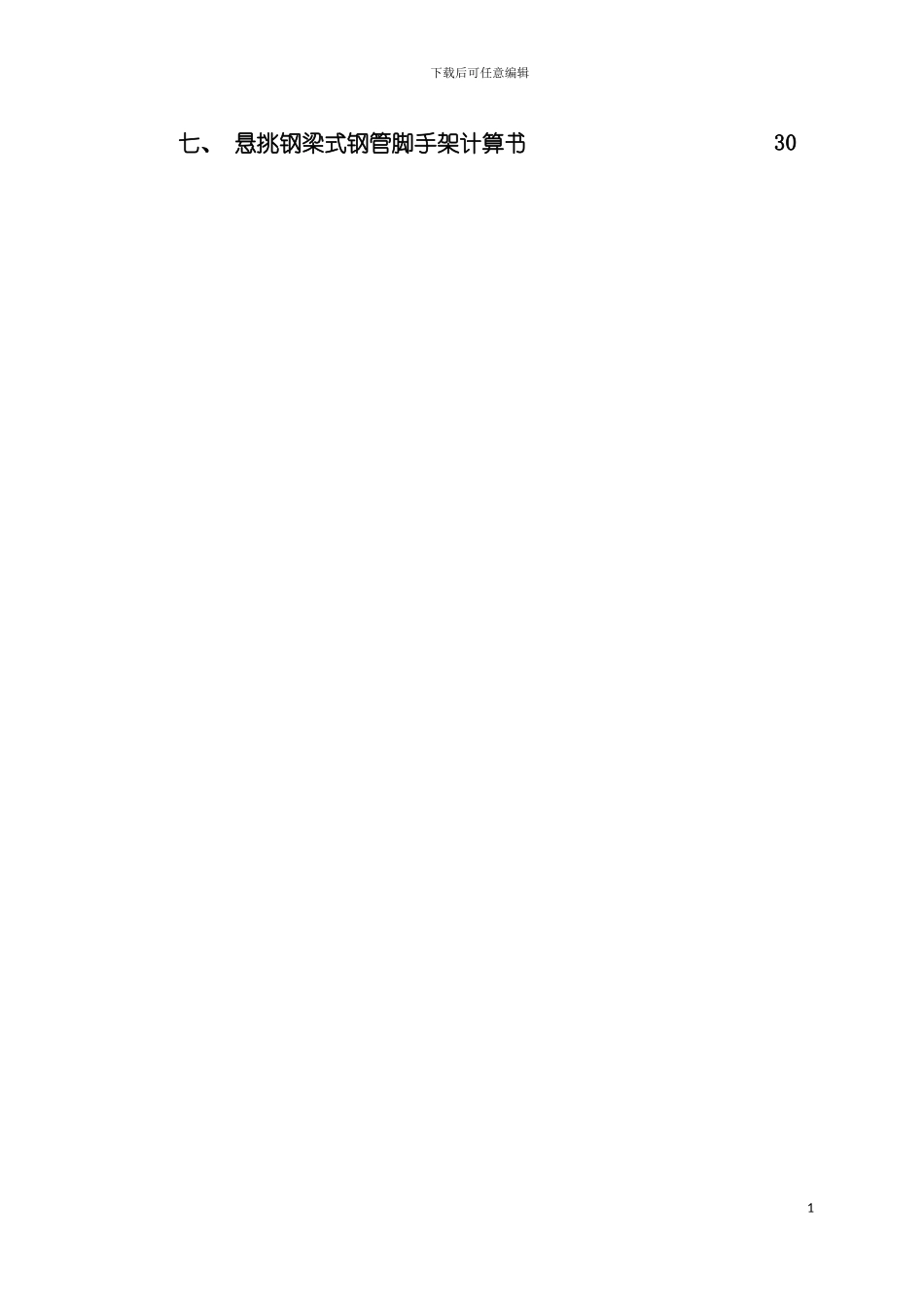

下载后可任意编辑悬挑脚手架搭设专项施工方案1编号: 型钢悬挑式双排脚手架专项施工方案编制: 审核: 批准: 山东建设有限公司 12 月 1 日目 录一、 工程概况1二、 编制依据3三、 施工进度计划及施工准备与资源配置计划4四、 施工方法及工艺要求5五、 主要施工管理计划及施工安全保证措施18六、 施工安排及劳动力计划29下载后可任意编辑七、 悬挑钢梁式钢管脚手架计算书301一、 工程概况1.1 工程概况1.1.1 工程基本情况表 1-1-1 工程基本情况工程名称工程地点周边环境, 北部与东部均为规划路, 场内地势起伏较大建筑面积(m2)18.4万建筑高度(m)32.8基础形式筏板主体结构钢框架剪力墙抗震等级三级抗震设防烈度7度地上层数11层地下层数2层标准层层高(m) 2.9米1.1.2各责任主体名称表 1-1-2 责任主名称建设单位设计单位施工单位监理单位项目经理总监理工程师技术负责人专业监理工程师1.1.3脚手架搭设基本情况本工程由20栋住宅楼与地下车库组成, 住宅楼结构形式相同, 其中有16栋二单元楼, 4栋三单元楼, 相同单元楼建筑与结构相同。本方案以三单元楼为代表进行方案设计。因基础与车库部分完成后需进行回填土等后续作业, 因此脚手架搭设从二层( 2.9米) 开始搭设, 共悬挑两次。第一次悬挑由二层( 2.9米) 搭设至八层( 20.3米) 高度2.9*6=17.4米, 第二次悬挑由八层( 20.3米) 搭设至女儿墙顶( 32.5米) 高度12.2米。型钢悬挑梁间距为1500㎜, 长度3200mm, 伸入楼面1800mm, 型钢尾部与楼面用预埋件固定拉环固定。设置型钢纵向水平梁, 脚手架立杆固定在水平梁上, 立杆间距为1500mm, 步距为1.80m, 搭设高度最高为10步(18.0m)。考虑施工作业安全, 架体应高出顶部作业层1.5米, 架体受力计算高度取最大值18.9m( 17.4m+1.5m) 。1.2 施工平面布置见《文昌嘉苑一期项目施工组织设计》施工平面布置图。1.3 施工要求1.3.1脚手架的设计力求做到结构安全可靠, 造价经济合理。1.3.2确保脚手架在使用周期内安全、 稳定、 牢靠。1.3.3选用材料时, 力求做到常见通用、 可周转利用, 便于保养维安全环保 负责人1 、 监督施工过程的安全生产、 纠正违章 ; 2 、 配合有关部门排除施工不安全因素 ; 3 、 项目全员安全活动和安全教育 ; 4 、 监督劳动保护用品质量和使用。1 、 制定项目安全技术措施和分项工程安全施工方案 ; 2 、 监督安全措施落实 ; 3 、 解决施工过程中的不安全技术问题。1 、...
