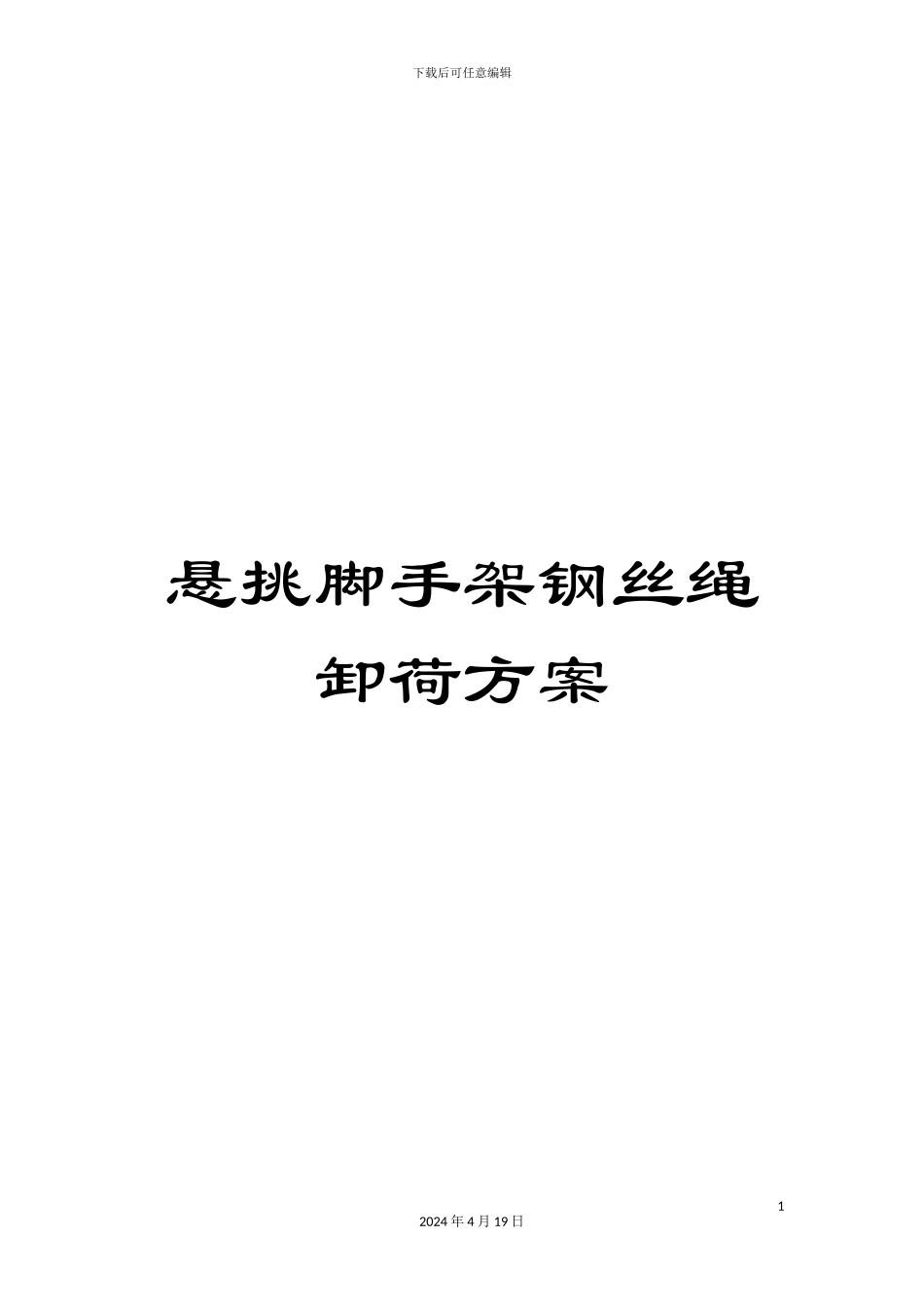

悬挑脚手架钢丝绳卸荷方案VIP专享

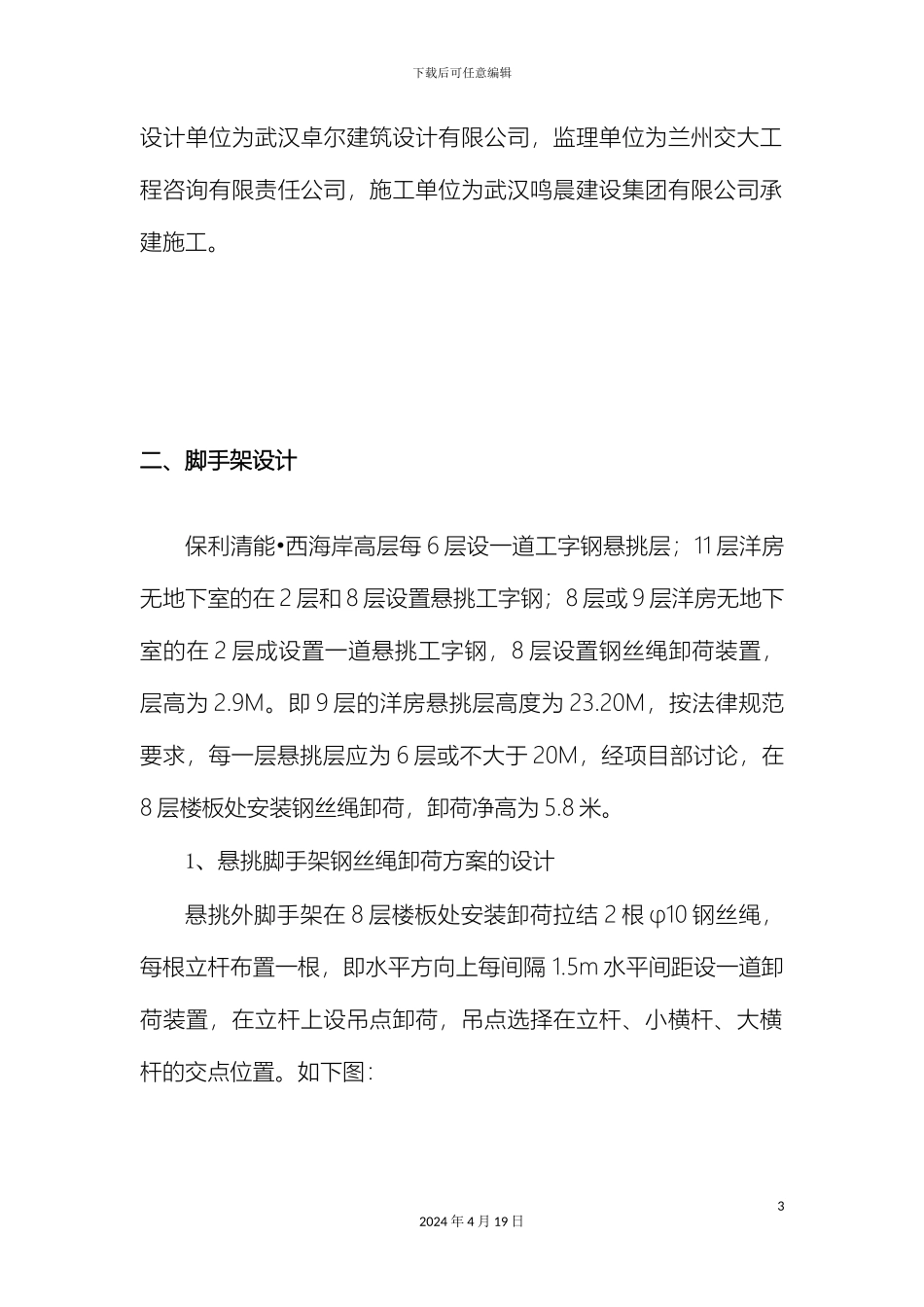

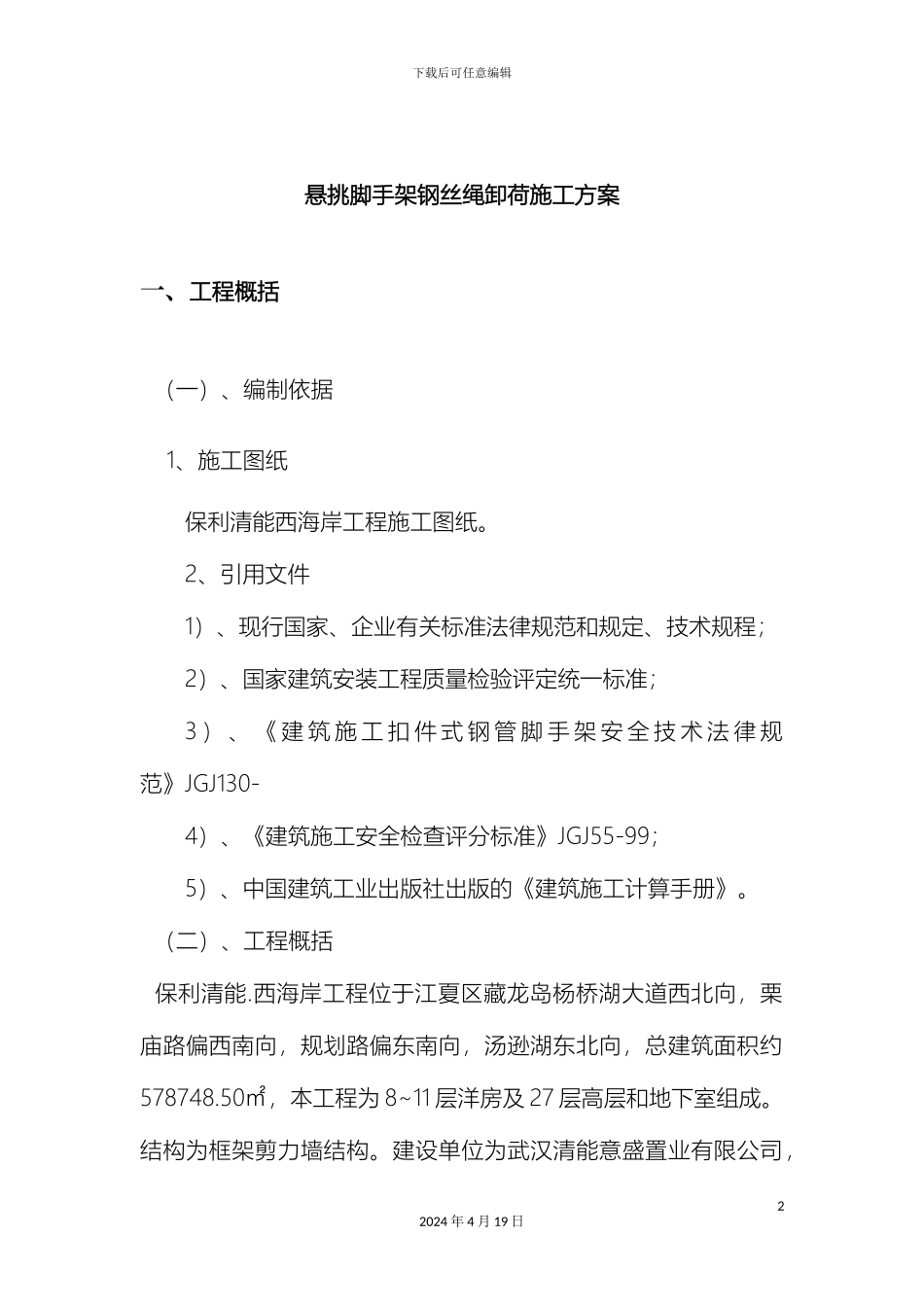

下载后可任意编辑悬挑脚手架钢丝绳卸荷方案12024 年 4 月 19 日下载后可任意编辑悬挑脚手架钢丝绳卸荷施工方案一、工程概括 （一）、编制依据 1、施工图纸保利清能西海岸工程施工图纸。2、引用文件1）、现行国家、企业有关标准法律规范和规定、技术规程；2）、国家建筑安装工程质量检验评定统一标准；3 ） 、 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规范》JGJ130- 4）、《建筑施工安全检查评分标准》JGJ55-99； 5）、中国建筑工业出版社出版的《建筑施工计算手册》。 （二）、工程概括 保利清能.西海岸工程位于江夏区藏龙岛杨桥湖大道西北向，栗庙路偏西南向，规划路偏东南向，汤逊湖东北向，总建筑面积约578748.50㎡，本工程为 8~11 层洋房及 27 层高层和地下室组成。结构为框架剪力墙结构。建设单位为武汉清能意盛置业有限公司，22024 年 4 月 19 日下载后可任意编辑设计单位为武汉卓尔建筑设计有限公司，监理单位为兰州交大工程咨询有限责任公司，施工单位为武汉鸣晨建设集团有限公司承建施工。二、脚手架设计保利清能•西海岸高层每 6 层设一道工字钢悬挑层；11 层洋房无地下室的在 2 层和 8 层设置悬挑工字钢；8 层或 9 层洋房无地下室的在 2 层成设置一道悬挑工字钢，8 层设置钢丝绳卸荷装置，层高为 2.9M。即 9 层的洋房悬挑层高度为 23.20M，按法律规范要求，每一层悬挑层应为 6 层或不大于 20M，经项目部讨论，在8 层楼板处安装钢丝绳卸荷，卸荷净高为 5.8 米。1、悬挑脚手架钢丝绳卸荷方案的设计悬挑外脚手架在 8 层楼板处安装卸荷拉结 2 根 φ10 钢丝绳，每根立杆布置一根，即水平方向上每间隔 1.5m 水平间距设一道卸荷装置，在立杆上设吊点卸荷，吊点选择在立杆、小横杆、大横杆的交点位置。如下图：32024 年 4 月 19 日下载后可任意编辑三、卸荷钢丝绳受力计算1、脚手架立杆荷载计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值，为 0.1248kN/m NG1=[0.1248+(1.50×1/2)×0.033/1.80]×29.00=4.022kN； (2)脚手板的自重标准值；采纳竹笆片脚手板，标准值为0.3kN/m2 NG2= 0.3×16×1.5×(0.8+0.3)/2=4.14kN； （3)栏杆与挡脚手板自重标准值；采纳竹笆片脚手板挡板，标42024 年 4 月 19 日下载后可任意编辑准值为 0.15kN/m NG3=0.15×16×1.5/2=1.8k...
