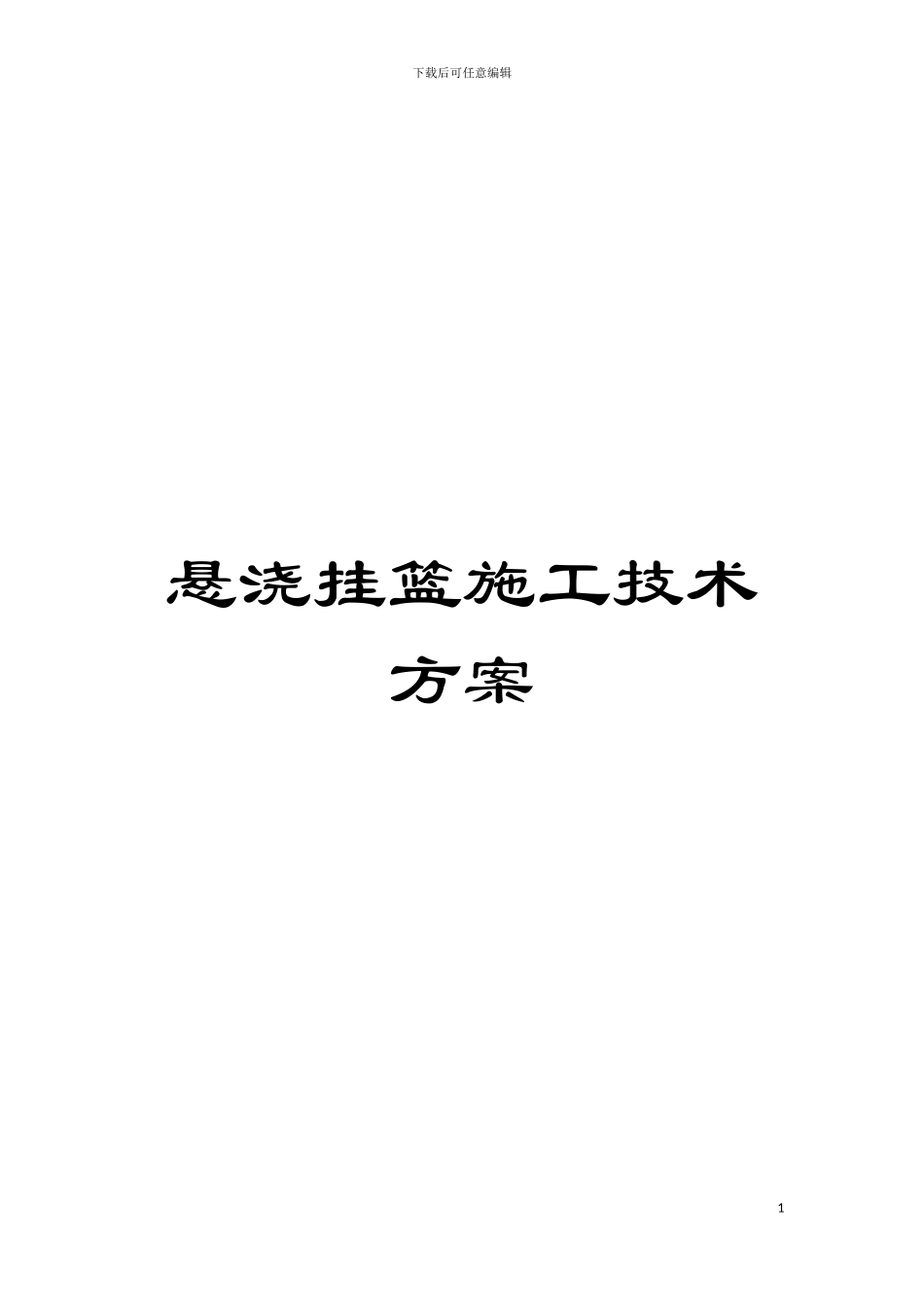

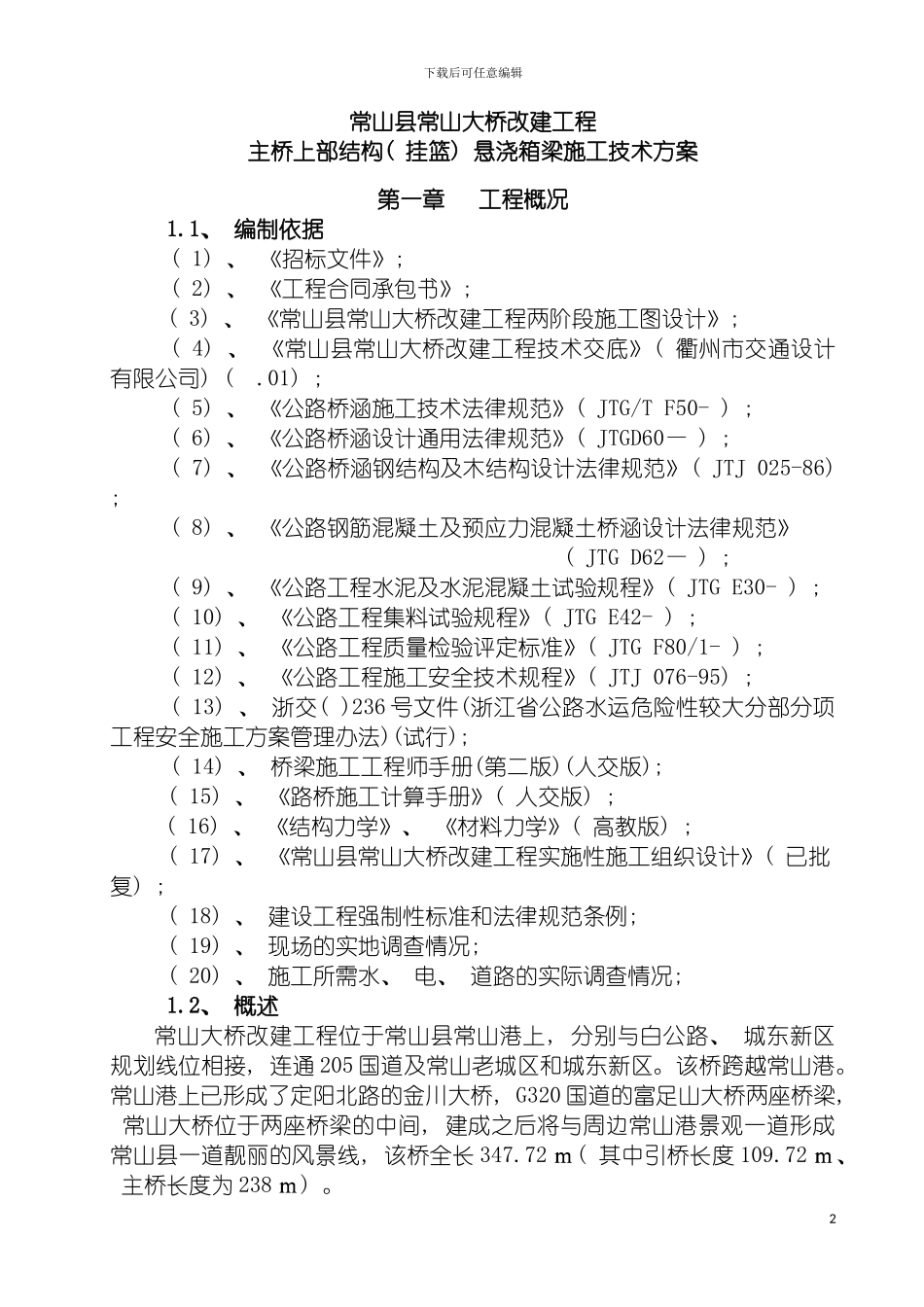

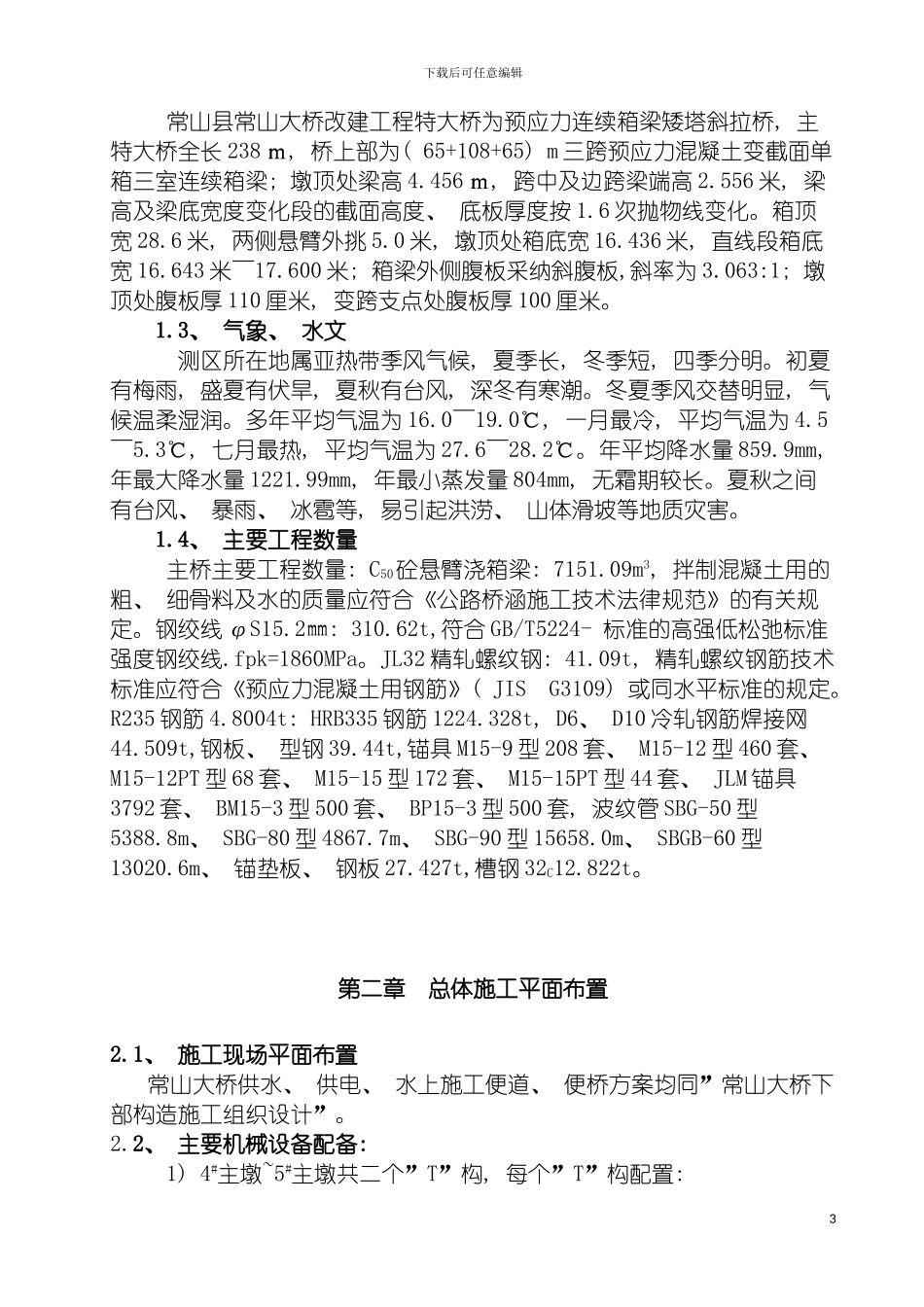

下载后可任意编辑悬浇挂篮施工技术方案1下载后可任意编辑常山县常山大桥改建工程主桥上部结构( 挂篮) 悬浇箱梁施工技术方案第一章 工程概况1.1、 编制依据( 1) 、 《招标文件》; ( 2) 、 《工程合同承包书》; ( 3) 、 《常山县常山大桥改建工程两阶段施工图设计》; ( 4) 、 《常山县常山大桥改建工程技术交底》( 衢州市交通设计有限公司) ( .01) ; ( 5) 、 《公路桥涵施工技术法律规范》( JTG/T F50- ) ; ( 6) 、 《公路桥涵设计通用法律规范》( JTGD60— ) ; ( 7) 、 《公路桥涵钢结构及木结构设计法律规范》( JTJ 025-86) ; ( 8) 、 《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》( JTG D62— ) ; ( 9) 、 《公路工程水泥及水泥混凝土试验规程》( JTG E30- ) ; ( 10) 、 《公路工程集料试验规程》( JTG E42- ) ; ( 11) 、 《公路工程质量检验评定标准》( JTG F80/1- ) ; ( 12) 、 《公路工程施工安全技术规程》( JTJ 076-95) ; ( 13) 、 浙交( )236 号文件(浙江省公路水运危险性较大分部分项工程安全施工方案管理办法)(试行);( 14) 、 桥梁施工工程师手册(第二版)(人交版);( 15) 、 《路桥施工计算手册》( 人交版) ; ( 16) 、 《结构力学》、 《材料力学》( 高教版) ; ( 17) 、 《常山县常山大桥改建工程实施性施工组织设计》( 已批复) ; ( 18) 、 建设工程强制性标准和法律规范条例; ( 19) 、 现场的实地调查情况; ( 20) 、 施工所需水、 电、 道路的实际调查情况; 1.2、 概述常山大桥改建工程位于常山县常山港上, 分别与白公路、 城东新区规划线位相接, 连通 205 国道及常山老城区和城东新区。该桥跨越常山港。常山港上已形成了定阳北路的金川大桥, G320 国道的富足山大桥两座桥梁, 常山大桥位于两座桥梁的中间, 建成之后将与周边常山港景观一道形成常山县一道靓丽的风景线, 该桥全长 347.72 ｍ( 其中引桥长度 109.72 ｍ、 主桥长度为 238 ｍ) 。2下载后可任意编辑常山县常山大桥改建工程特大桥为预应力连续箱梁矮塔斜拉桥, 主特大桥全长 238 ｍ, 桥上部为( 65+108+65) m 三跨预应力混凝土变截面单箱三室连续箱梁; 墩顶处梁高 4.456 ｍ, 跨中及边跨梁端高 2.556 米, 梁高及梁底宽度变化段的截面高度、 底板厚度按 1.6 次抛物线变化。箱顶宽 28.6 米, 两侧悬臂外...
