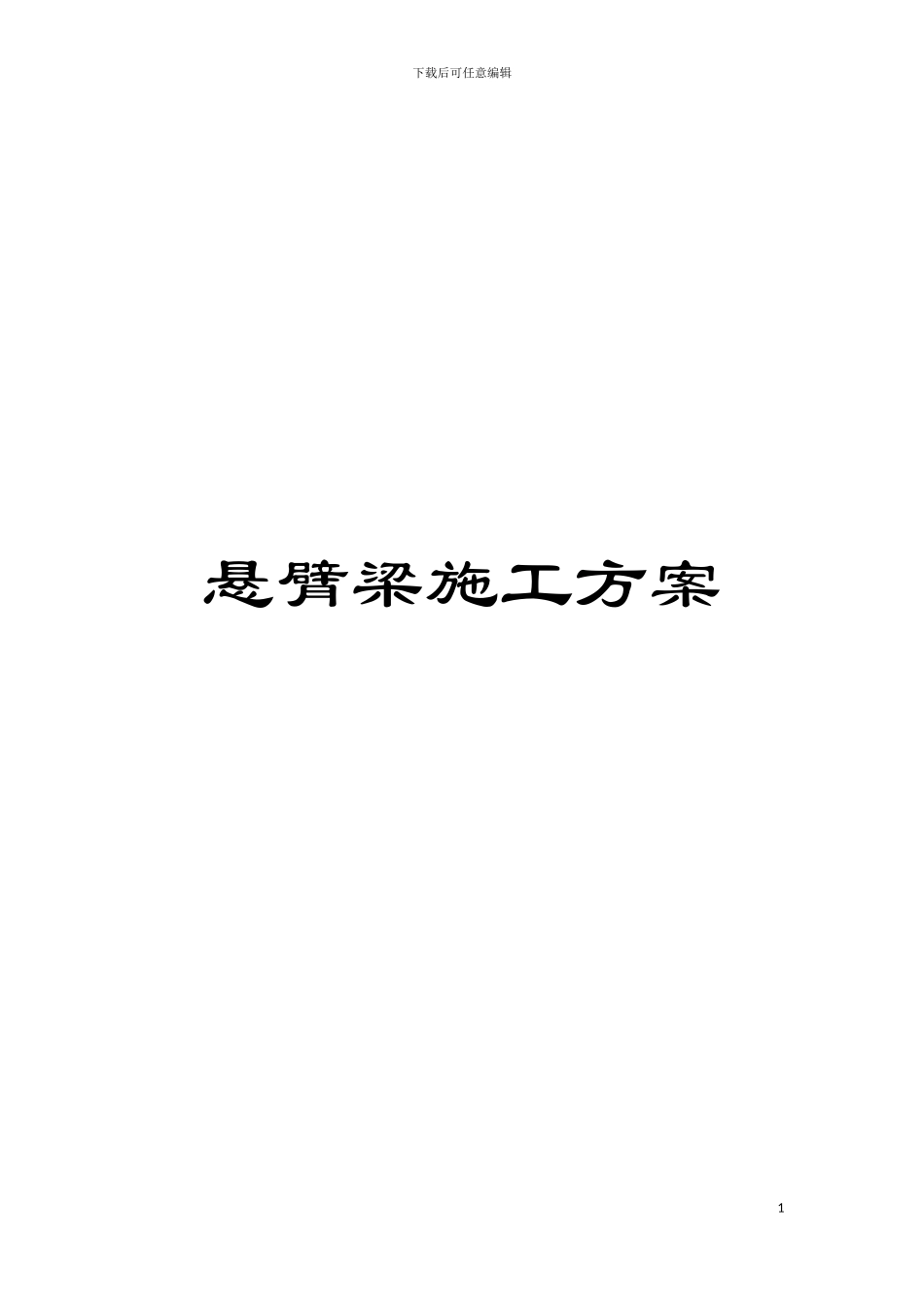

悬臂梁施工方案模板

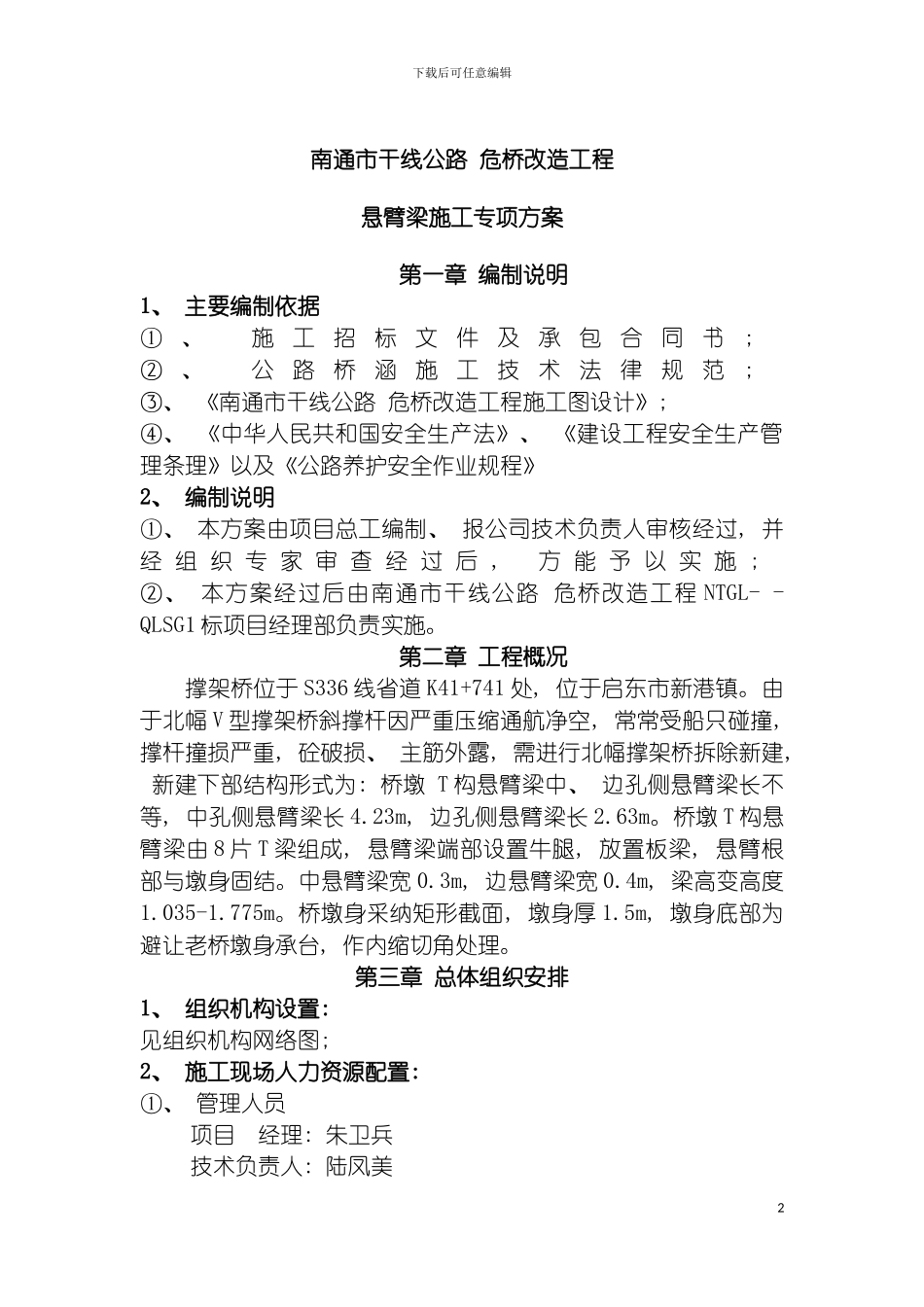

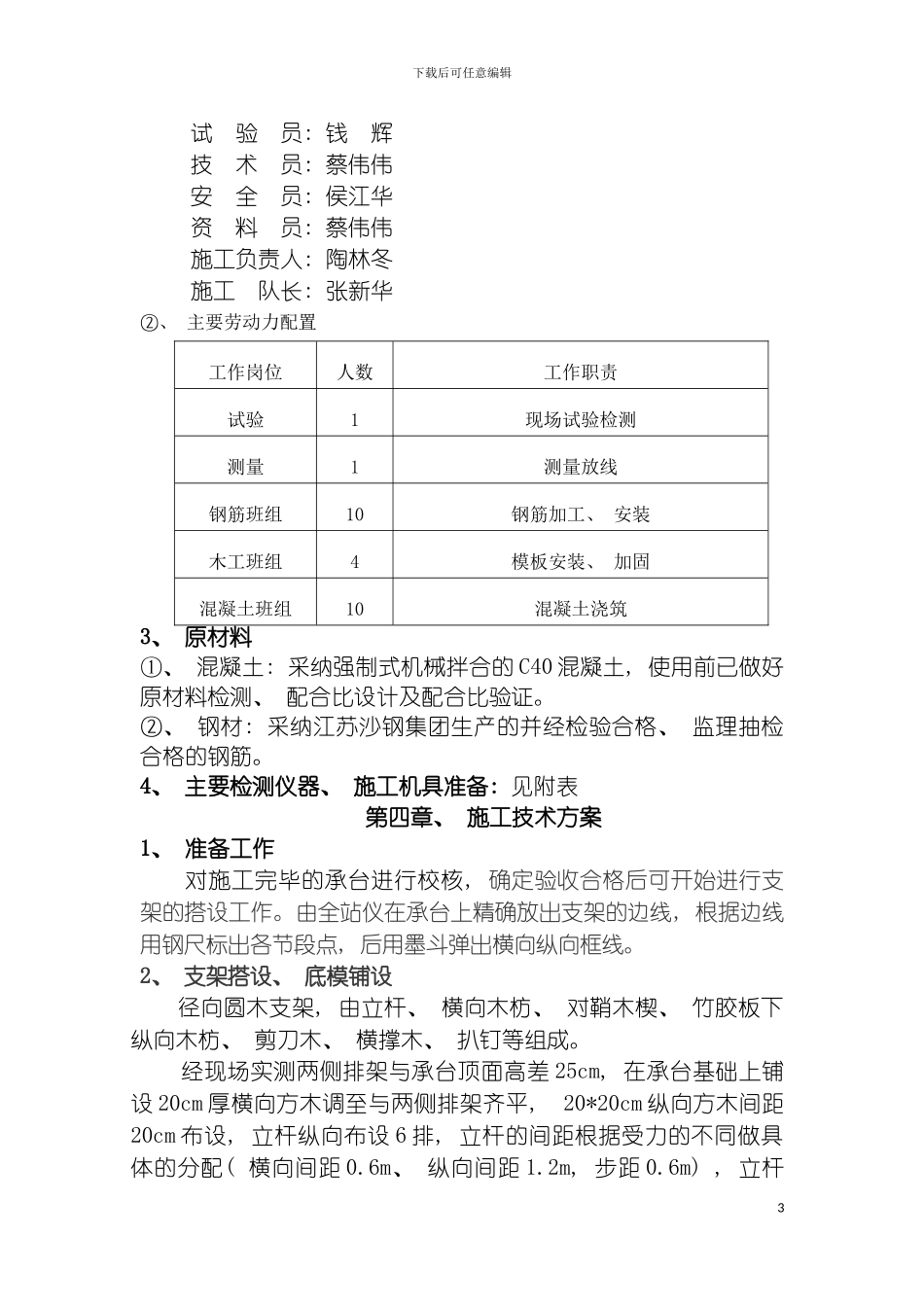

下载后可任意编辑悬臂梁施工方案1下载后可任意编辑南通市干线公路 危桥改造工程悬臂梁施工专项方案第一章 编制说明1、 主要编制依据①、 施工招标文件及承包合同书; ②、 公路桥涵施工技术法律规范; ③、 《南通市干线公路 危桥改造工程施工图设计》; ④、 《中华人民共和国安全生产法》、 《建设工程安全生产管理条理》以及《公路养护安全作业规程》2、 编制说明①、 本方案由项目总工编制、 报公司技术负责人审核经过, 并经 组 织 专 家 审 查 经 过 后 , 方 能 予 以 实 施 ; ②、 本方案经过后由南通市干线公路 危桥改造工程 NTGL- -QLSG1 标项目经理部负责实施。第二章 工程概况撑架桥位于 S336 线省道 K41+741 处, 位于启东市新港镇。由于北幅 V 型撑架桥斜撑杆因严重压缩通航净空, 常常受船只碰撞, 撑杆撞损严重, 砼破损、 主筋外露, 需进行北幅撑架桥拆除新建, 新建下部结构形式为: 桥墩 T 构悬臂梁中、 边孔侧悬臂梁长不等, 中孔侧悬臂梁长 4.23m, 边孔侧悬臂梁长 2.63m。桥墩 T 构悬臂梁由 8 片 T 梁组成, 悬臂梁端部设置牛腿, 放置板梁, 悬臂根部与墩身固结。中悬臂梁宽 0.3m, 边悬臂梁宽 0.4m, 梁高变高度1.035-1.775m。桥墩身采纳矩形截面, 墩身厚 1.5m, 墩身底部为避让老桥墩身承台, 作内缩切角处理。第三章 总体组织安排1、 组织机构设置: 见组织机构网络图; 2、 施工现场人力资源配置: ①、 管理人员项目 经理: 朱卫兵技术负责人: 陆凤美2下载后可任意编辑试 验 员: 钱 辉 技 术 员: 蔡伟伟安 全 员: 侯江华资 料 员: 蔡伟伟 施工负责人: 陶林冬施工 队长: 张新华②、 主要劳动力配置工作岗位人数工作职责试验1现场试验检测测量1测量放线钢筋班组10钢筋加工、 安装木工班组4模板安装、 加固混凝土班组10混凝土浇筑3、 原材料①、 混凝土: 采纳强制式机械拌合的 C40 混凝土, 使用前已做好原材料检测、 配合比设计及配合比验证。②、 钢材: 采纳江苏沙钢集团生产的并经检验合格、 监理抽检合格的钢筋。4、 主要检测仪器、 施工机具准备: 见附表第四章、 施工技术方案1、 准备工作对施工完毕的承台进行校核, 确定验收合格后可开始进行支架的搭设工作。由全站仪在承台上精确放出支架的边线, 根据边线用钢尺标出各节段点, 后用墨斗弹出横向纵向框线。2、 支架搭设、 底模铺设径向圆木支架, 由立杆...
