瓦屋面施工技术交底

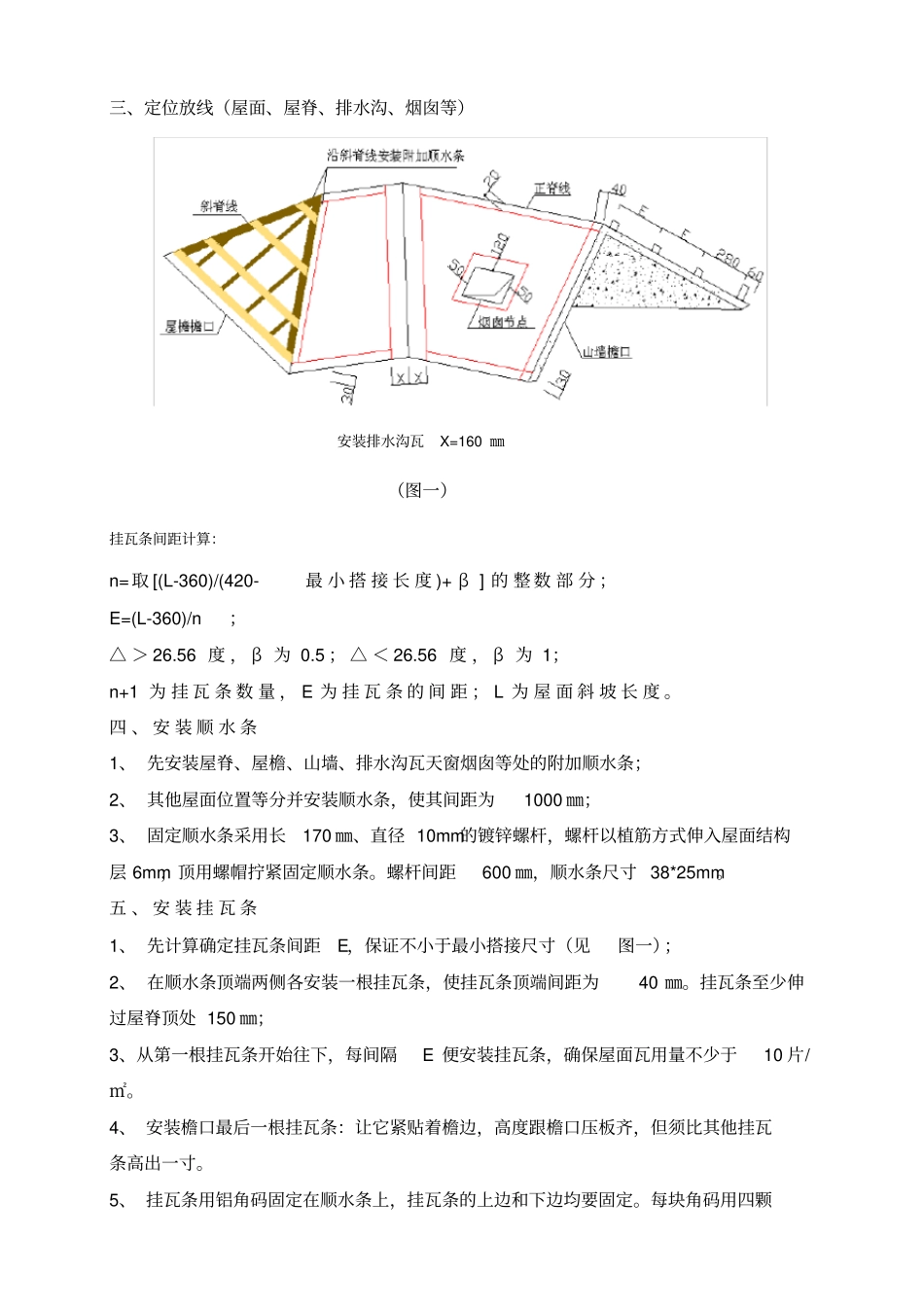

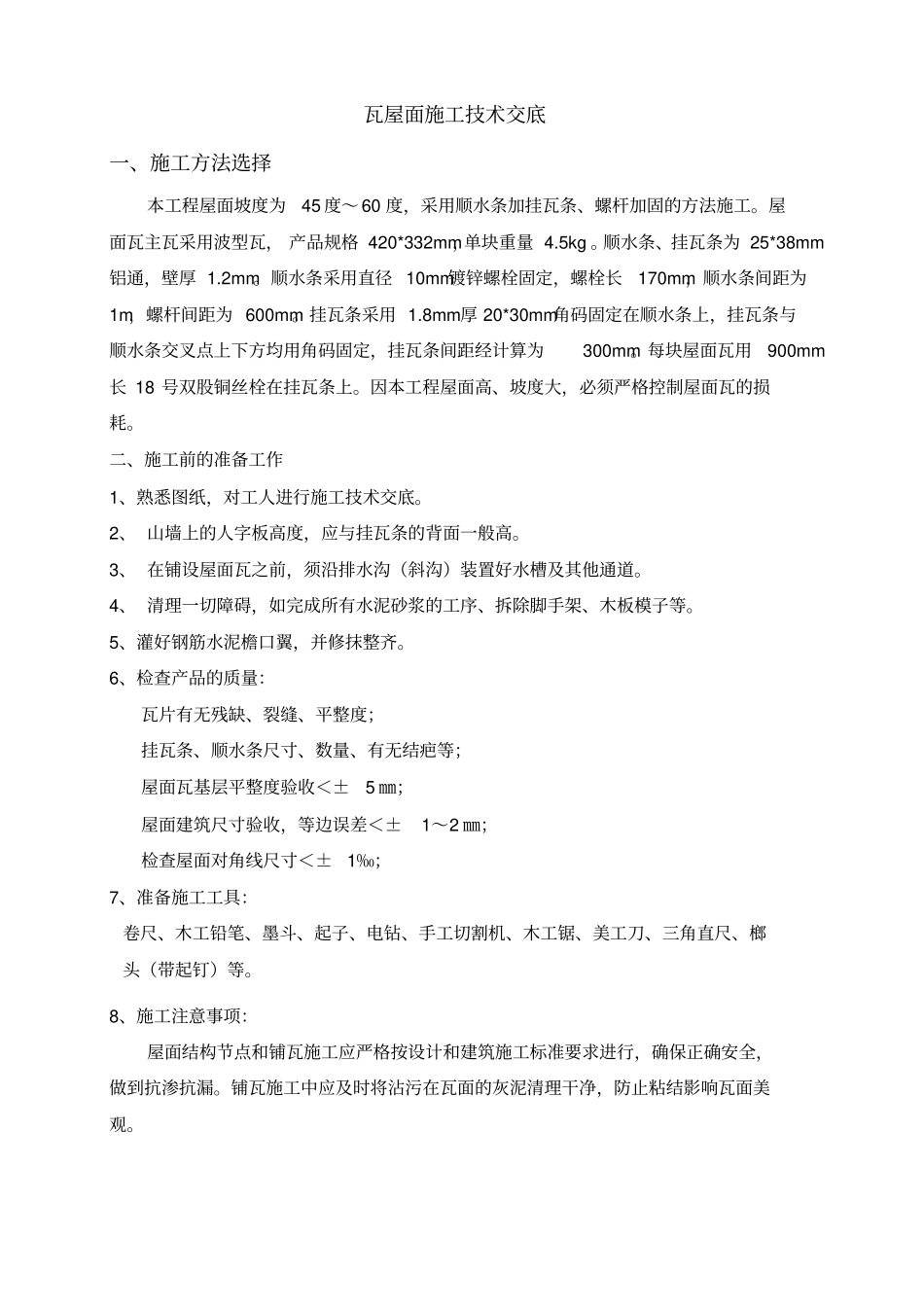

瓦屋面施工技术交底一、施工方法选择本工程屋面坡度为45 度～ 60 度，采用顺水条加挂瓦条、螺杆加固的方法施工。屋面瓦主瓦采用波型瓦， 产品规格 420*332mm，单块重量 4.5kg 。顺水条、挂瓦条为 25*38mm铝通，壁厚 1.2mm。顺水条采用直径 10mm镀锌螺栓固定，螺栓长170mm，顺水条间距为1m，螺杆间距为 600mm。挂瓦条采用 1.8mm厚 20*30mm角码固定在顺水条上，挂瓦条与顺水条交叉点上下方均用角码固定，挂瓦条间距经计算为300mm。每块屋面瓦用900mm长 18 号双股铜丝栓在挂瓦条上。因本工程屋面高、坡度大，必须严格控制屋面瓦的损耗。二、施工前的准备工作1、熟悉图纸，对工人进行施工技术交底。2、 山墙上的人字板高度，应与挂瓦条的背面一般高。3、 在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其他通道。4、 清理一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。5、灌好钢筋水泥檐口翼，并修抹整齐。6、检查产品的质量：瓦片有无残缺、裂缝、平整度；挂瓦条、顺水条尺寸、数量、有无结疤等；屋面瓦基层平整度验收＜±5 ㎜；屋面建筑尺寸验收，等边误差＜±1～2 ㎜；检查屋面对角线尺寸＜±1‰；7、准备施工工具：卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、木工锯、美工刀、三角直尺、榔头（带起钉）等。8、施工注意事项：屋面结构节点和铺瓦施工应严格按设计和建筑施工标准要求进行，确保正确安全，做到抗渗抗漏。铺瓦施工中应及时将沾污在瓦面的灰泥清理干净，防止粘结影响瓦面美观。三、定位放线（屋面、屋脊、排水沟、烟囱等）安装排水沟瓦 X=160 ㎜（图一）挂瓦条间距计算：n=取 [(L-360)/(420-最 小 搭 接 长 度 )+ β ] 的 整 数 部 分 ；E=(L-360)/n；△ ＞ 26.56 度 ， β 为 0.5 ； △ ＜ 26.56 度 ， β 为 1；n+1 为 挂 瓦 条 数 量 ， E 为 挂 瓦 条 的 间 距 ； L 为 屋 面 斜 坡 长 度 。四 、 安 装 顺 水 条1、 先安装屋脊、屋檐、山墙、排水沟瓦天窗烟囱等处的附加顺水条；2、 其他屋面位置等分并安装顺水条，使其间距为1000 ㎜；3、 固定顺水条采用长170 ㎜、直径 10mm的镀锌螺杆，螺杆以植筋方式伸入屋面结构层 6mm，顶用螺帽拧紧固定顺水条。螺杆间距600 ㎜，顺水条尺寸 38*25mm。五 、 安 装 挂 瓦 条1、 先计算确定挂瓦条间距E，保证不小于最小搭接尺寸（见图一）；2、 在顺水条顶端两...
