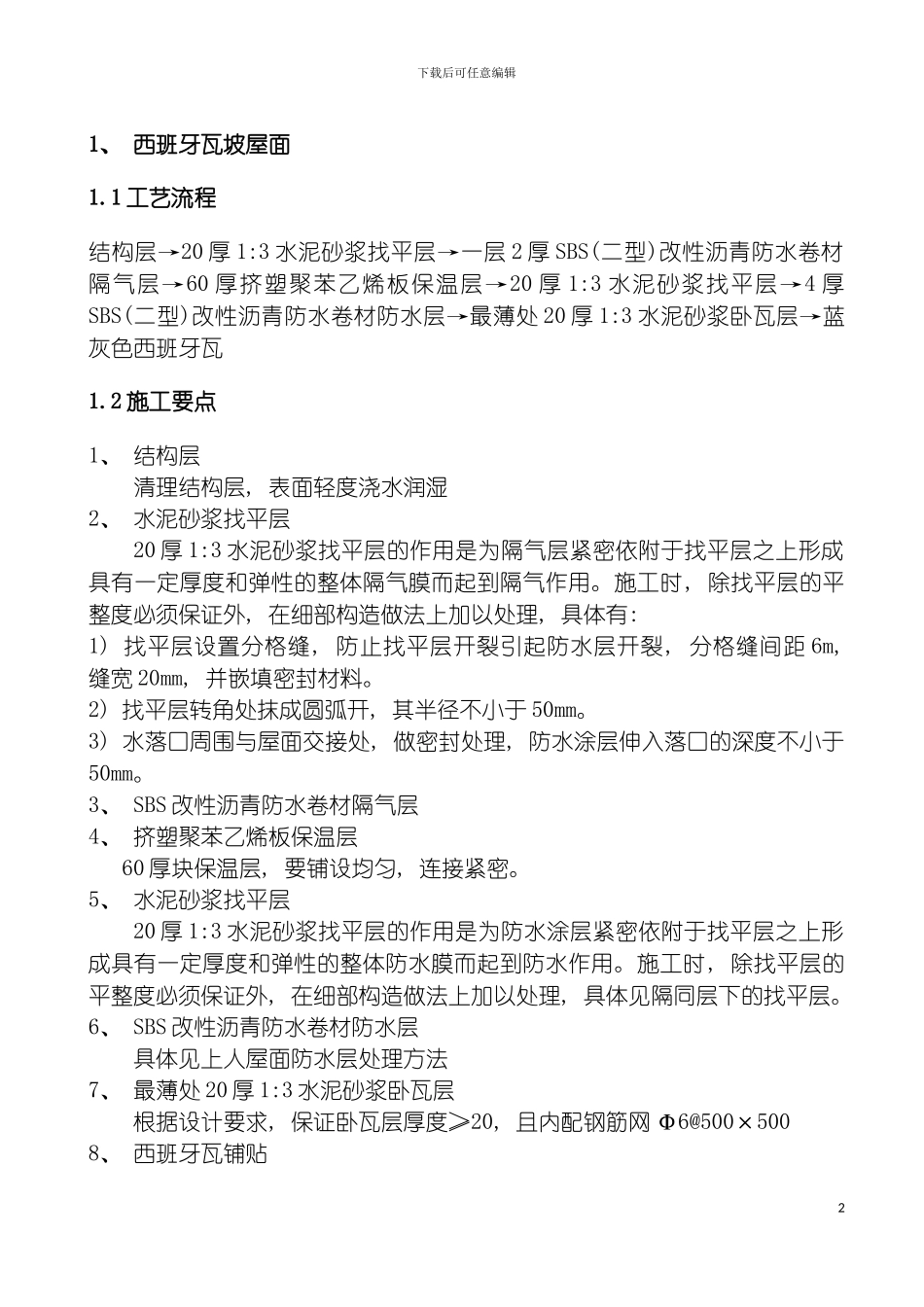

下载后可任意编辑我山水苑施工场地西班牙瓦施工方案1下载后可任意编辑1、 西班牙瓦坡屋面1.1 工艺流程结构层→20 厚 1:3 水泥砂浆找平层→一层 2 厚 SBS(二型)改性沥青防水卷材隔气层→60 厚挤塑聚苯乙烯板保温层→20 厚 1:3 水泥砂浆找平层→4 厚SBS(二型)改性沥青防水卷材防水层→最薄处 20 厚 1:3 水泥砂浆卧瓦层→蓝灰色西班牙瓦1.2 施工要点1、 结构层清理结构层, 表面轻度浇水润湿2、 水泥砂浆找平层20 厚 1:3 水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。施工时, 除找平层的平整度必须保证外, 在细部构造做法上加以处理, 具体有: 1) 找平层设置分格缝, 防止找平层开裂引起防水层开裂, 分格缝间距 6m, 缝宽 20mm, 并嵌填密封材料。2) 找平层转角处抹成圆弧开, 其半径不小于 50mm。3) 水落口周围与屋面交接处, 做密封处理, 防水涂层伸入落口的深度不小于50mm。3、 SBS 改性沥青防水卷材隔气层4、 挤塑聚苯乙烯板保温层 60 厚块保温层, 要铺设均匀, 连接紧密。5、 水泥砂浆找平层20 厚 1:3 水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。施工时, 除找平层的平整度必须保证外, 在细部构造做法上加以处理, 具体见隔同层下的找平层。6、 SBS 改性沥青防水卷材防水层具体见上人屋面防水层处理方法7、 最薄处 20 厚 1:3 水泥砂浆卧瓦层根据设计要求, 保证卧瓦层厚度≥20, 且内配钢筋网 Φ6@500×5008、 西班牙瓦铺贴2下载后可任意编辑（一）施工前的准备工作1.山墙上的人字板高度, 应与挂瓦条的背面一般高。2.在铺设屋面瓦之前, 须 沿 排 水沟( 斜沟) 装置好水槽及其它通道。3.清除一切障碍, 如完 成 所 有 水泥砂浆的 工 序 、 拆除脚手 架 、 木板模子等。4.灌好钢筋水泥檐口翼, 并修抹整齐。（二）挂瓦条安装1.先在顺水条顶端两侧各安装一根挂瓦条, 使挂瓦条顶端间距为 4cm。挂瓦条规格不小于25×25mm, 在开 放 式 及木板铺设屋面上 要 有 油毡衬垫, 且至少 伸 过 屋脊顶处150mm。2. 中 间 部 分 : 从 第 一 根挂瓦条开始往下 , 每 间隔332mm-356mm 便装挂 瓦 条 ( 要 求详 见 技 术要点之”挂瓦间距”)。确保面瓦用量不少于 9.5片／平方米。3.安装檐口最后一根挂瓦条: 让它紧贴着檐边, 高...
