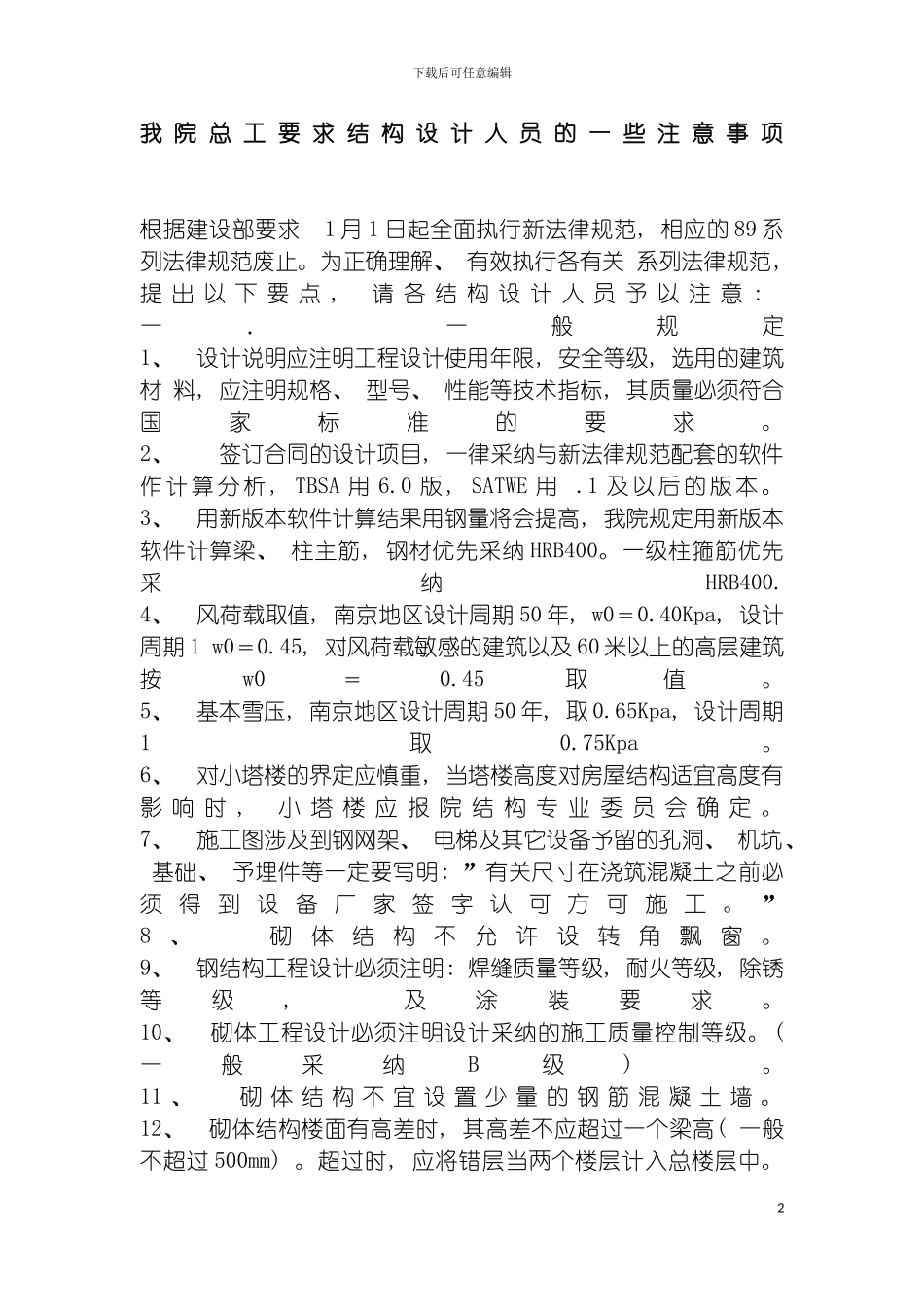

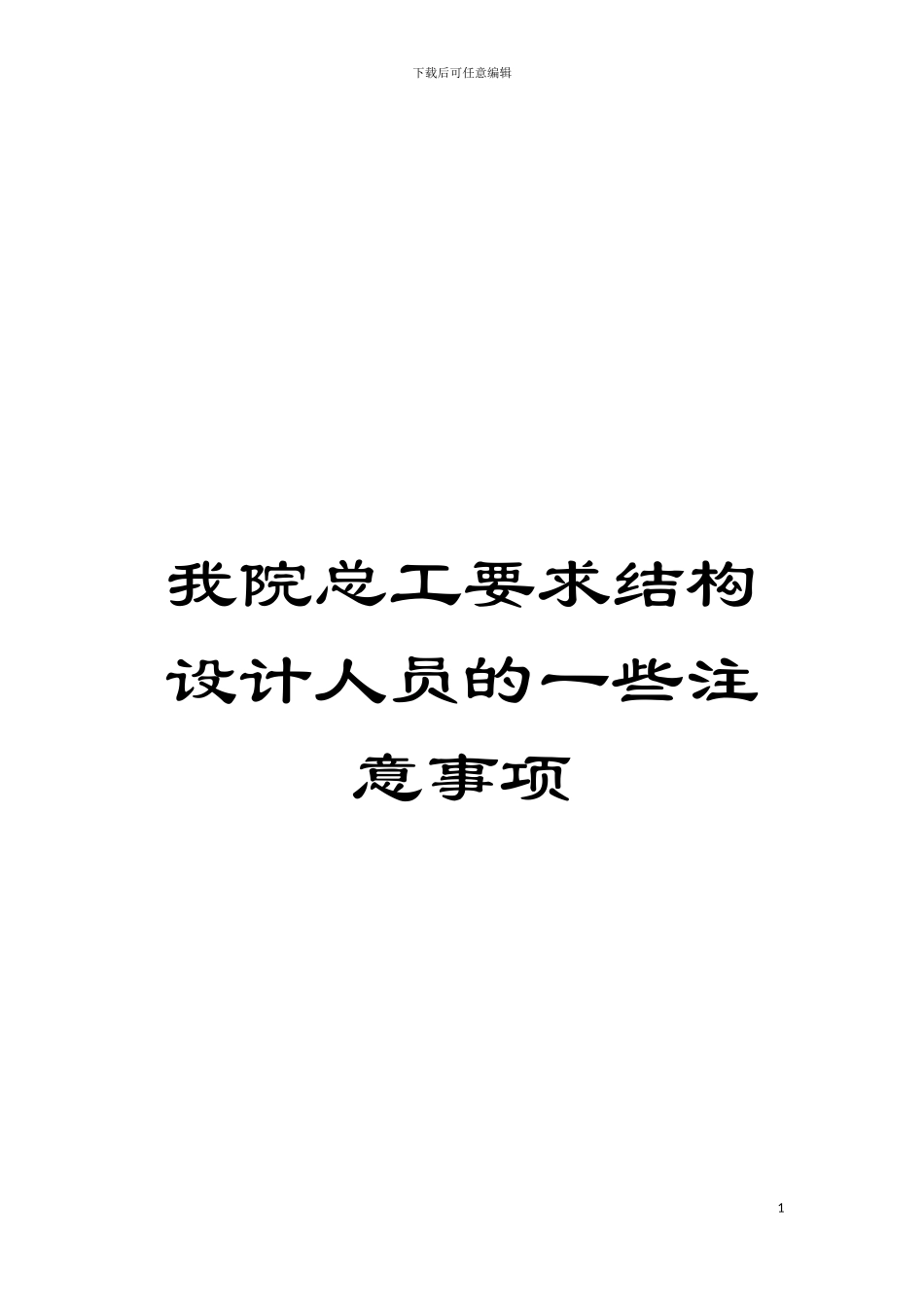

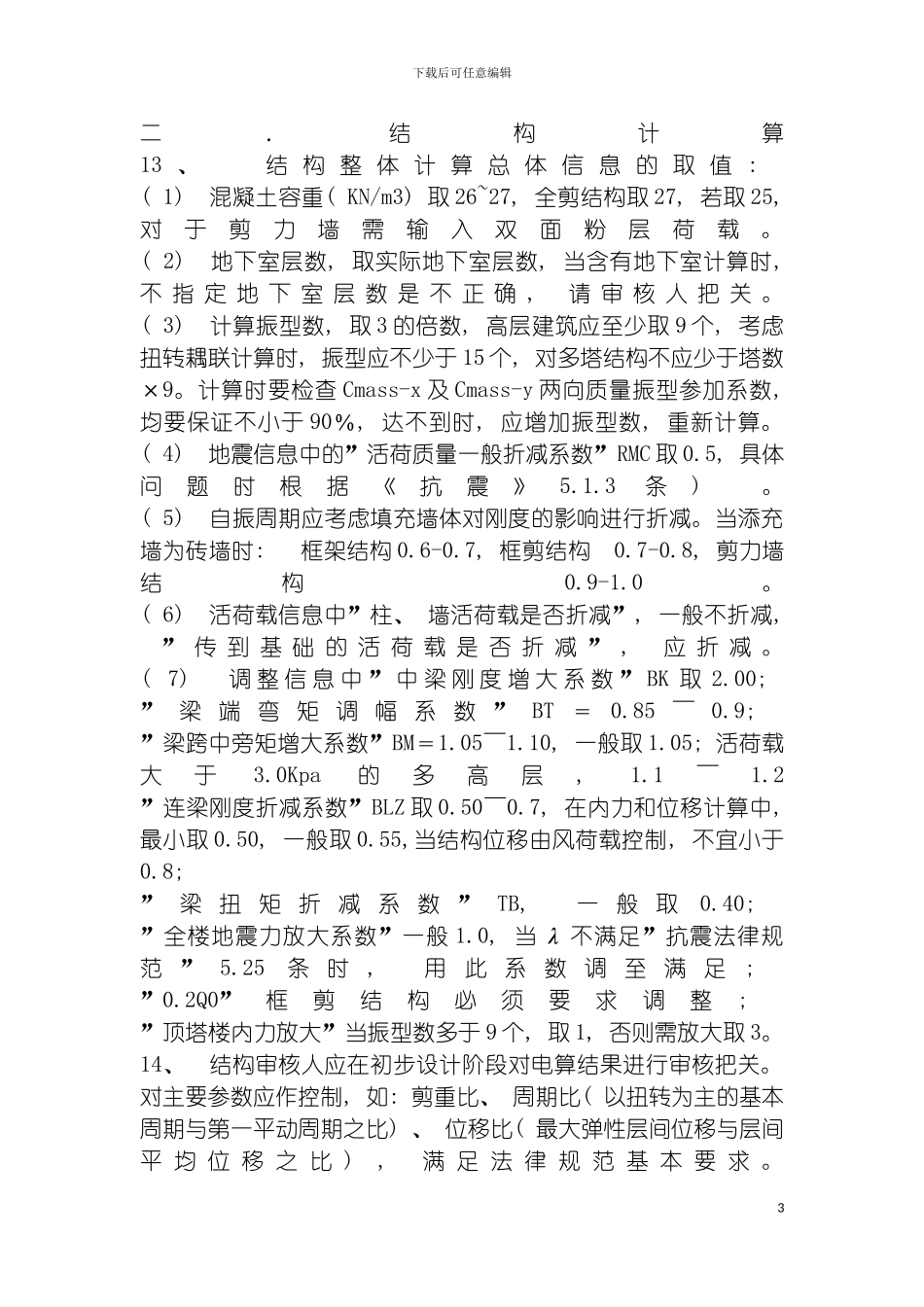

下载后可任意编辑我院总工要求结构设计人员的一些注意事项1下载后可任意编辑我 院 总 工 要 求 结 构 设 计 人 员 的 一 些 注 意 事 项根据建设部要求 1 月 1 日起全面执行新法律规范, 相应的 89 系列法律规范废止。为正确理解、 有效执行各有关 系列法律规范, 提 出 以 下 要 点 , 请 各 结 构 设 计 人 员 予 以 注 意 : 一． 一般规定1、 设计说明应注明工程设计使用年限, 安全等级, 选用的建筑材 料, 应注明规格、 型号、 性能等技术指标, 其质量必须符合国家标准的要求。2、 签订合同的设计项目, 一律采纳与新法律规范配套的软件作计算分析 , TBSA 用 6.0 版, SATWE 用 .1 及以后的版本。3、 用新版本软件计算结果用钢量将会提高, 我院规定用新版本软件计算梁、 柱主筋, 钢材优先采纳 HRB400。一级柱箍筋优先采纳HRB400.4、 风荷载取值, 南京地区设计周期 50 年, w0＝0.40Kpa, 设计周期 1 w0＝0.45, 对风荷载敏感的建筑以及 60 米以上的高层建筑按w0＝0.45取值。5、 基本雪压, 南京地区设计周期 50 年, 取 0.65Kpa, 设计周期1 取0.75Kpa。6、 对小塔楼的界定应慎重, 当塔楼高度对房屋结构适宜高度有影 响 时 , 小 塔 楼 应 报 院 结 构 专 业 委 员 会 确 定 。7、 施工图涉及到钢网架、 电梯及其它设备予留的孔洞、 机坑、 基础、 予埋件等一定要写明: ”有关尺寸在浇筑混凝土之前必须 得 到 设 备 厂 家 签 字 认 可 方 可 施 工 。 ”8、 砌体结构不允许设转角飘窗。9、 钢结构工程设计必须注明: 焊缝质量等级, 耐火等级, 除锈等级, 及涂装要求。10、 砌体工程设计必须注明设计采纳的施工质量控制等级。( 一般采纳B级) 。11 、 砌 体 结 构 不 宜 设 置 少 量 的 钢 筋 混 凝 土 墙 。12、 砌体结构楼面有高差时, 其高差不应超过一个梁高( 一般不超过 500mm) 。超过时, 应将错层当两个楼层计入总楼层中。2下载后可任意编辑二．结构计算13 、 结 构 整 体 计 算 总 体 信 息 的 取 值 : ( 1) 混凝土容重( KN/m3) 取 26~27, 全剪结构取 27, 若取 25, 对于剪力墙需输入双面粉层荷载。( 2) 地下室层数, 取实际地下室层数, 当含有地下室计算时, 不 指 定 地 下 室 层 数 是 不 正 确 , 请 审 核 人 把 关 。(...
