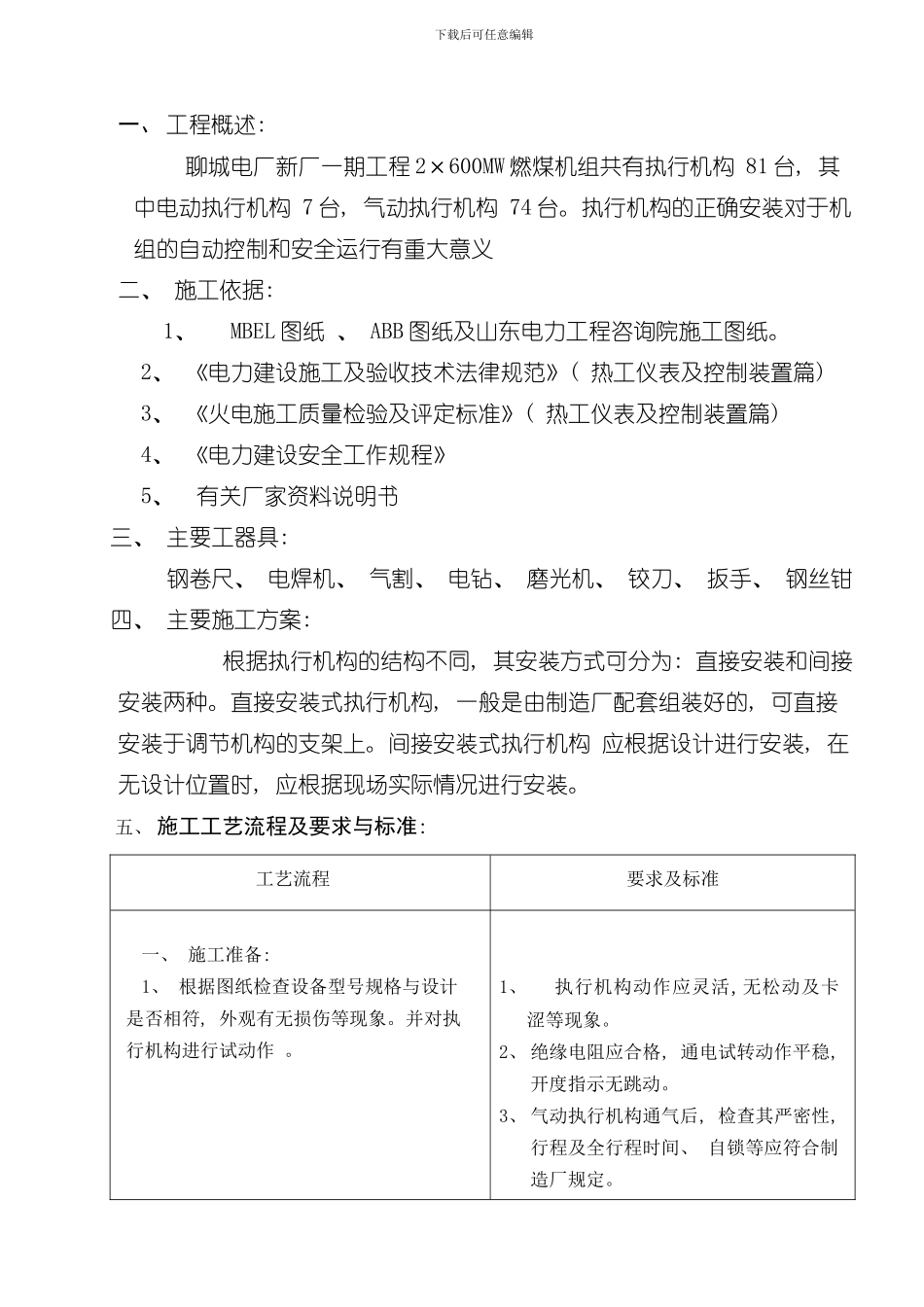

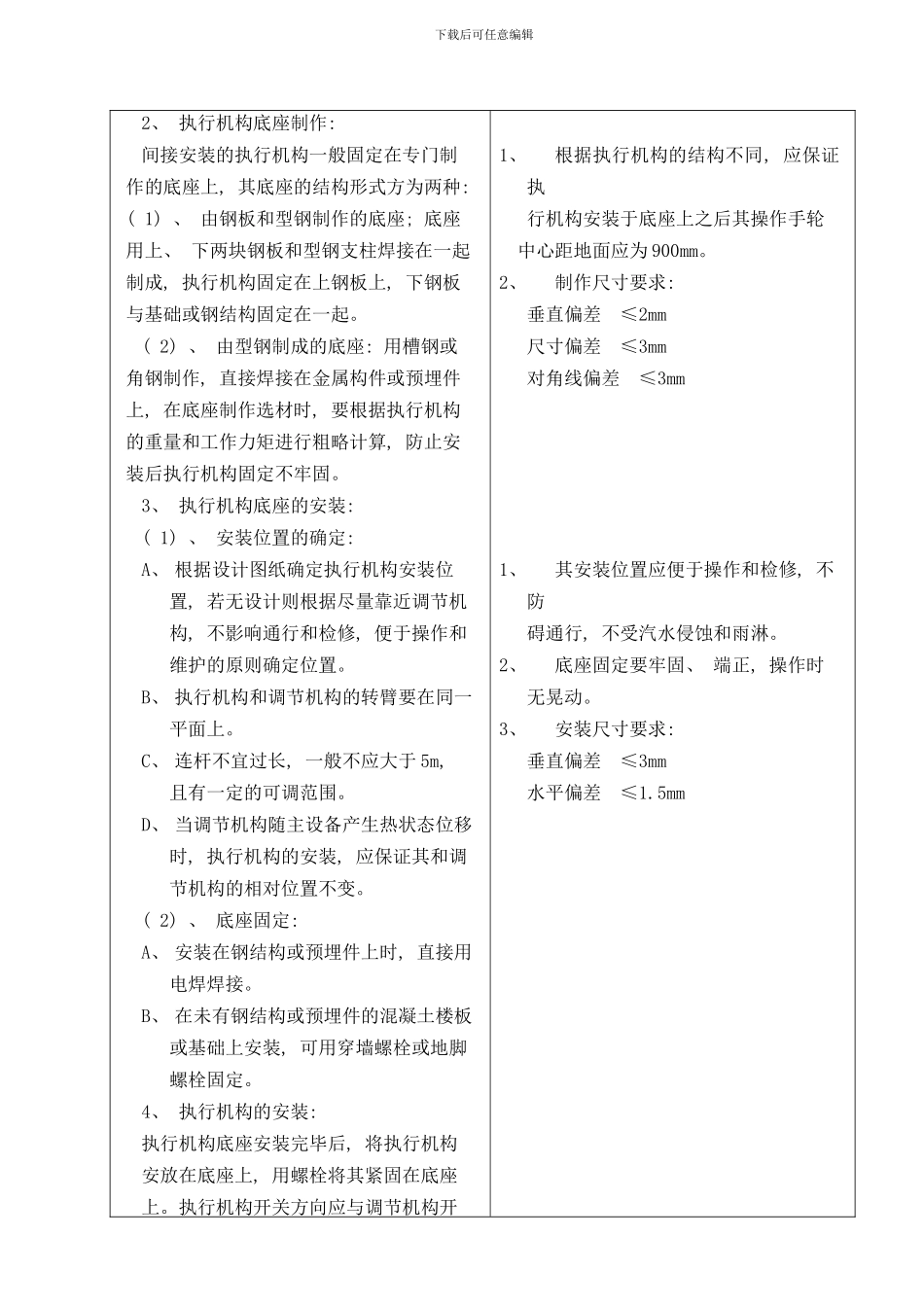

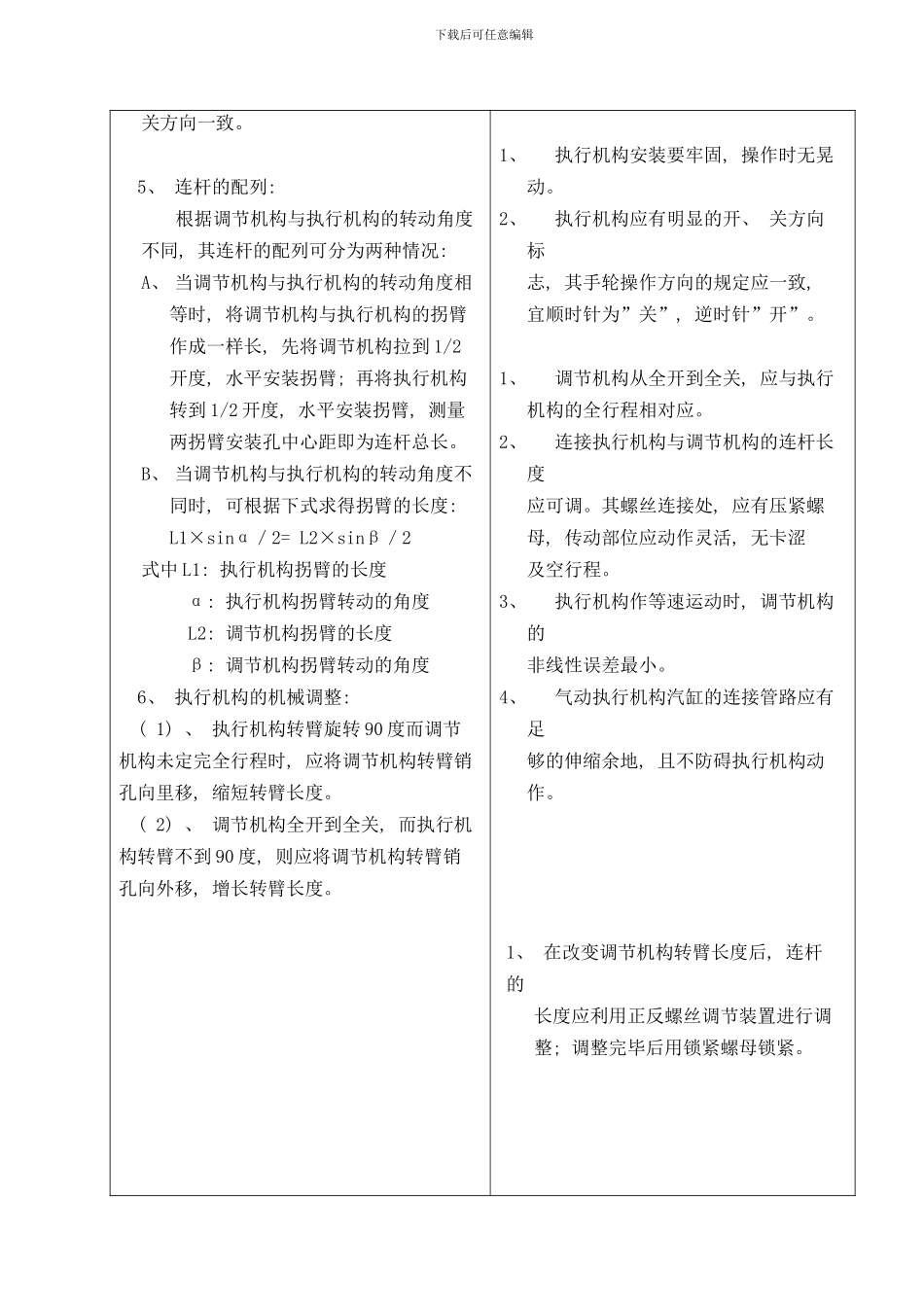

下载后可任意编辑一、 工程概述: 聊城电厂新厂一期工程 2×600MW 燃煤机组共有执行机构 81 台, 其中电动执行机构 7 台, 气动执行机构 74 台。执行机构的正确安装对于机组的自动控制和安全运行有重大意义二、 施工依据: 1、 MBEL 图纸 、 ABB 图纸及山东电力工程咨询院施工图纸。 2、 《电力建设施工及验收技术法律规范》( 热工仪表及控制装置篇) 3、 《火电施工质量检验及评定标准》( 热工仪表及控制装置篇) 4、 《电力建设安全工作规程》 5、 有关厂家资料说明书三、 主要工器具: 钢卷尺、 电焊机、 气割、 电钻、 磨光机、 铰刀、 扳手、 钢丝钳四、 主要施工方案: 根据执行机构的结构不同, 其安装方式可分为: 直接安装和间接安装两种。直接安装式执行机构, 一般是由制造厂配套组装好的, 可直接安装于调节机构的支架上。间接安装式执行机构 应根据设计进行安装, 在无设计位置时, 应根据现场实际情况进行安装。五、 施工工艺流程及要求与标准: 工艺流程要求及标准一、 施工准备: 1、 根据图纸检查设备型号规格与设计是否相符, 外观有无损伤等现象。并对执行机构进行试动作 。1、执行机构动作应灵活, 无松动及卡涩等现象。2、 绝缘电阻应合格, 通电试转动作平稳, 开度指示无跳动。3、 气动执行机构通气后, 检查其严密性, 行程及全行程时间、 自锁等应符合制造厂规定。下载后可任意编辑2、 执行机构底座制作: 间接安装的执行机构一般固定在专门制作的底座上, 其底座的结构形式方为两种: ( 1) 、 由钢板和型钢制作的底座; 底座用上、 下两块钢板和型钢支柱焊接在一起制成, 执行机构固定在上钢板上, 下钢板与基础或钢结构固定在一起。( 2) 、 由型钢制成的底座: 用槽钢或角钢制作, 直接焊接在金属构件或预埋件上, 在底座制作选材时, 要根据执行机构的重量和工作力矩进行粗略计算, 防止安装后执行机构固定不牢固。3、 执行机构底座的安装: ( 1) 、 安装位置的确定: A、 根据设计图纸确定执行机构安装位置, 若无设计则根据尽量靠近调节机构, 不影响通行和检修, 便于操作和维护的原则确定位置。B、 执行机构和调节机构的转臂要在同一平面上。C、 连杆不宜过长, 一般不应大于 5m, 且有一定的可调范围。D、 当调节机构随主设备产生热状态位移时, 执行机构的安装, 应保证其和调节机构的相对位置不变。( 2) 、 底座固定: A、 安装在钢结构或预埋件...
