扶梯双排落地式脚手架施工方案样本

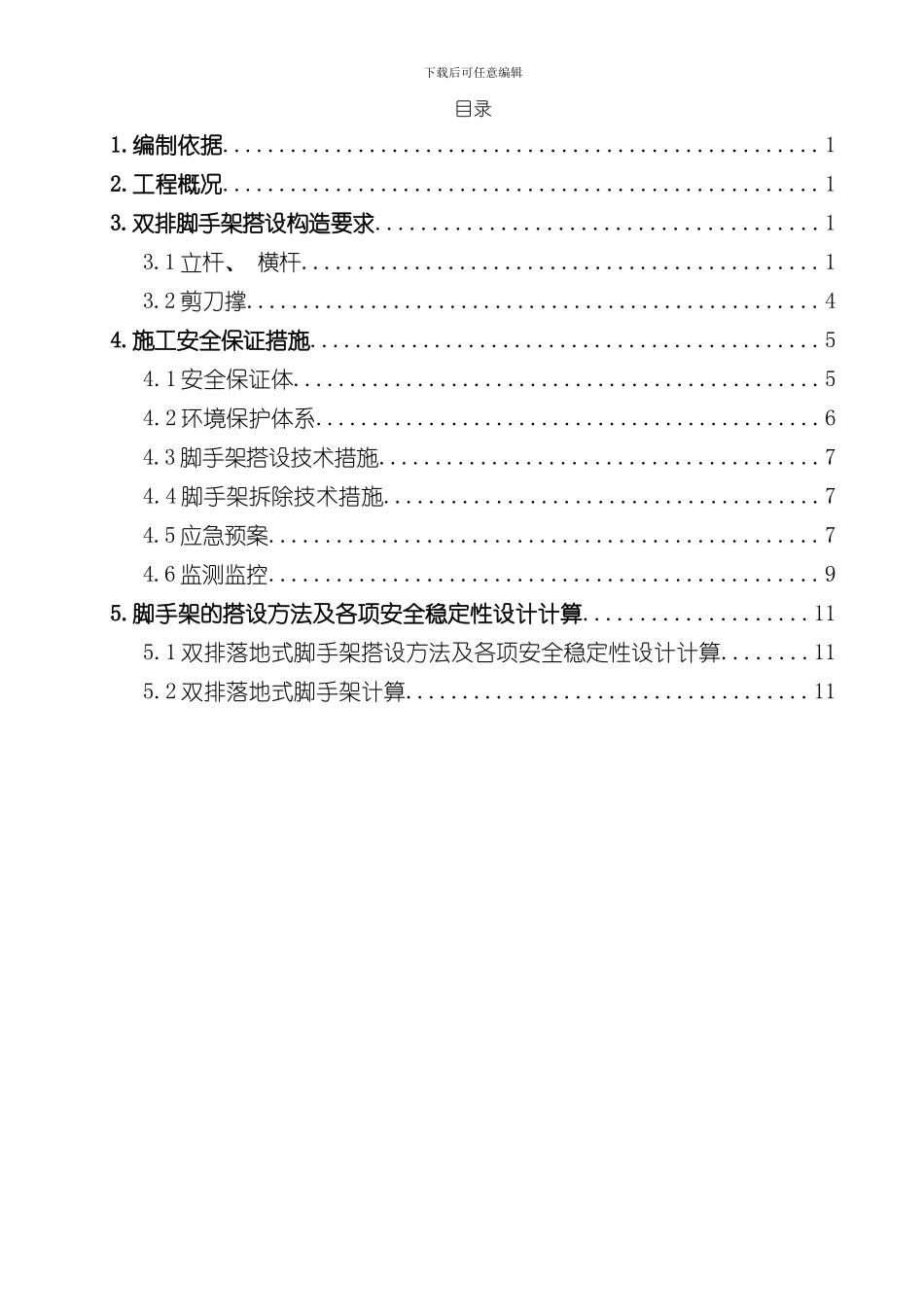

下载后可任意编辑目录1.编制依据.....................................................12.工程概况.....................................................13.双排脚手架搭设构造要求.......................................13.1 立杆、 横杆..............................................13.2 剪刀撑...................................................44.施工安全保证措施.............................................54.1 安全保证体...............................................54.2 环境保护体系.............................................64.3 脚手架搭设技术措施.......................................74.4 脚手架拆除技术措施.......................................74.5 应急预案.................................................74.6 监测监控.................................................95.脚手架的搭设方法及各项安全稳定性设计计算....................115.1 双排落地式脚手架搭设方法及各项安全稳定性设计计算........115.2 双排落地式脚手架计算....................................11下载后可任意编辑1.编制依据2.工程概况本工程共 5 处扶梯需搭设双排落地式脚手架。3.双排脚手架搭设构造要求3.1 立杆、 横杆3.1.1 双排脚手架立杆纵距 1.5 米, 立杆横距 0.7 米, 步距 1.6 米。考虑到扶梯两端是平直段, 根据平直段长度将两端的立杆纵距做适当调整。3.1.2 双排架的立杆横距取 0.7m, 考虑到现场钢管最大长度为 6 米, 为减少搭接保证架体的稳定性, 立杆横距可适当调整, 但绝对不可少于 0.5米。3.1.3 立杆应设置垫木, 并设置纵横方向扫地杆, 连接于立脚点杆上, 离底座 20cm 左右, 横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.1.4 立杆的垂直偏差应控制在不大于架高的 1／400。3.1.5 双排架靠近扶梯外侧侧帮的一排立杆距离扶梯侧帮 300-400mm 宽 在此范围可适当调整, 作为装修时的工作面。3.1.6 横向杆在脚手架高度方向的间距按上表步距取值, 以便立网挂设, 横向杆置于立杆里面, 每侧外伸长度为 100mm 左右。3.1.7 横杆遇到扶梯不能贯穿时可断开, 根据现场实际情况靠近结构边一侧若有结构施工阶段的拉节点可设置小横杆经过小横杆与架体相连, 使序号名称编号1济南聚隆广场项目施工图纸2济南聚隆广场项目施工组织设计3山东省建...
