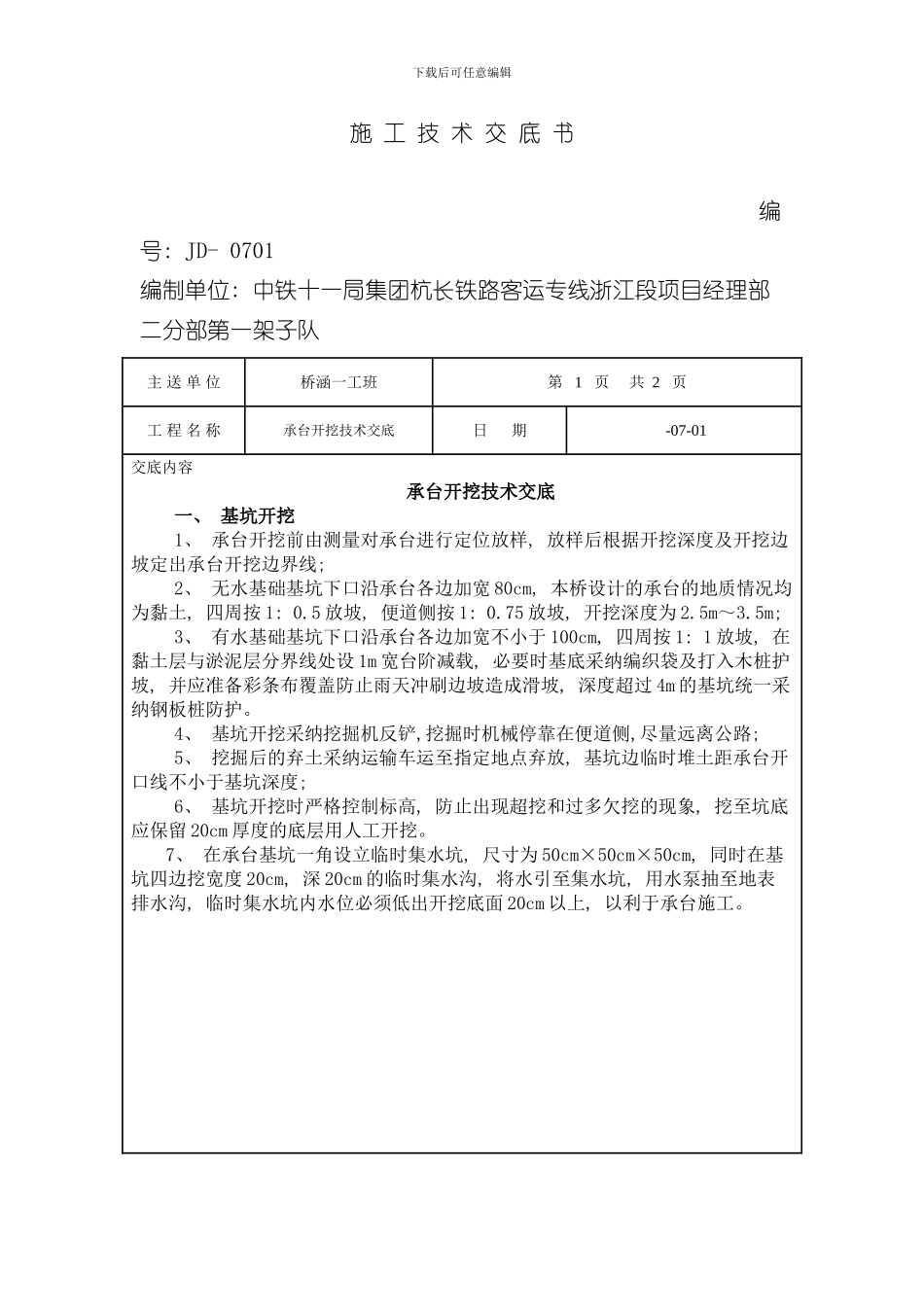

下载后可任意编辑施 工 技 术 交 底 书 编号: JD- 0701编制单位: 中铁十一局集团杭长铁路客运专线浙江段项目经理部二分部第一架子队主 送 单 位桥涵一工班第 1 页 共 2 页工 程 名 称承台开挖技术交底日 期 -07-01交底内容承台开挖技术交底一、 基坑开挖1、 承台开挖前由测量对承台进行定位放样, 放样后根据开挖深度及开挖边坡定出承台开挖边界线; 2、 无水基础基坑下口沿承台各边加宽 80cm, 本桥设计的承台的地质情况均为黏土, 四周按 1: 0
5 放坡, 便道侧按 1: 0
75 放坡, 开挖深度为 2
5m; 3、 有水基础基坑下口沿承台各边加宽不小于 100cm, 四周按 1: 1 放坡, 在黏土层与淤泥层分界线处设 1m 宽台阶减载, 必要时基底采纳编织袋及打入木桩护坡, 并应准备彩条布覆盖防止雨天冲刷边坡造成滑坡, 深度超过 4m 的基坑统一采纳钢板桩防护
4、 基坑开挖采纳挖掘机反铲,挖掘时机械停靠在便道侧,尽量远离公路; 5、 挖掘后的弃土采纳运输车运至指定地点弃放, 基坑边临时堆土距承台开口线不小于基坑深度; 6、 基坑开挖时严格控制标高, 防止出现超挖和过多欠挖的现象, 挖至坑底应保留 20cm 厚度的底层用人工开挖
7、 在承台基坑一角设立临时集水坑, 尺寸为 50cm×50cm×50cm, 同时在基坑四边挖宽度 20cm, 深 20cm 的临时集水沟, 将水引至集水坑, 用水泵抽至地表排水沟, 临时集水坑内水位必须低出开挖底面 20cm 以上, 以利于承台施工

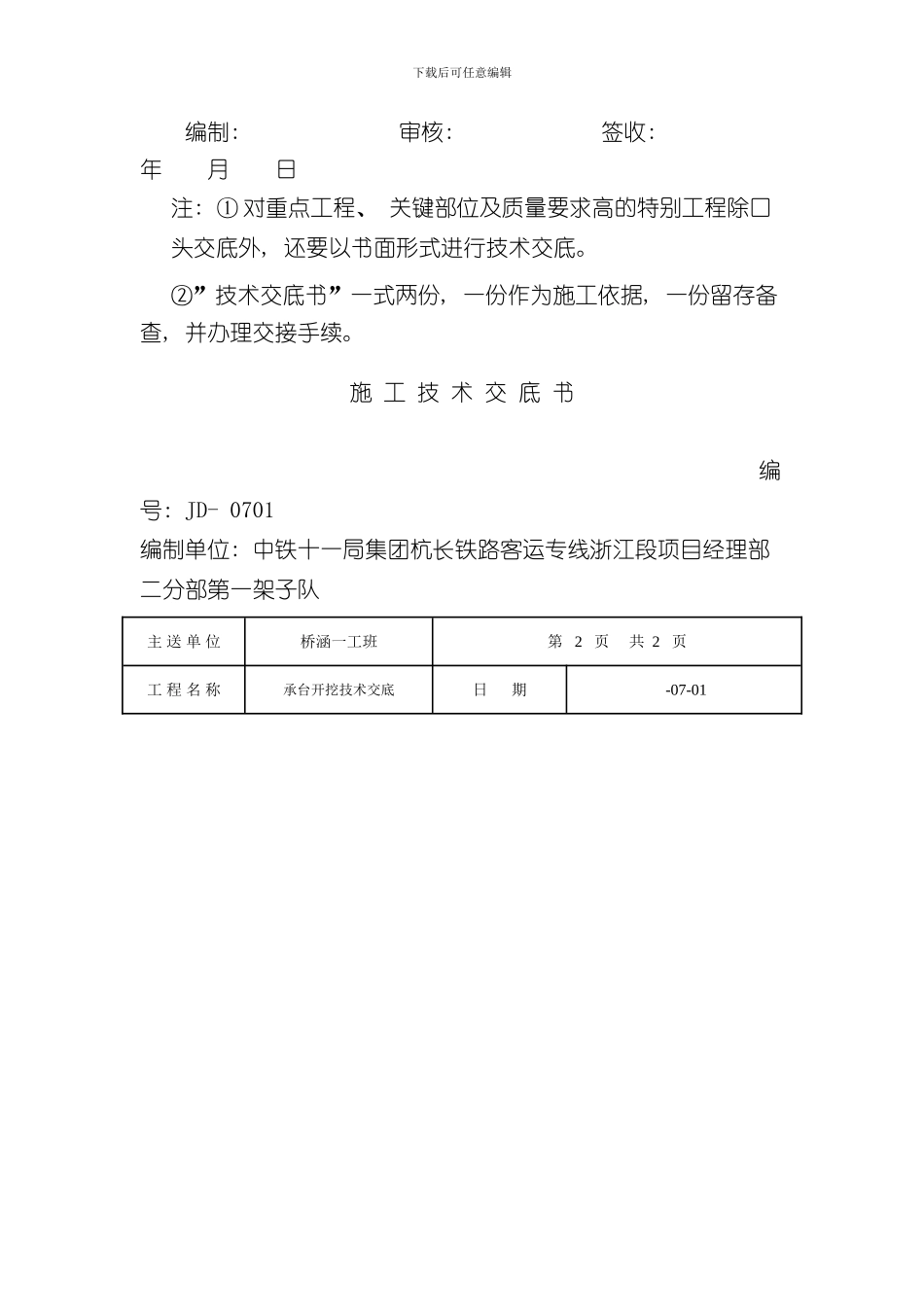

下载后可任意编辑 编制: 审核: 签收: 年 月 日注: ① 对重点工程、 关键部位及质量要求高的特别工程除口头交底外, 还要以书面形式进行技术交底
②”技术交底书”一式两份, 一份作为施工依据, 一份留存备查, 并办理交接手续
施 工 技 术 交 底 书 编号
