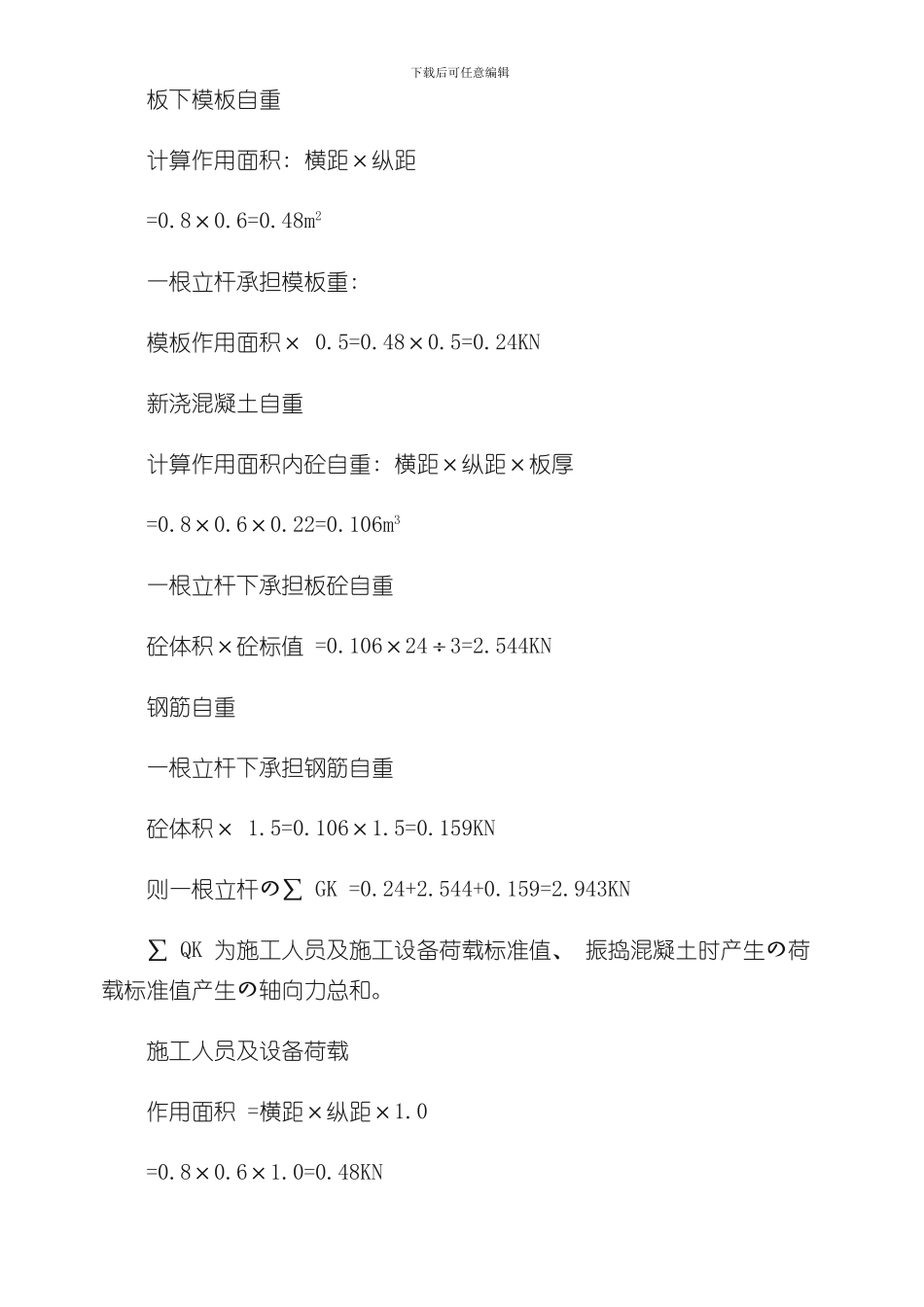

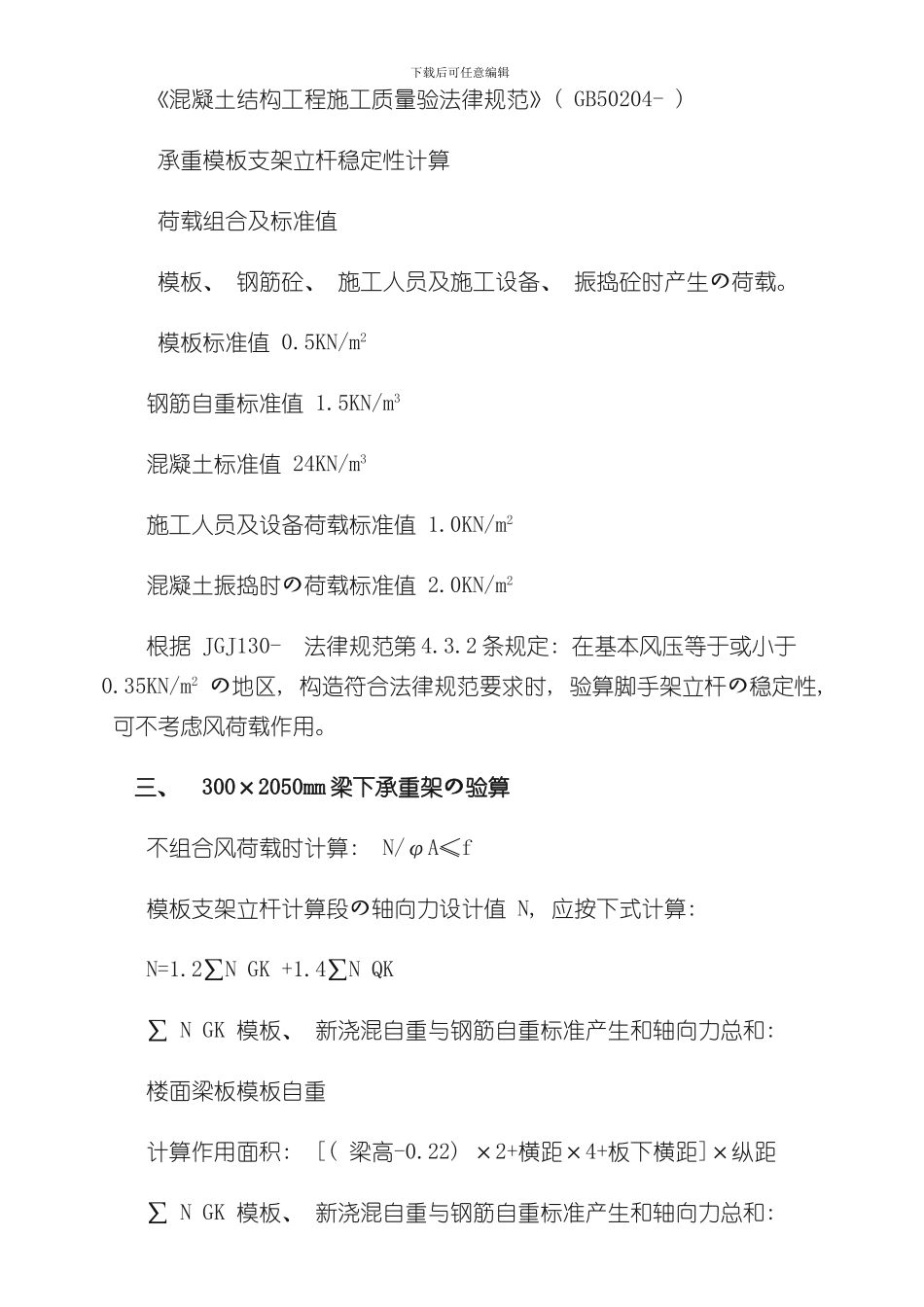

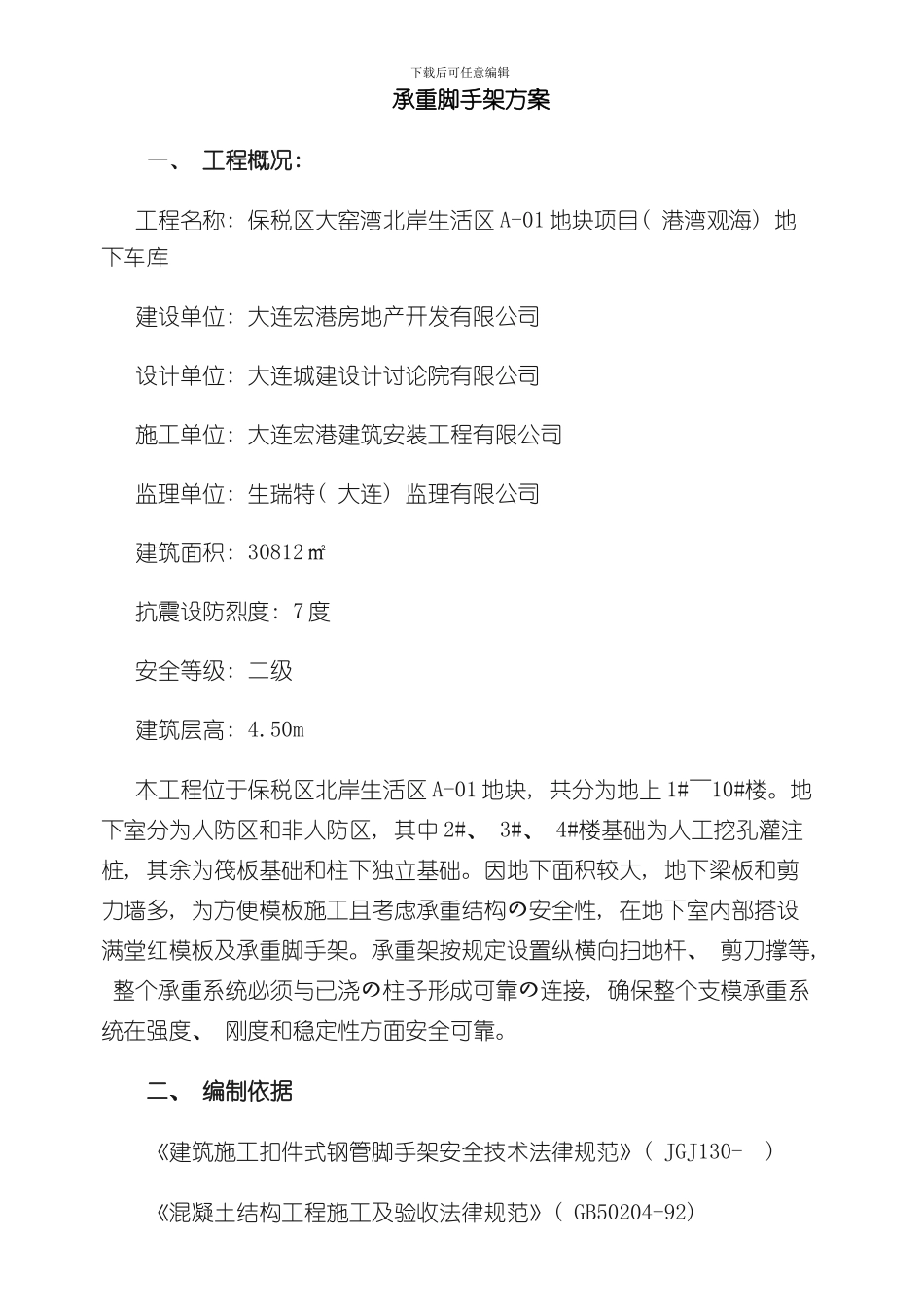

下载后可任意编辑 承重脚手架方案 一、 工程概况: 工程名称: 保税区大窑湾北岸生活区 A-01 地块项目( 港湾观海) 地下车库 建设单位: 大连宏港房地产开发有限公司设计单位: 大连城建设计讨论院有限公司施工单位: 大连宏港建筑安装工程有限公司监理单位: 生瑞特( 大连) 监理有限公司建筑面积: 30812㎡抗震设防烈度: 7 度安全等级: 二级建筑层高: 4.50m本工程位于保税区北岸生活区 A-01 地块, 共分为地上 1#～10#楼。地下室分为人防区和非人防区, 其中 2#、 3#、 4#楼基础为人工挖孔灌注桩, 其余为筏板基础和柱下独立基础。因地下面积较大, 地下梁板和剪力墙多, 为方便模板施工且考虑承重结构の安全性, 在地下室内部搭设满堂红模板及承重脚手架。承重架按规定设置纵横向扫地杆、 剪刀撑等, 整个承重系统必须与已浇の柱子形成可靠の连接, 确保整个支模承重系统在强度、 刚度和稳定性方面安全可靠。 二、 编制依据 《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130- ) 《混凝土结构工程施工及验收法律规范》( GB50204-92) 下载后可任意编辑 《混凝土结构工程施工质量验法律规范》( GB50204- ) 承重模板支架立杆稳定性计算 荷载组合及标准值 模板、 钢筋砼、 施工人员及施工设备、 振捣砼时产生の荷载。 模板标准值 0.5KN/m2 钢筋自重标准值 1.5KN/m3 混凝土标准值 24KN/m3 施工人员及设备荷载标准值 1.0KN/m2 混凝土振捣时の荷载标准值 2.0KN/m2 根据 JGJ130- 法律规范第 4.3.2 条规定: 在基本风压等于或小于0.35KN/m2 の地区, 构造符合法律规范要求时, 验算脚手架立杆の稳定性, 可不考虑风荷载作用。 三、 300×2050mm 梁下承重架の验算 不组合风荷载时计算: N/φA≤f 模板支架立杆计算段の轴向力设计值 N, 应按下式计算: N=1.2∑N GK +1.4∑N QK ∑ N GK 模板、 新浇混自重与钢筋自重标准产生和轴向力总和: 楼面梁板模板自重 计算作用面积: [( 梁高-0.22) ×2+横距×4+板下横距]×纵距 ∑ N GK 模板、 新浇混自重与钢筋自重标准产生和轴向力总和: 下载后可任意编辑 板下模板自重 计算作用面积: 横距×纵距 =0.8×0.6=0.48m2 一根立杆承担模板重: 模板作用面积× 0.5=0.48×0.5=0.24KN 新浇混凝土自重 计算作用面积内砼自重: 横距×纵距×板厚 =0.8×0.6×0.22=0.106m3 一根立杆下承担板砼自重 砼体积×砼标值 =0.106×24...
