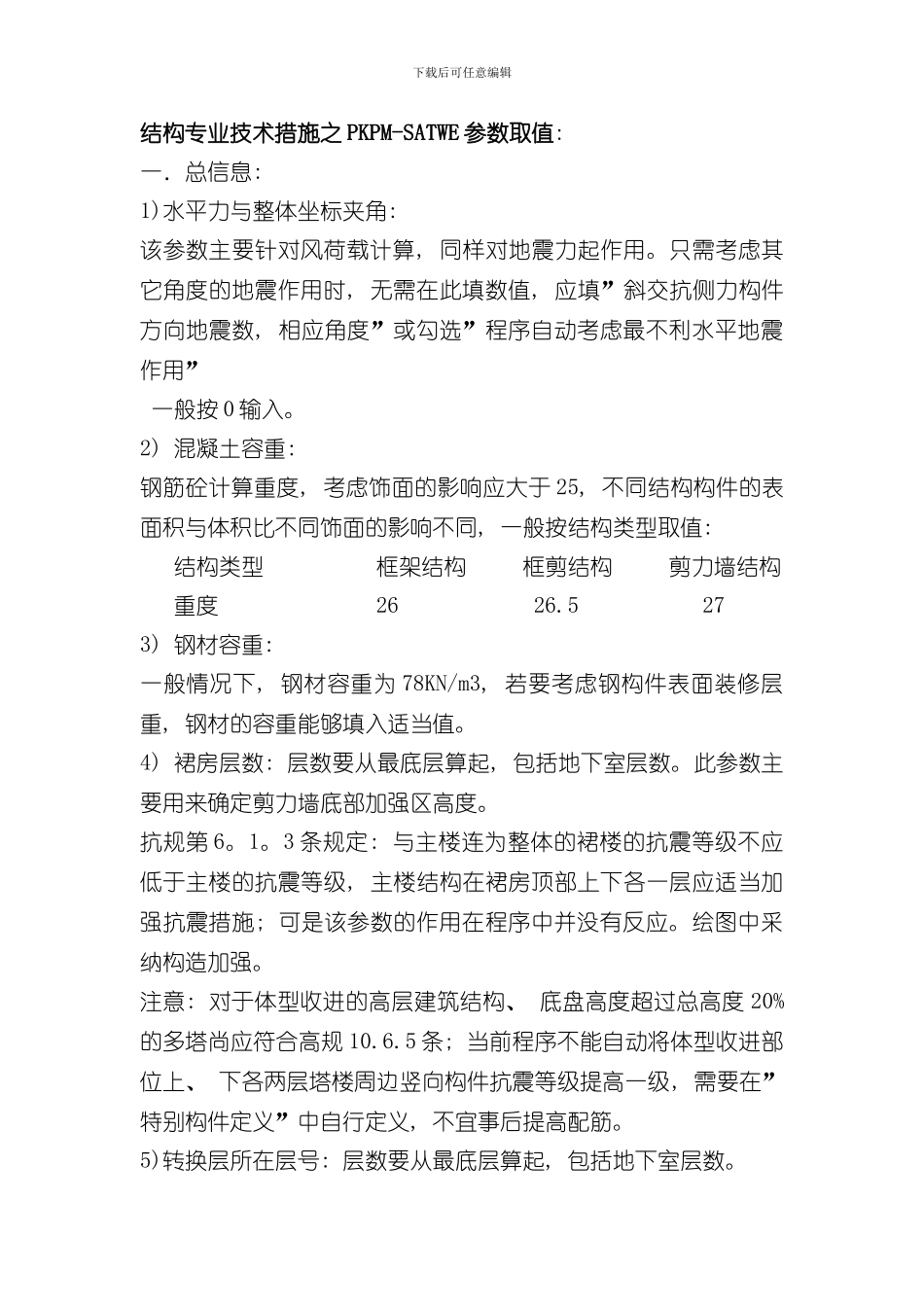

下载后可任意编辑结构专业技术措施之 PKPM-SATWE 参数取值: 一．总信息: 1)水平力与整体坐标夹角: 该参数主要针对风荷载计算, 同样对地震力起作用。只需考虑其它角度的地震作用时, 无需在此填数值, 应填”斜交抗侧力构件方向地震数, 相应角度”或勾选”程序自动考虑最不利水平地震作用” 一般按 0 输入。2) 混凝土容重: 钢筋砼计算重度, 考虑饰面的影响应大于 25, 不同结构构件的表面积与体积比不同饰面的影响不同, 一般按结构类型取值: 结构类型 框架结构 框剪结构 剪力墙结构重度 26 26.5 273) 钢材容重: 一般情况下, 钢材容重为 78KN/m3, 若要考虑钢构件表面装修层重, 钢材的容重能够填入适当值。4) 裙房层数: 层数要从最底层算起, 包括地下室层数。此参数主要用来确定剪力墙底部加强区高度。抗规第 6。1。3 条规定: 与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级, 主楼结构在裙房顶部上下各一层应适当加强抗震措施; 可是该参数的作用在程序中并没有反应。绘图中采纳构造加强。注意: 对于体型收进的高层建筑结构、 底盘高度超过总高度 20%的多塔尚应符合高规 10.6.5 条; 当前程序不能自动将体型收进部位上、 下各两层塔楼周边竖向构件抗震等级提高一级, 需要在”特别构件定义”中自行定义, 不宜事后提高配筋。5)转换层所在层号: 层数要从最底层算起, 包括地下室层数。下载后可任意编辑假如有转换层, 必须在此指明其层号, 以便进行正确的内力调整。注意: 程序不能自动识别转换构件!作用: a、 程序自动推断加强区层数; b、 输入转换层数, 并选择相应的楼层刚度算法, 软件会输出上下层楼层刚度比。C、 计算参数中有将转换层号自动识别为薄弱层的选项。抗震等级: 程序设有”框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级”的选项。( 高位转换能够自动再提高) 转换层全层应设置为”弹性膜”( 平面内刚度真实考虑, 平面外为 0) 转换层结构选择”施工模拟 3”时, 施工次序: 宜将转换层与其上 2 层设为同一施工次序。6)嵌固端所在层号: 如在基础顶面嵌固, 嵌固端所在层号为 1; 当地下室顶板作为嵌固端部位时, 那么嵌固端所在层为地上一层, 即地下室层数+1.作用: 确定剪力墙底部加强部位时, 程序将起算层号取为: 嵌固端所在层号-1; 程序自动将嵌固端下一层的柱纵向钢筋对应上层增加 10%; 梁端弯矩设计值放大 1.3 倍。涉及到《底层》的内力调整等...
