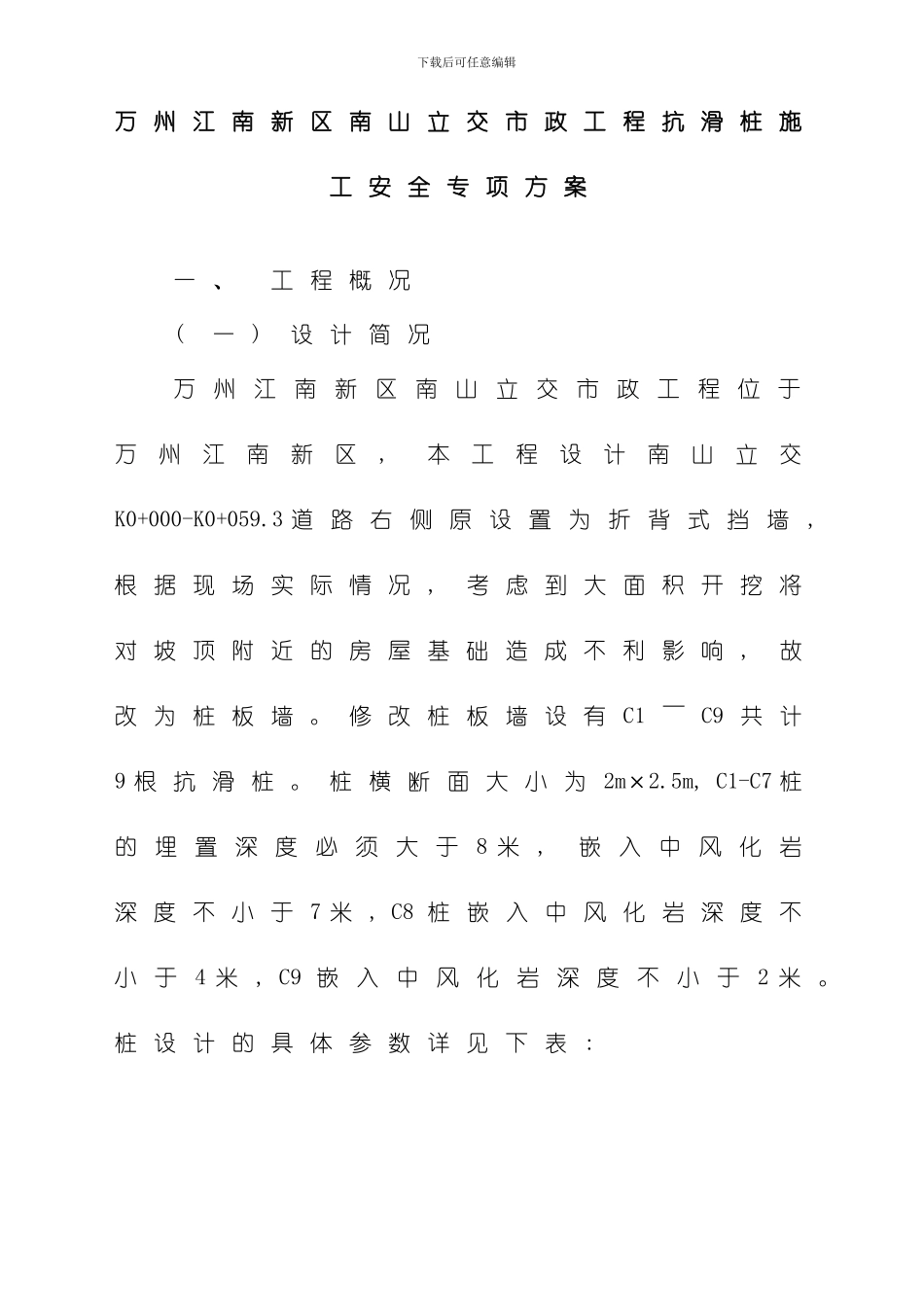

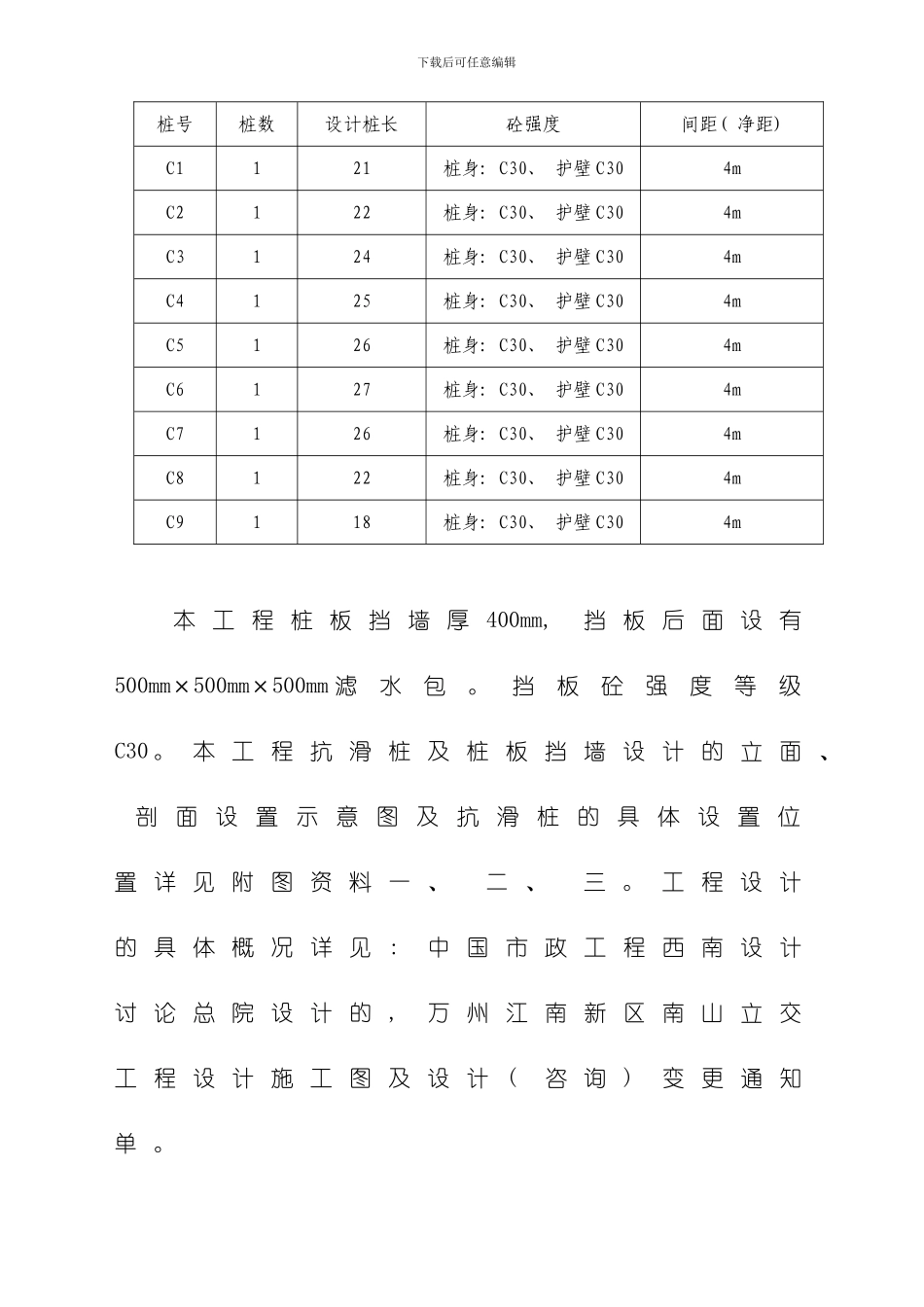

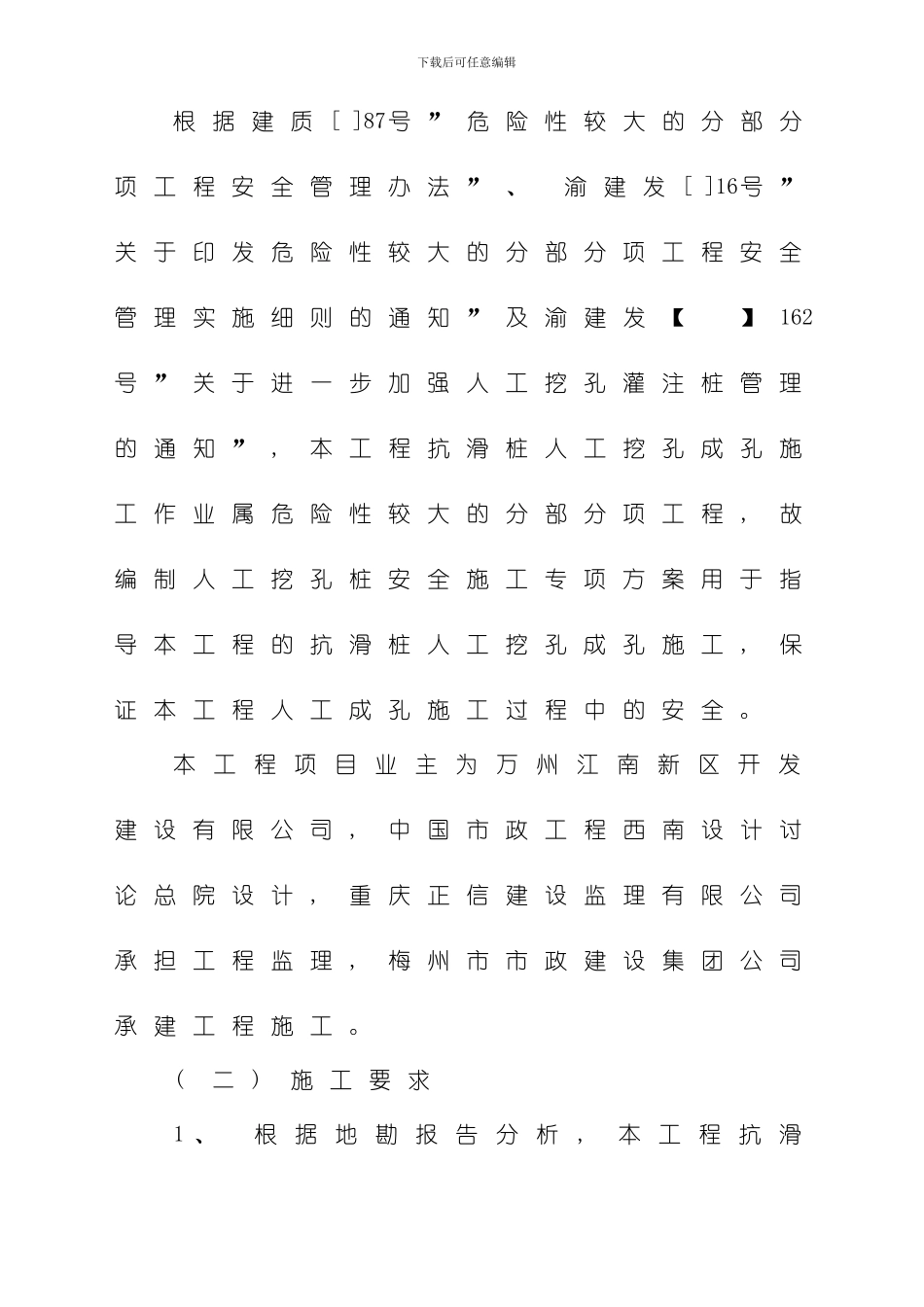

下载后可任意编辑万 州 江 南 新 区 南 山 立 交 市 政 工 程 抗 滑 桩 施工 安 全 专 项 方 案一 、 工 程 概 况( 一 ) 设 计 简 况万 州 江 南 新 区 南 山 立 交 市 政 工 程 位 于万州江南新区, 本工程设计南山立交K0+000-K0+059.3 道 路 右 侧 原 设 置 为 折 背 式 挡 墙, 根 据 现 场 实 际 情 况 , 考 虑 到 大 面 积 开 挖 将对 坡 顶 附 近 的 房 屋 基 础 造 成 不 利 影 响 , 故改 为 桩 板 墙 。 修 改 桩 板 墙 设 有 C1 ～ C9 共 计9 根 抗 滑 桩 。 桩 横 断 面 大 小 为 2m×2.5m, C1-C7 桩的 埋 置 深 度 必 须 大 于 8 米 , 嵌 入 中 风 化 岩深 度 不 小 于 7 米 , C8 桩 嵌 入 中 风 化 岩 深 度 不小 于 4 米 , C9 嵌 入 中 风 化 岩 深 度 不 小 于2 米 。桩 设 计 的 具 体 参 数 详 见 下 表 : 下载后可任意编辑本 工 程 桩 板 挡 墙 厚 400mm, 挡 板 后 面 设 有500mm×500mm×500mm 滤水包。挡板砼强度等级C30 。 本 工 程 抗 滑 桩 及 桩 板 挡 墙 设 计 的 立 面 、 剖 面 设 置 示 意 图 及 抗 滑 桩 的 具 体 设 置 位置 详 见 附 图 资 料 一 、 二 、 三 。 工 程 设 计的 具 体 概 况 详 见 : 中 国 市 政 工 程 西 南 设 计讨 论 总 院 设 计 的 , 万 州 江 南 新 区 南 山 立 交工 程 设 计 施 工 图 及 设 计 ( 咨 询 ) 变 更 通 知单 。桩号桩数设计桩长砼强度间距( 净距) C1121桩身: C30、 护壁 C304mC2122桩身: C30、 护壁 C304mC3124桩身: C30、 护壁 C304mC4125桩身: C30、 护壁 C304mC5126桩身: C30、 护壁 C304mC6127桩身: C30、 护壁 C304mC7126桩身: C30、 护壁 C304mC8122桩身: C30、 护壁 C304mC9118桩身: C30、 护壁 C304m下载后可任意编辑根 据 建 质 [ ]87号 ” 危 险 性 较 大 的 分 部 分项 工 程 安 全 管 理 办 法 ” 、 渝 建 发 [ ]16号 ”关 于 印 发 危 险 性 较 大 的 分 部 分 项 工 程 安 全管 理 实 施 细 则 的 通 知 ” 及 渝 建 发 【 】 1...
