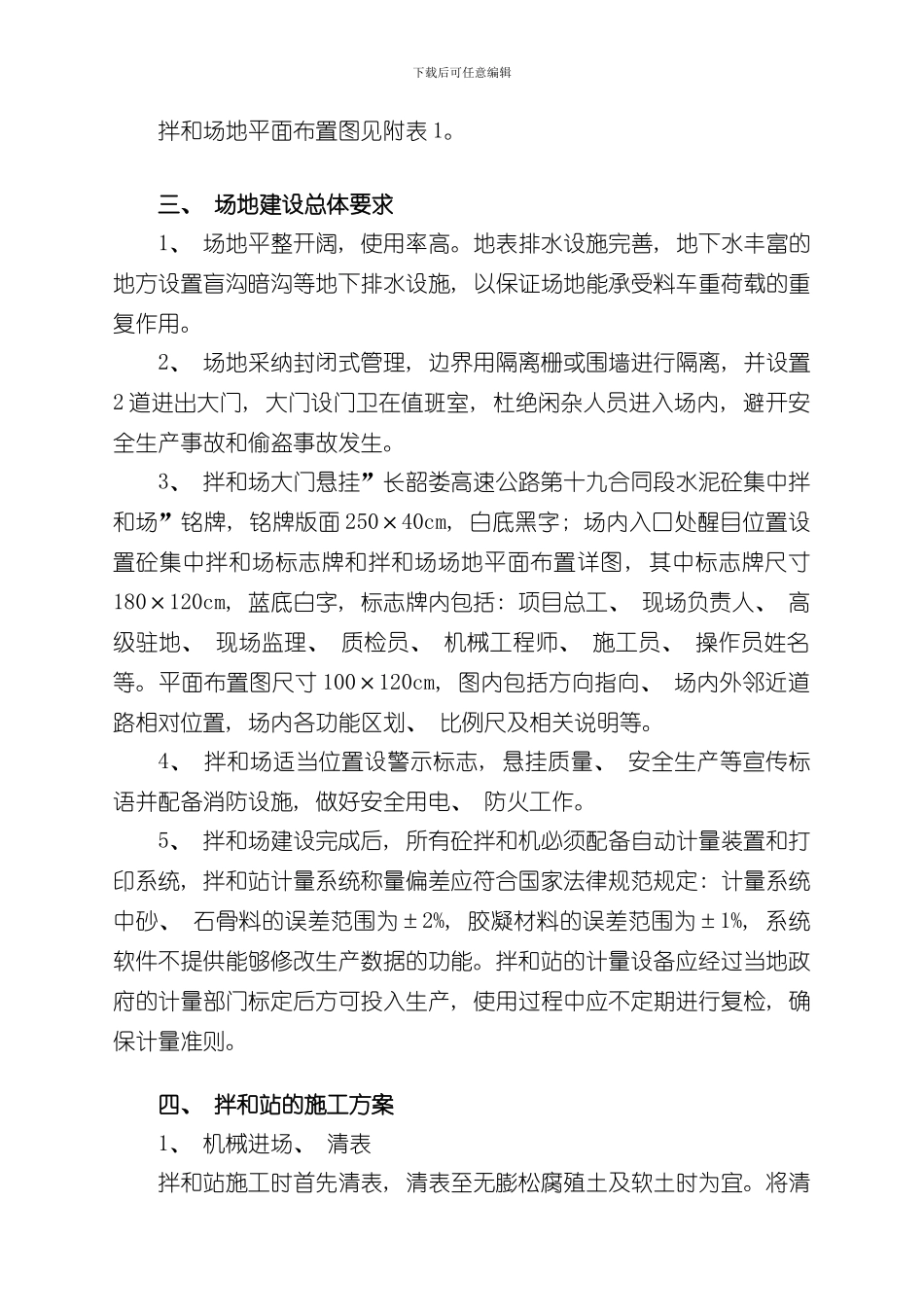

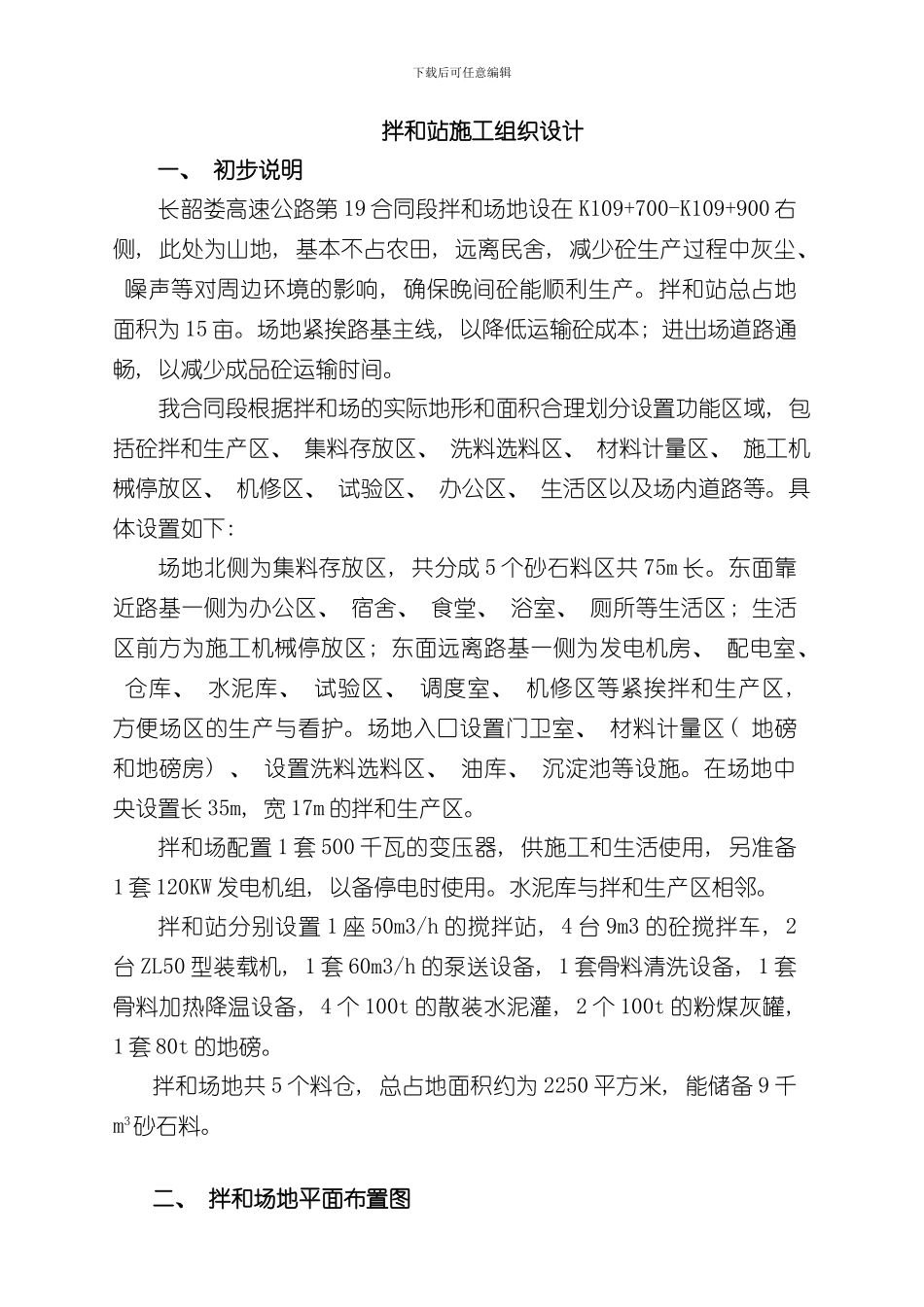

下载后可任意编辑拌和站施工组织设计一、 初步说明长韶娄高速公路第 19 合同段拌和场地设在 K109+700-K109+900 右侧, 此处为山地, 基本不占农田, 远离民舍, 减少砼生产过程中灰尘、 噪声等对周边环境的影响, 确保晚间砼能顺利生产。拌和站总占地面积为 15 亩。场地紧挨路基主线, 以降低运输砼成本; 进出场道路通畅, 以减少成品砼运输时间。我合同段根据拌和场的实际地形和面积合理划分设置功能区域, 包括砼拌和生产区、 集料存放区、 洗料选料区、 材料计量区、 施工机械停放区、 机修区、 试验区、 办公区、 生活区以及场内道路等。具体设置如下: 场地北侧为集料存放区, 共分成 5 个砂石料区共 75m 长。东面靠近路基一侧为办公区、 宿舍、 食堂、 浴室、 厕所等生活区; 生活区前方为施工机械停放区; 东面远离路基一侧为发电机房、 配电室、 仓库、 水泥库、 试验区、 调度室、 机修区等紧挨拌和生产区, 方便场区的生产与看护。场地入口设置门卫室、 材料计量区( 地磅和地磅房) 、 设置洗料选料区、 油库、 沉淀池等设施。在场地中央设置长 35m, 宽 17m 的拌和生产区。拌和场配置 1 套 500 千瓦的变压器, 供施工和生活使用, 另准备1 套 120KW 发电机组, 以备停电时使用。水泥库与拌和生产区相邻。拌和站分别设置 1 座 50m3/h 的搅拌站, 4 台 9m3 的砼搅拌车, 2台 ZL50 型装载机, 1 套 60m3/h 的泵送设备, 1 套骨料清洗设备, 1 套骨料加热降温设备, 4 个 100t 的散装水泥灌, 2 个 100t 的粉煤灰罐, 1 套 80t 的地磅。拌和场地共 5 个料仓, 总占地面积约为 2250 平方米, 能储备 9 千m3砂石料。二、 拌和场地平面布置图下载后可任意编辑拌和场地平面布置图见附表 1。三、 场地建设总体要求1、 场地平整开阔, 使用率高。地表排水设施完善, 地下水丰富的地方设置盲沟暗沟等地下排水设施, 以保证场地能承受料车重荷载的重复作用。2、 场地采纳封闭式管理, 边界用隔离栅或围墙进行隔离, 并设置2 道进出大门, 大门设门卫在值班室, 杜绝闲杂人员进入场内, 避开安全生产事故和偷盗事故发生。3、 拌和场大门悬挂”长韶娄高速公路第十九合同段水泥砼集中拌和场”铭牌, 铭牌版面 250×40cm, 白底黑字; 场内入口处醒目位置设置砼集中拌和场标志牌和拌和场场地平面布置详图, 其中标志牌尺寸180×120cm, 蓝底白字, 标志牌内包括: ...
